澳大利亚昆士兰州布里斯班–Graphene Manufacturing Group Ltd.（多伦多证券交易所股票代码：GMG）（美国场外柜台交易市场股票代码：GMGMF）（以下简称 “GMG “或 “公司”）欣然宣布推出石墨烯浆料 SUPER G®，这是一种可用于提高锂离子电池性能的石墨烯浆料。这一突破性产品有望重塑未来的储能技术，为电池制造商提供优化效率、功率和寿命的创新解决方案。
释放石墨烯的能量
SUPER G® 是一种石墨烯浆料，由 GMG 在过去 3 年中开发，用于 GMG 自己的石墨烯铝离子电池，与锂离子电池中使用的其他碳电池添加剂和材料相比，具有高导电性、低电荷转移电阻和高密度等独特性能。
石墨烯来自 GMG 自主研发的石墨烯生产系统，然后在共建的试验工厂经过多个步骤进行加工，最终形成液态石墨烯产品，我们认为这种产品可以添加或涂覆到客户生产的锂离子电池正极或负极上，用量为 0.5-2%（按重量计）。
目前，GMG 正在与多家电池制造商和业内人士进行保密讨论，探讨 SUPER G® 的潜在测试和供应事宜。这些讨论凸显了市场对能够推动储能技术发展的高性能材料日益增长的需求。
牛津大学确认的卓越表现
牛津大学最近进行的一项研究证实了 GMG 超级 G® 的卓越性能。主要研究结果包括
1.SUPER G® 的平均离子电阻率比标准石墨低 2.5 倍，如图 1 所示。更低的孔隙离子电阻率将提高电池效率和充放电率。

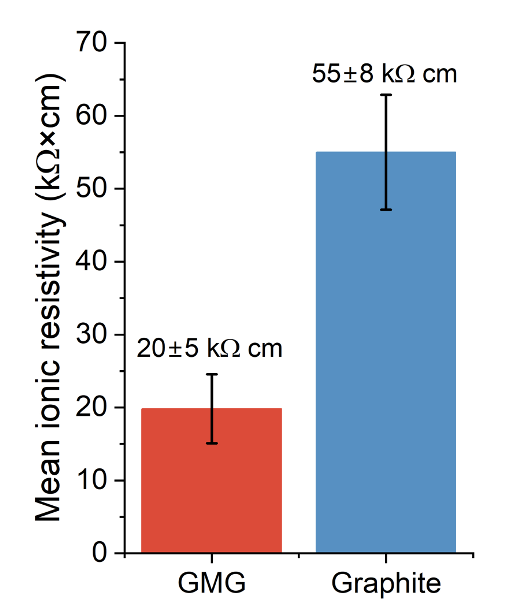

图 1：石墨与 GMG SUPER G® 的离子电阻率对比（100 微米厚，30% 多孔与 125 微米厚对比）
2. SUPER G® 具有多模态颗粒分布（约 20 µm 的大颗粒 + 1 µm 以下的颗粒），可提高能量密度，使电池功率更大、寿命更长。

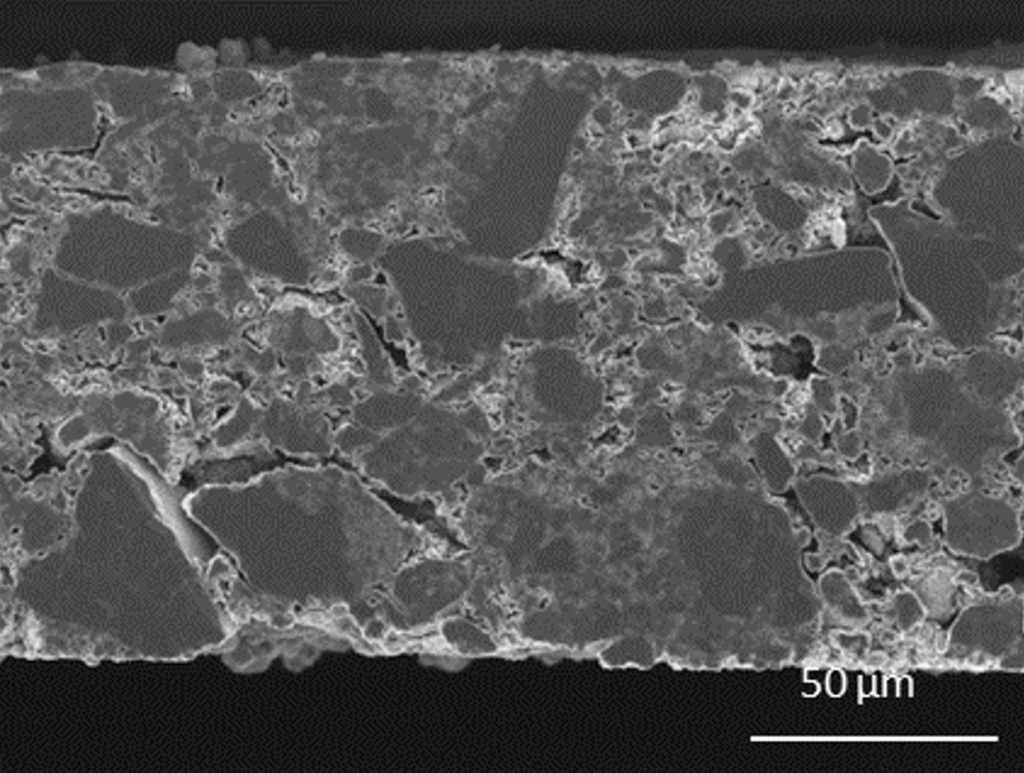

图 2：采用宽束 Ar+ 离子抛光的 SUPER G® 的横截面图
3.与传统材料不同，SUPER G® 在压延（压缩到电池箔上）过程中能保持其完整性，确保粘合剂层不会受到严重破坏。这对于保持电池的使用寿命和性能至关重要。

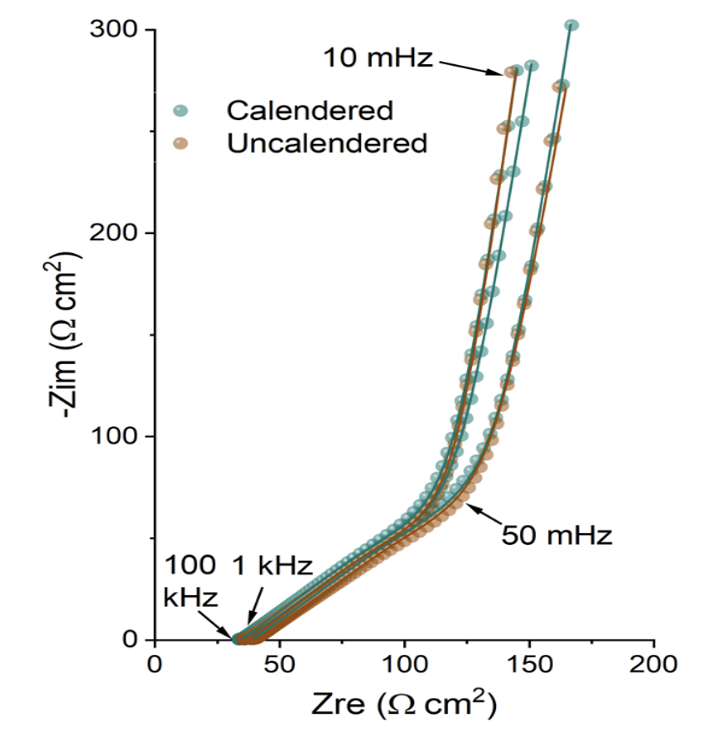

图 3：EIS 响应的奈奎斯特图 – 已校准与未校准 SUPER G® 对比
表 1 显示了 SUPER G® 与锂离子电池行业常用的导电碳添加剂的对比情况–它显示了 SUPER G® 的许多吸引人的特性，包括比行业标准碳添加剂高 2-3 倍的体积密度和 3 倍的比表面积。

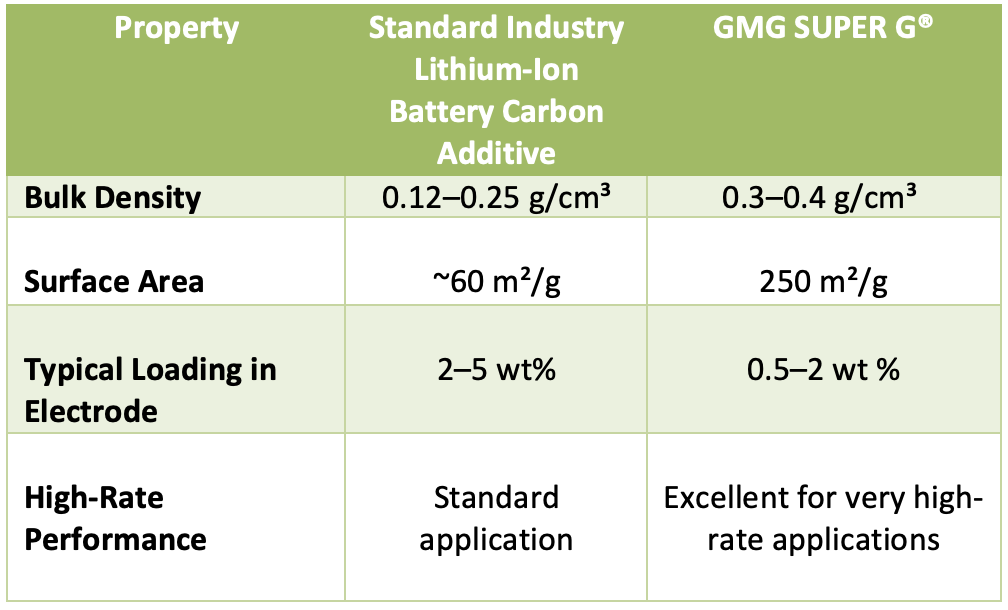

表 1：GMG SUPER G® 与常用电导率添加剂的性能比较
研究发现，GMG 的石墨烯可提高锂离子电池的速率耐受性–这是一种理想的特性，可使电池以各种速率（更快或更慢）充放电，同时减少对电池容量的负面影响。
本文来自Graphene Manufacturing Group Ltd.，本文观点不代表石墨烯网立场，转载请联系原作者。
