澳大利亚昆士兰州布里斯班–Graphene Manufacturing Group Ltd.（多伦多证券交易所股票代码：GMG）（以下简称 “GMG “或 “公司”）很高兴就GMG石墨烯技术驱动的THERMAL-XR®商业化进展提供最新技术信息。
产品技术更新

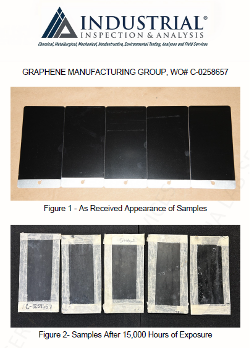

如图 1 所示，THERMAL-XR® 已在美国的第三方实验室成功通过了 15,000 小时的盐水海雾行业标准测试（ASTM B117）。公司相信，THERMAL-XR® 是市场上使用寿命最长的防腐涂层之一。测试将继续进行，公司将更新进一步的报告。
图 1：THERMAL-XR® 涂层经过 15,000 小时盐海喷雾后的腐蚀测试结果（ATM B117）
GMG 现在可以准确地模拟和计算 THERMAL-XR® 与裸铝（无涂层）相比的预期传热率，实际结果不超过 1%。昆士兰大学对此进行了审查和验证。

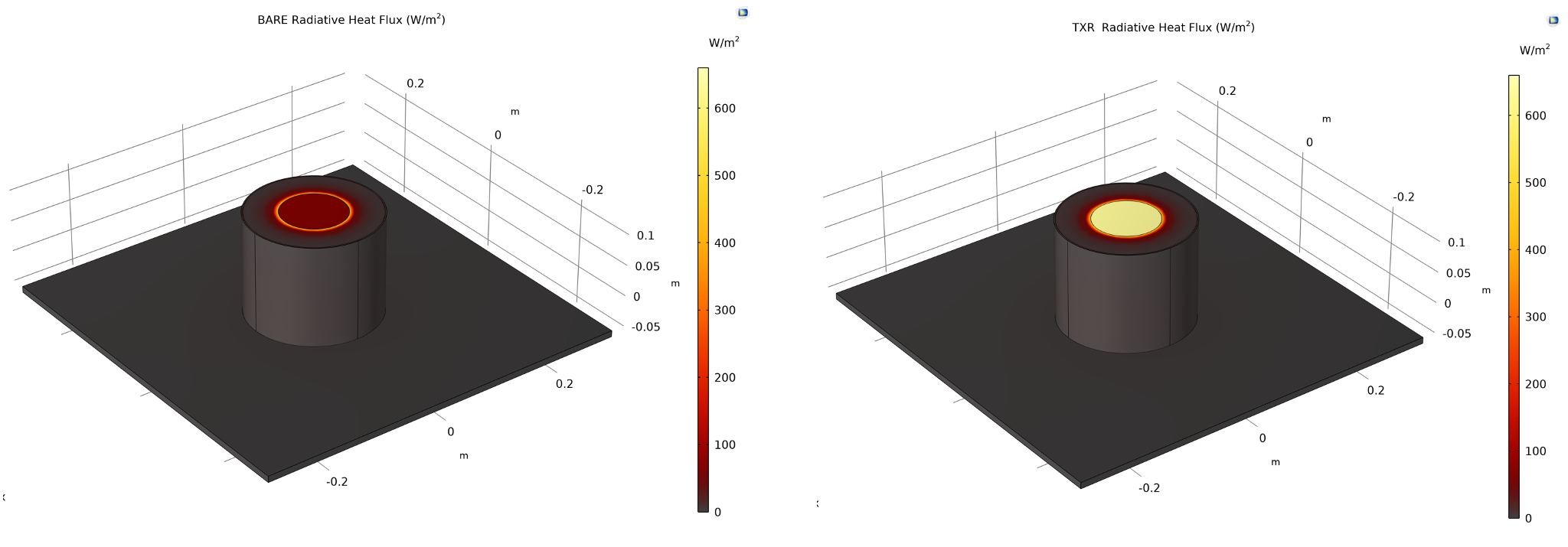

图 2 显示了用于计算裸铝与 THERMAL-XR® 涂层铝热传导系数的模拟模型，该模型是在 GMG 为获得实验数据而建造和操作的试验台上进行的。测试在约 100 摄氏度的温度下进行。
图 2：THERMAL-XR® 涂层铝与裸铝的传热系数对比估算图

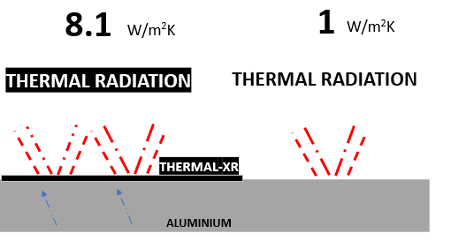

通过这项工作，如图 3 所示，公司证明 THERMAL-XR® 由于其热辐射（以波的形式传递热量）能力，其辐射传热能力是裸铝的约 8.6 倍。经计算，THERMAL-XR® 在裸铝上适当应用时，可提供 8.15 W/m2K（每平方米开氏度瓦特）或约 1.44 Btu/hr ft2 F（每小时英尺平方英寸华氏度热量单位）的热传递，而裸铝的热传递为 0.95 W/m2K，或 0.17 Btu/hr ft2。
图 3：THERMAL-XR® 涂层铝材与裸铝的热辐射计算结果

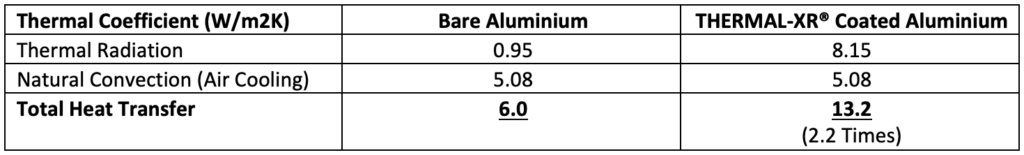

图 4 显示，由于 THERMAL-XR® 涂层的热辐射增加，整体传热系数比裸铝增加了 2.2 倍，从 6.0 W/m2K 增加到 13.2 W/m2K。这项试验是在温度约为 100 摄氏度、直径为 100 毫米的平板上进行的。
图 4：THERMAL-XR® 与裸铝的自然对流整体热系数对比

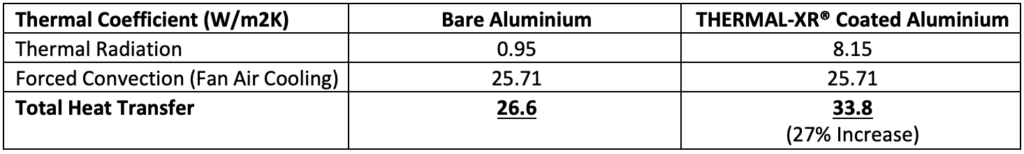

图 5 显示，由于 THERMAL-XR® 涂层的热辐射增加，在强制对流（风扇空气冷却）的情况下，THERMAL-XR® 比裸铝的传热系数高出约 27%，从 26.6 W/m2K 增加到 33.8 W/m2K。该试验是在温度约为 100 摄氏度、风速约为 5 米/秒的条件下进行的。
图 5：THERMAL-XR® 与裸铝的强制对流冷却整体热系数对比
GMG 董事总经理兼首席执行官克雷格-尼科尔（Craig Nicol）评论道：”GMG继续在THERMAL-XR®防腐和传热测试方面取得良好进展–我们对该产品热排斥率的进一步了解使我们能够更好地认识到它在各种应用和市场的各类产品中的潜在价值。
GMG董事长兼董事杰克-佩科夫斯基（Jack Perkowski）评论说：”THERMAL-XR®在防腐和传热方面的测试非常适用于众多行业，因此我们很高兴看到取得的进展。
本文来自Graphene Manufacturing Group Ltd.，本文观点不代表石墨烯网立场，转载请联系原作者。
