J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

混合催化剂由激光生成的分散在还原氧化石墨烯(rGO)上的 Fe50Ni50 纳米粒子(FeNi NPs)组成,并沉积在镍泡沫基底上生长的镍铁层双氢氧化物(FeNi LDH)上。制备的FeNi-rGO/FeNi/Ni泡沫混合催化剂在10 mA/cm2的电流密度下仅需要234 mV的过电位,比在镍泡沫基底上测试的商用RuO2催化剂低37 mV。此外,这种混合催化剂非常坚固耐用;它能经受10,000次加速老化循环,并能在10 mA/cm2的电流密度下运行1,300小时以上而不出现性能衰减。

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

通过氢技术实现清洁能源转型和去碳化,对于振兴可持续发展的世界至关重要。开发不含贵重元素的催化剂来促进电解槽中的水分解过程,是降低绿色氢燃料生产成本的一个重要可持续目标,从而提高其可获得性和经济性。在此,德国伍珀塔尔大学(University of Wuppertal)Bilal Gökce课题组报告了一种用于碱性介质中析氧反应(OER)的混合电催化剂,它具有高稳定性和低过电位,不含贵金属和稀有元素。混合催化剂由激光生成的分散在还原氧化石墨烯(rGO)上的 Fe50Ni50 纳米粒子(FeNi NPs)组成,并沉积在镍泡沫基底上生长的镍铁层双氢氧化物(FeNi LDH)上。制备的FeNi-rGO/FeNi/Ni泡沫混合催化剂在10 mA/cm2的电流密度下仅需要234 mV的过电位,比在镍泡沫基底上测试的商用RuO2催化剂低37 mV。此外,这种混合催化剂非常坚固耐用;它能经受10,000次加速老化循环,并能在10 mA/cm2的电流密度下运行1,300小时以上而不出现性能衰减。

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

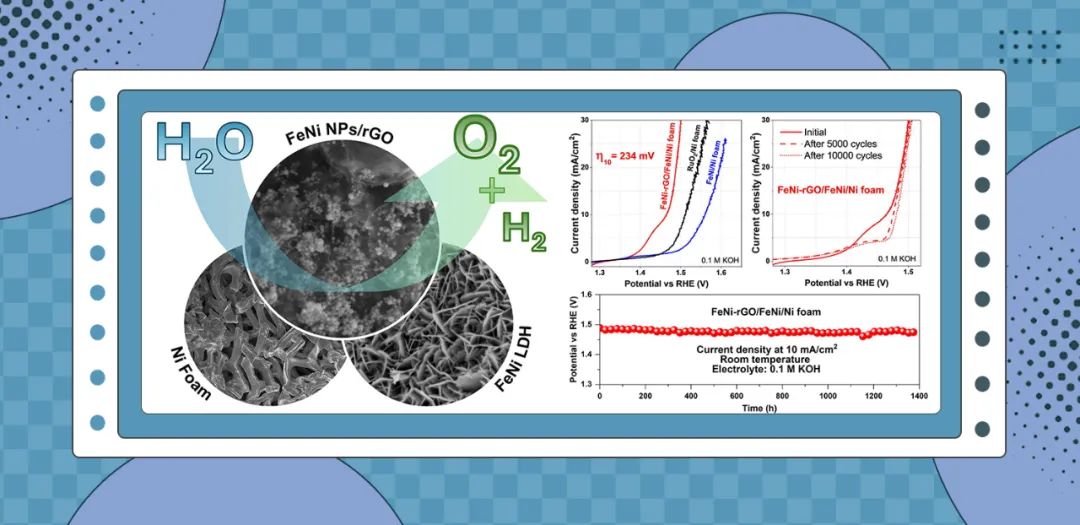

图1. 装置示意图(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

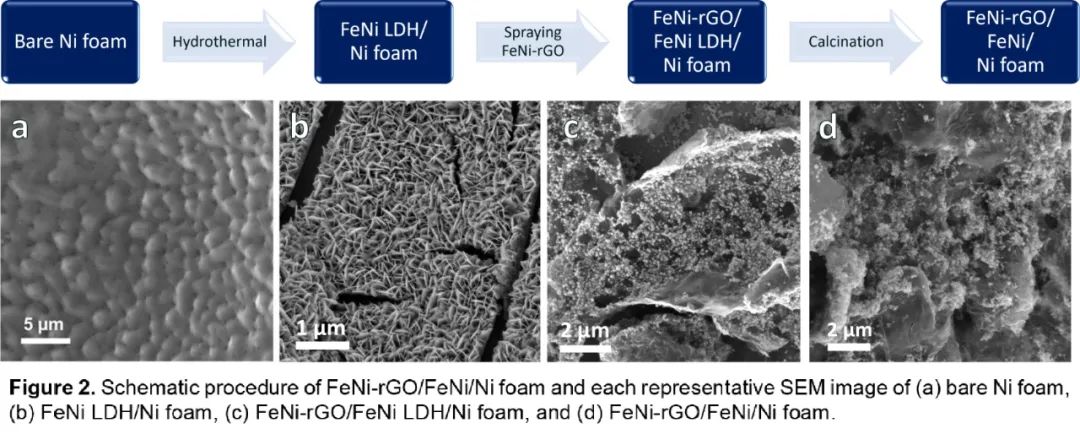

图2. 扫描电镜图像(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

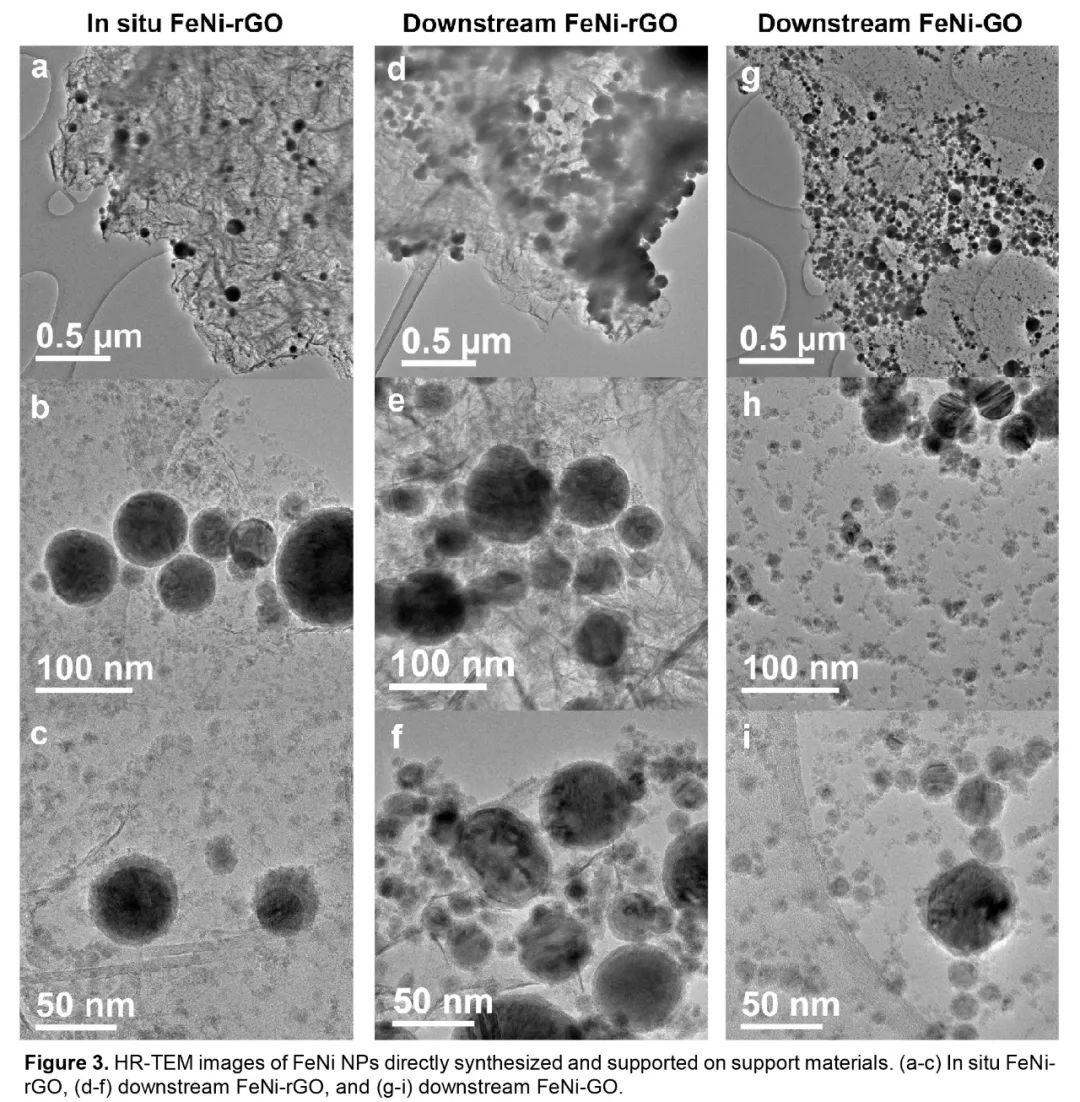

图3. HR-TEM图像(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

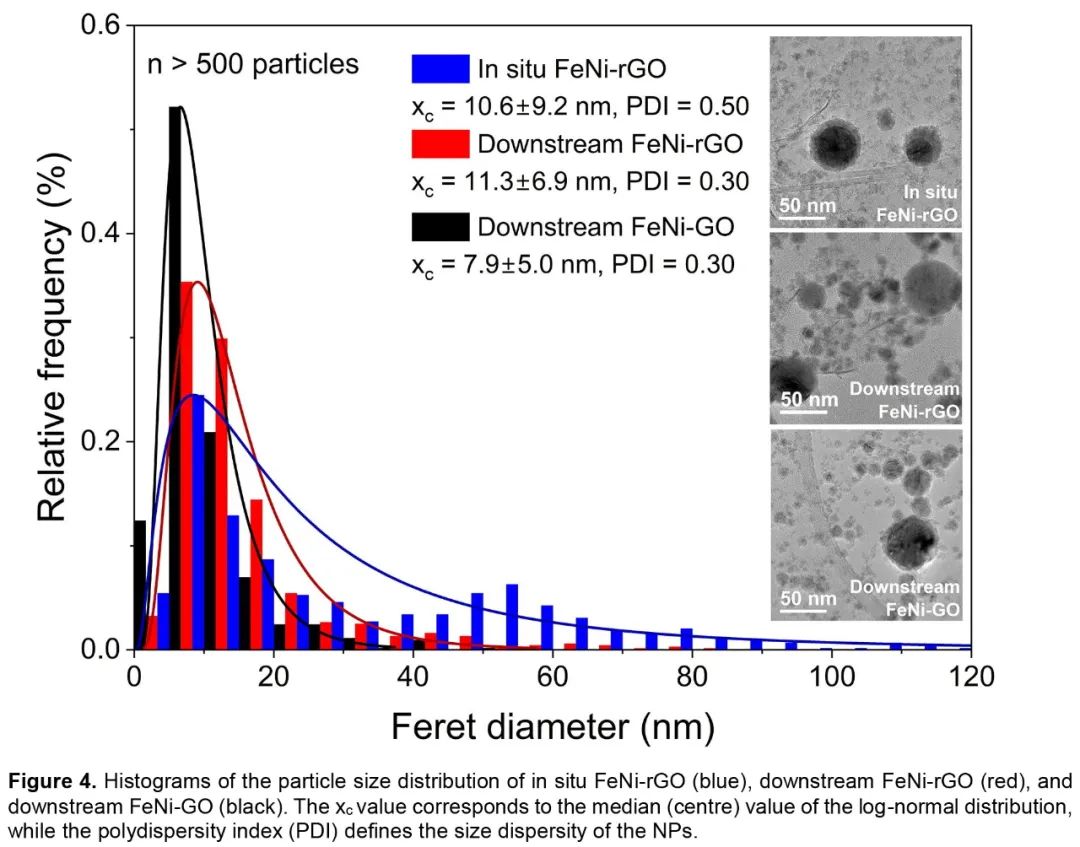

图4. 粒径分布直方图(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

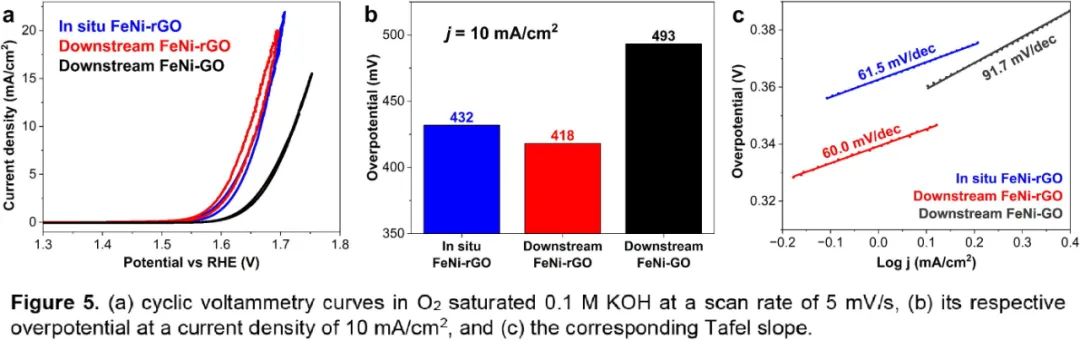

图5. 循环伏安曲线、过电位和Tafel斜率(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

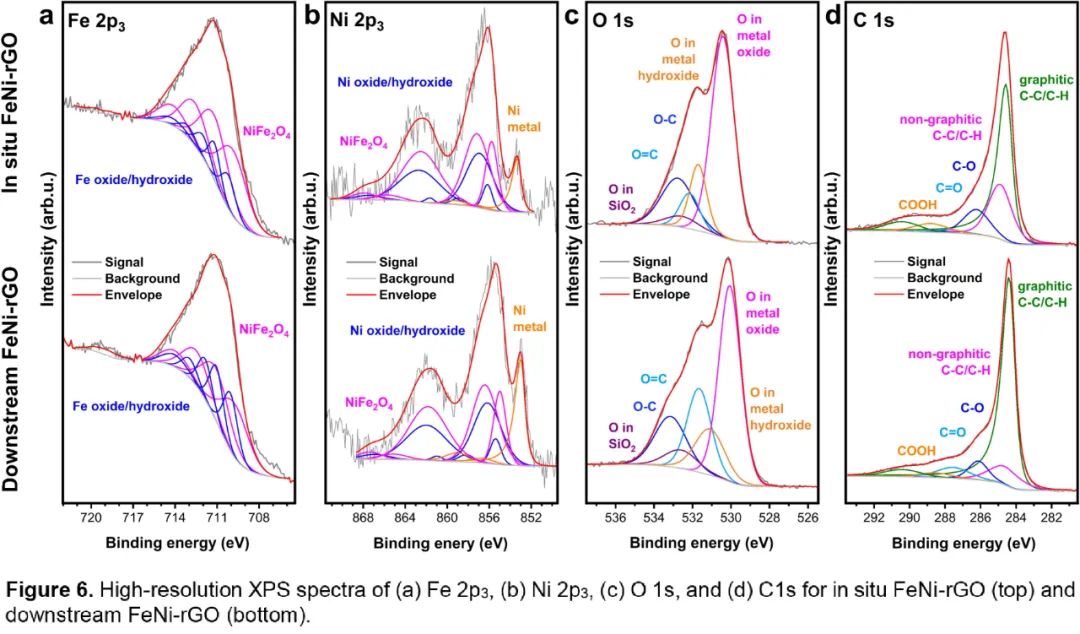

图6. 高分辨率XPS光谱(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

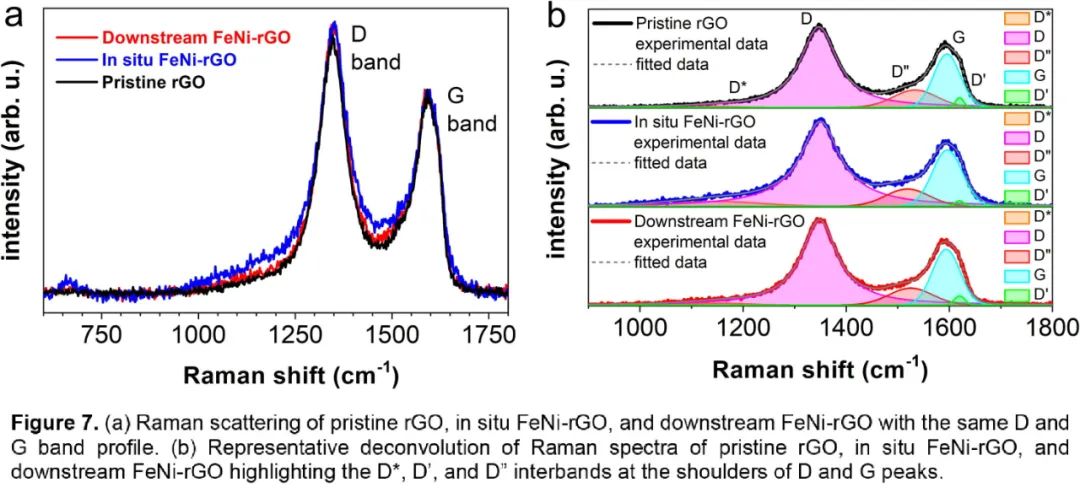

图7. Raman光谱(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

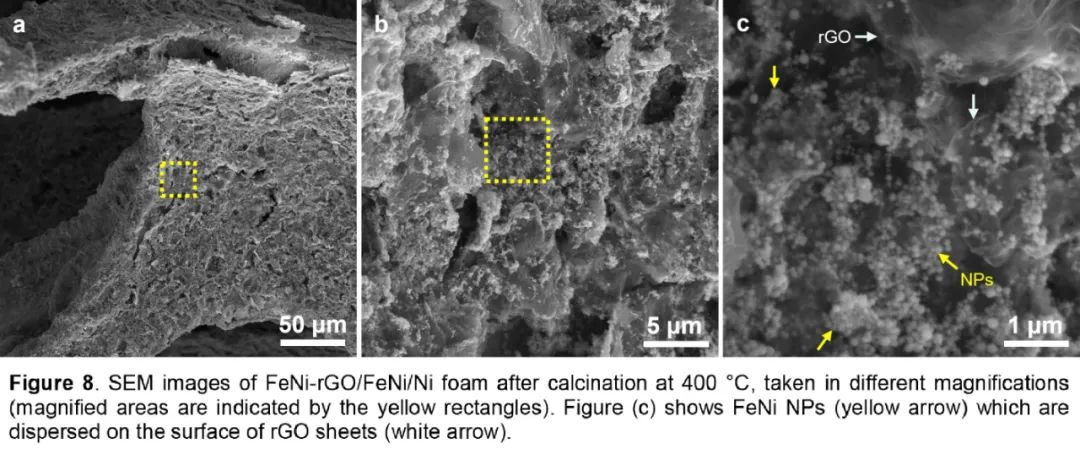

图8. 扫描电镜图像(图片来源:J. Catal.

J. Catal.:FeNi纳米粒子修饰的还原氧化石墨烯作为析氧的持久电催化剂

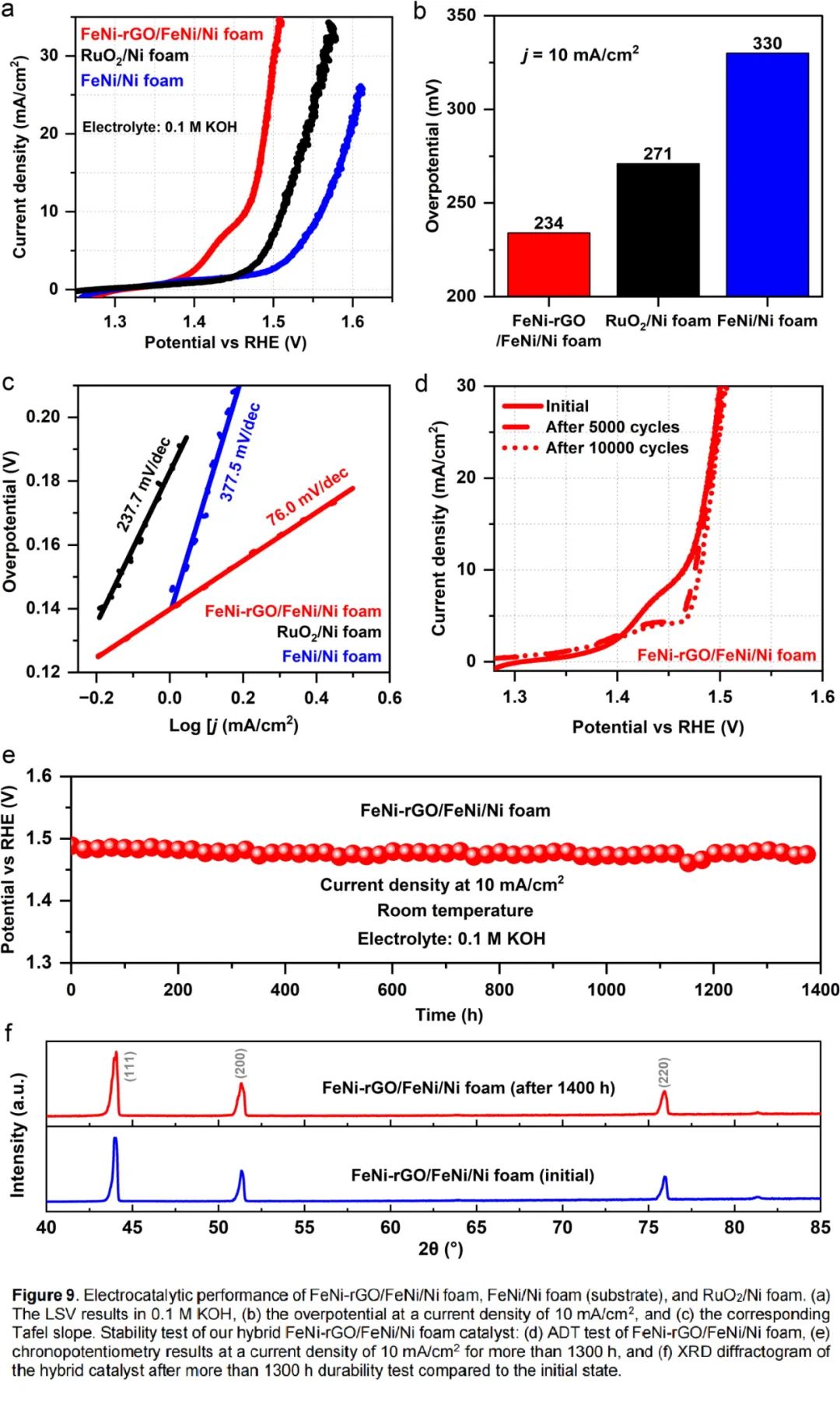

图9.  电催化性能(图片来源:J. Catal.

论文信息

Inna Yusnila Khairani, Benjin Jin , Sidney M. Palardonio, Ulrich Hagemann, Beatriz Alonso, Amaya Ortega, Carlos Doñate-Buendía, Jordi Martorell, Carles Ros, Tanja Kallio, Bilal Gökce*. FeNi nanoparticle-modified reduced graphene oxide as a durable electrocatalyst for oxygen evolution, J. Catal., 2024, https://doi.org/10.1016/j.jcat.2024.115771.

本文来自 CBG资讯,本文观点不代表石墨烯网立场,转载请联系原作者。

(0)
石墨烯网石墨烯网
上一篇 2024年10月3日 09:24
下一篇 2024年10月3日 10:38

相关推荐

发表回复

登录后才能评论
客服

电话:134 0537 7819
邮箱:87760537@qq.com

返回顶部
