二维干货：在二维材料中什么是同质结？什么是异质结？

随着科技的不断进步，二维材料在电子、光电等领域的应用越来越广泛。在这些材料的研究和应用中，“同质结”和“异质结”是两个非常重要的概念。本文将深入探讨这两个概念在二维材料中的意义、特点及其应用。

同质结的定义

同质结是由同一种半导体材料形成的结，包括pn结、pp结和nn结。在二维材料的上下游产业链中，同质结常常指由单一材料类型构成的异质结构。例如，在晶体硅太阳能电池中，同质结就是在晶体硅片上形成的pn结，其中p型和n型区域均由晶体硅制成。

同质结的特点

1. 材料一致性：同质结的p型和n型区域均使用相同的材料，保证了材料性质的一致性，减少了界面缺陷。

2. 简化制造过程：由于材料一致，制造工艺相对简单，适合大规模生产。

3. 良好的电学特性：同质结的电学特性通常较为稳定，有利于器件性能的可靠性。

同质结的应用

在二维材料领域，同质结广泛应用于以下几种情况：

1. 太阳能电池：利用同质结构建高效的光电转换体系，如利用晶体硅的pn结。

2. 场效应晶体管：在薄膜晶体管中，常用同质结来实现不同的电导类型，以优化器件性能。

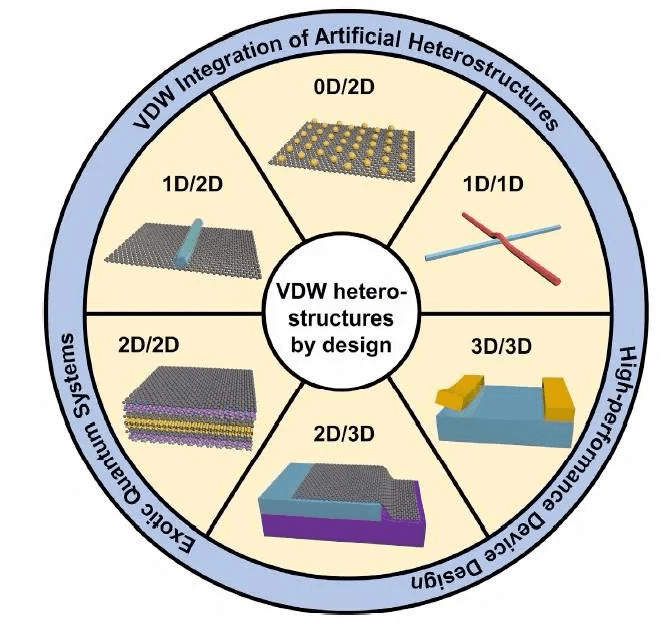

异质结的定义

异质结则是由两种不同的半导体材料形成的结。异质结的形成可以有效地结合不同材料的优点，从而提升器件的性能。例如，在晶体硅太阳能电池中，可以在晶体硅片上沉积一层非晶硅，形成晶体硅/非晶硅异质结。

异质结的特点

1. 能带对齐：不同材料的能带结构差异，可以通过异质结优化电荷载流子的传输效率。

2. 多样化材料组合：可以将宽带隙材料与窄带隙材料结合，提升器件的性能。

3. 独特的物理特性：异质结通常展现出与单一材料截然不同的电学和光学特性，适合特定的应用需求。

异质结的应用

异质结在二维材料领域的应用包括：

1. 晶体硅/非晶硅异质结：这种异质结能结合晶体硅的高效光电特性与非晶硅的低成本，有助于降低太阳能电池的制造成本。

2. 砷化镓/磷化铟异质结：广泛用于制造高速电子器件和光电器件，如激光器和高频率的射频器件。

3. 氧化锌/氮化镓异质结：因其优越的能带结构，适用于紫外光探测器和发光二极管（LED）。

同质结与异质结的比较

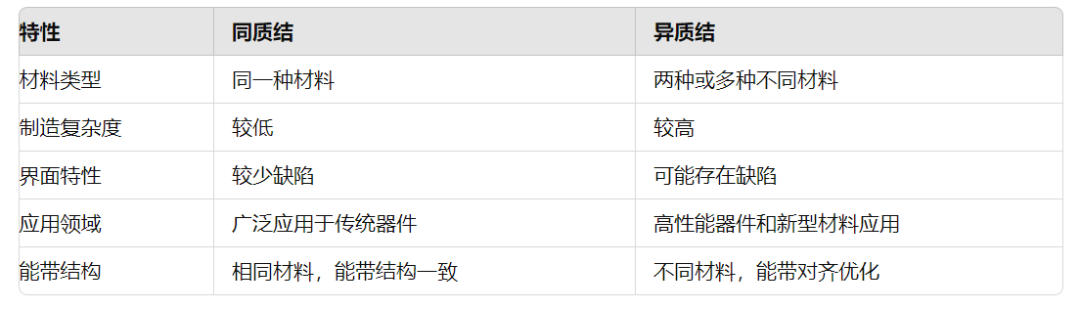

为了更好地理解同质结和异质结之间的区别，我们可以通过以下表格进行比较：

同质结与异质结的实例分析

假设我们有两种相同的半导体材料A和B。

1. 同质结的实例

同质结的情况：使用材料A制造一个pn结。p型区域是通过在材料A中掺入受主杂质形成的，而n型区域是通过在材料A中掺入施主杂质形成的。由于p型和n型区域均由相同的材料A组成，因此这种结被称为同质结。

2. 异质结的实例

异质结的情况：使用材料A和材料B制造一个pn结。p型区域仍然是通过在材料A中掺入受主杂质形成的，而n型区域则通过在材料B中掺入施主杂质形成。由于p型区域由材料A组成，而n型区域由材料B组成，因此这种结被称为异质结。

异质结的优势

异质结通常具有一些独特的性质和优势，具体包括：

1. 提高电荷载流子传输效率：异质结能优化能带对齐，从而提升电子和空穴的传输效率，改善器件性能。

2. 结合不同材料的优点：异质结可以将不同材料的优点结合在一起。例如，可以将宽带隙材料与窄带隙材料结合，以提高太阳能电池的效率。

3. 扩展应用范围：异质结不仅用于太阳能电池，还广泛应用于发光二极管（LED）、激光二极管（LD）等各类半导体器件。

同质结与异质结的制造技术

在制造同质结和异质结时，采用的技术也有所不同：

同质结制造技术

1. 化学气相沉积（CVD）：常用于沉积高质量的同质结材料，确保材料的一致性和优良的电学性能。

2. 物理气相沉积（PVD）：适合在薄膜生长中使用，能够有效控制薄膜厚度和成分。

异质结制造技术

1. 分子束外延（MBE）：能够高精度地控制材料生长，适合制造高质量的异质结。

2. 激光脉冲沉积（PLD）：通过激光将靶材蒸发，适合沉积复杂的异质结结构。

结论

同质结和异质结是理解和研究二维材料的重要基础，它们各自拥有独特的优势和应用前景。随着材料科学和纳米技术的不断进步，这两种结的研究和应用将推动更高效、更先进的电子器件和光电器件的发展。

希望本文能够帮助读者更深入地理解同质结和异质结在二维材料中的重要性和应用。如有更多问题，欢迎讨论交流！
