研究背景
随着便携式电子设备和电动汽车的普及，对高效能量存储解决方案的需求日益增长。锂离子电池（LIBs）因其稳定性而成为首选，但石墨作为标准阳极材料的理论容量已无法满足更高的能量密度需求。为此，研究人员正在积极寻找替代材料，以替代石墨在商业电池中的应用。硅和磷等锂合金材料因其高理论容量而显示出巨大潜力，但现有的合成方法复杂、能耗高且成本昂贵，限制了其广泛应用。
成果介绍
特拉维夫大学Avinash Kothuru的研究团队在Carbon Energy期刊上发表了一项开创性研究，他们提出了一种直接大规模激光打印技术，将常见的有机碳前体和硅混合物快速转化为高效的“石墨烯硅”复合薄膜。这些薄膜具有卓越的结构和能量存储特性，制成的三维多孔复合阳极展示了超高强度的硅含量、显著的循环稳定性（超过4500次循环时约40%的容量保持率）、快速充电速率（高达10 A g−1）、较大的面容量（>5.1 mAh cm−2）和优异的重量容量（在0.2 A g−1时>2400 mAh g−1）。
研究亮点
- 直接激光打印：利用激光写作策略，直接将有机碳前体和硅混合物转化为“石墨烯硅”复合薄膜。
- 高能量密度：薄膜展示了高硅含量和优异的重量容量，远超传统石墨或纯硅阳极。
- 快速充电能力：实现了高达10 A g−1的超快速充电速率。
- 循环稳定性：在4500次循环中表现出约40%的容量保持率，显著提高了电池的使用寿命。
- 成本效益：利用广泛可用且成本效益高的前体，激光打印的“石墨烯硅”复合材料展示了无与伦比的性能，可能简化电池生产过程。
图文解析

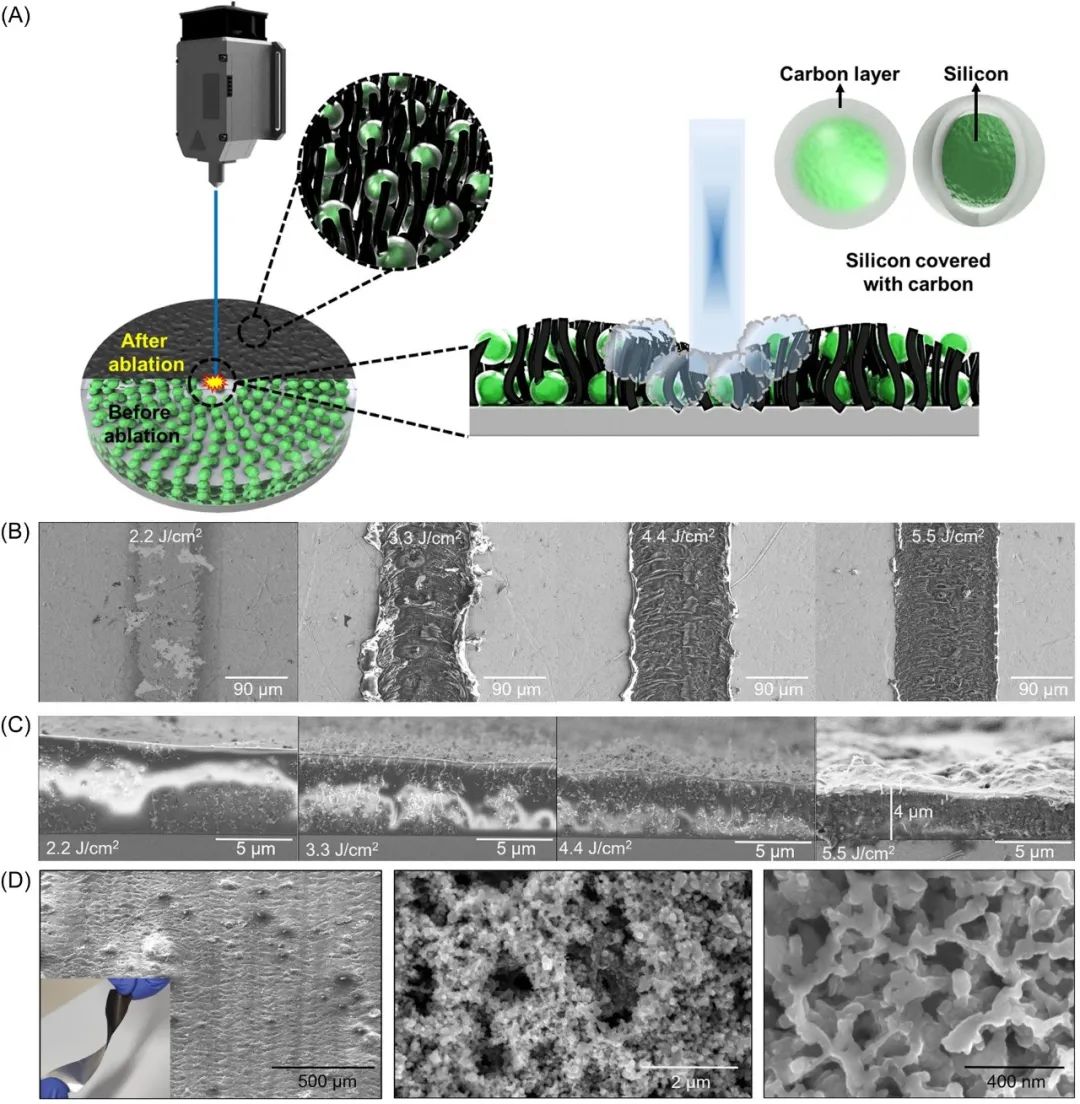

图1：激光辐照过程示意图
展示了阳极制备方法的示意图，包括激光辐照的深度和对材料转化的影响。通过高分辨率扫描电子显微镜（HRSEM）图像，研究人员观察到材料在不同激光通量下的转化情况，确保材料完全转化为石墨烯基材料，以优化电导率和防止光刻胶残留。

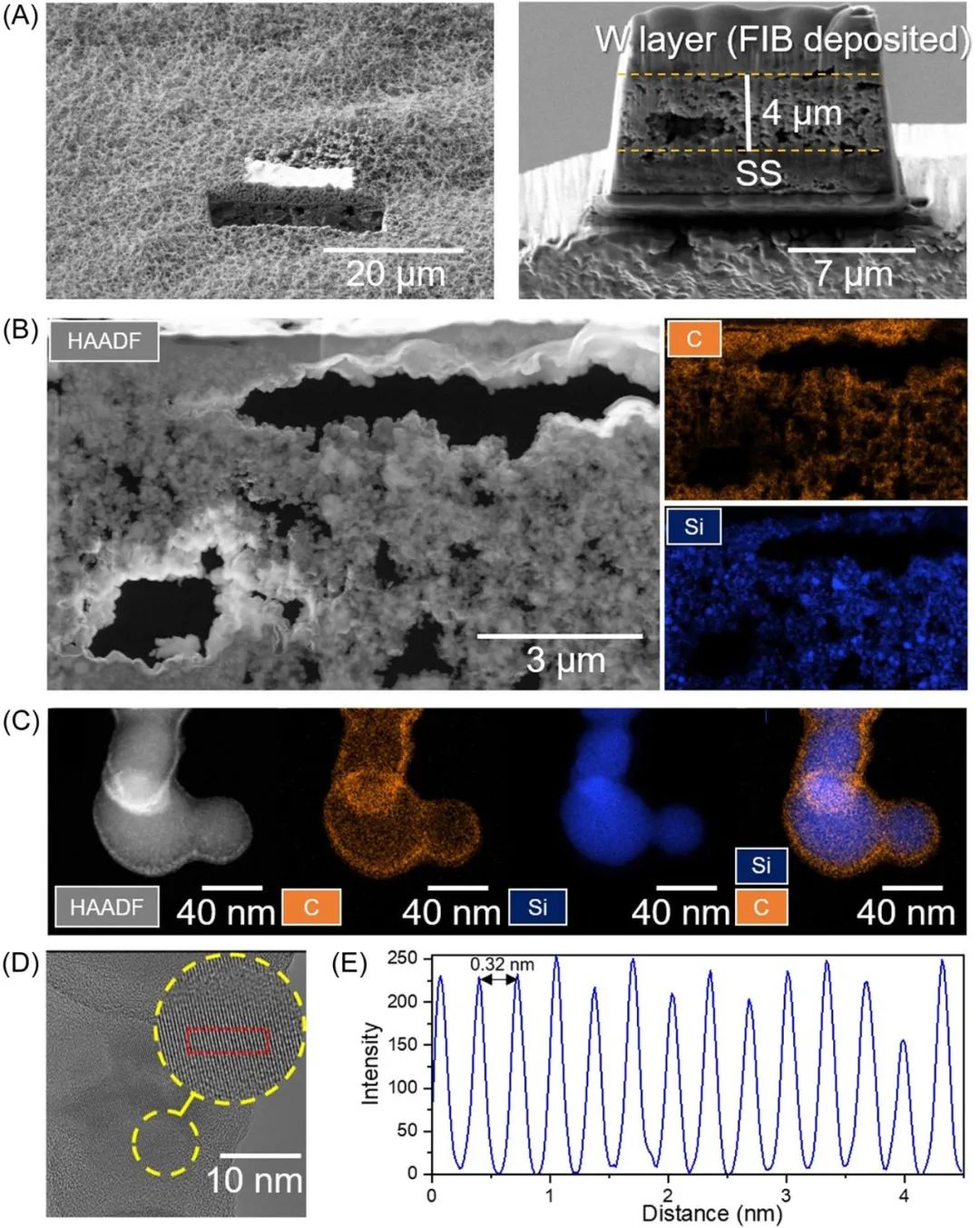

图2：透射电子显微镜（TEM）图像
通过TEM和能量色散X射线光谱（EDS）映射，研究人员分析了复合材料的结构和SiNP在石墨烯基质中的分布。结果显示SiNP被薄的碳基层均匀包裹，形成了核壳结构，有助于提高材料的电化学性能。

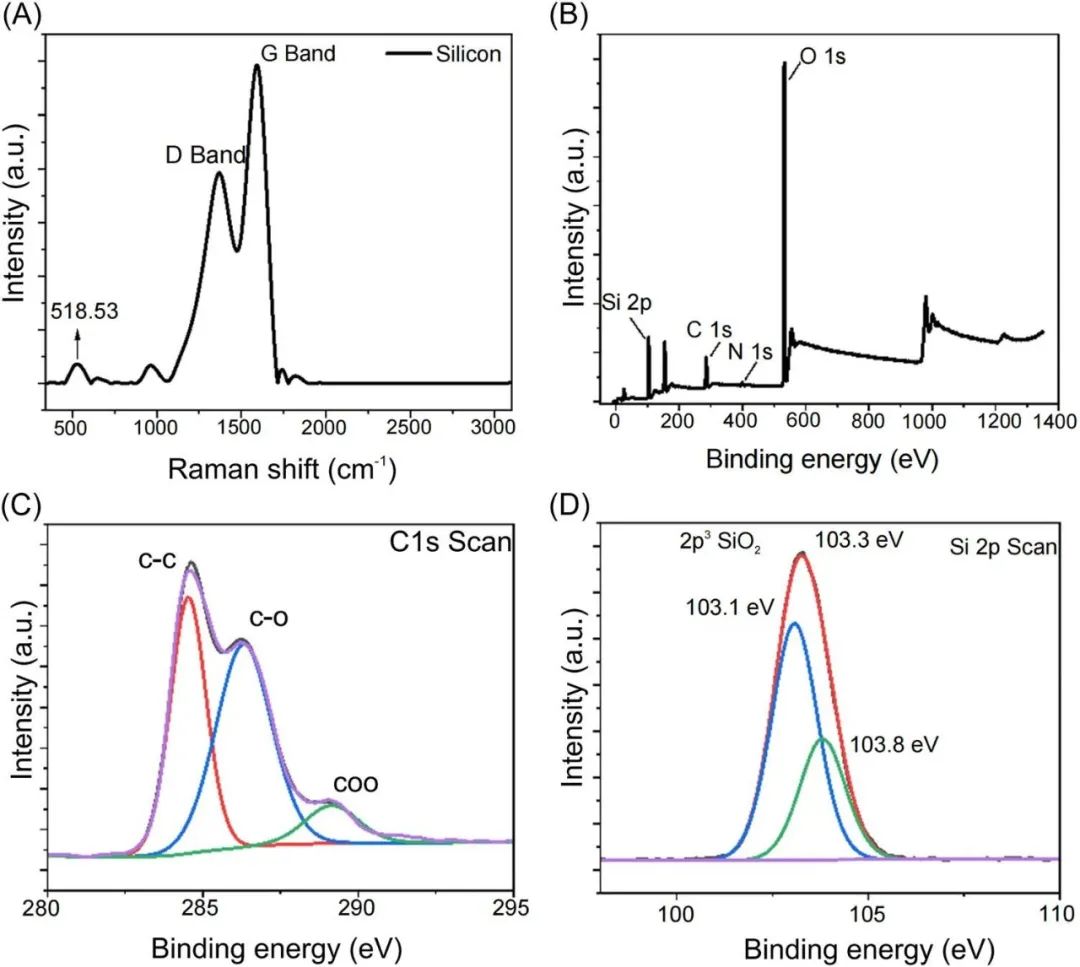

图3：拉曼光谱和X射线光电子能谱（XPS）
拉曼光谱和XPS分析揭示了复合材料的表面化学状态和组成，进一步支持了材料的结构和化学特性。这些分析结果有助于理解材料的电化学活性和稳定性。

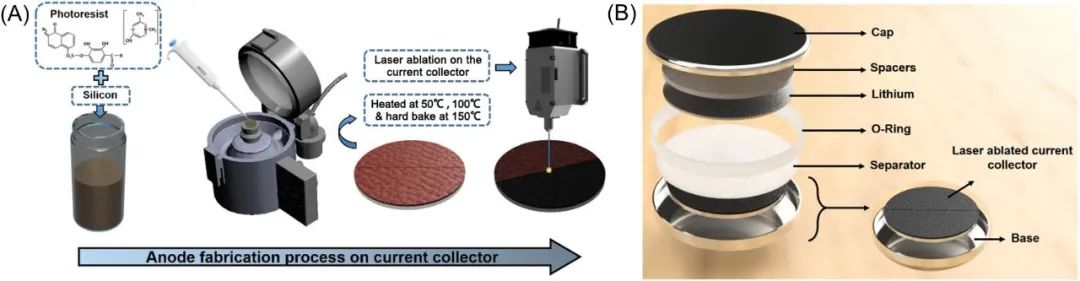

图4：阳极制备和电池组装过程
展示了阳极的制备和电池组装过程，说明了如何将复合材料集成到电池中。这一步骤是将激光处理后的阳极材料与锂金属和电解液结合，形成完整的电池系统。

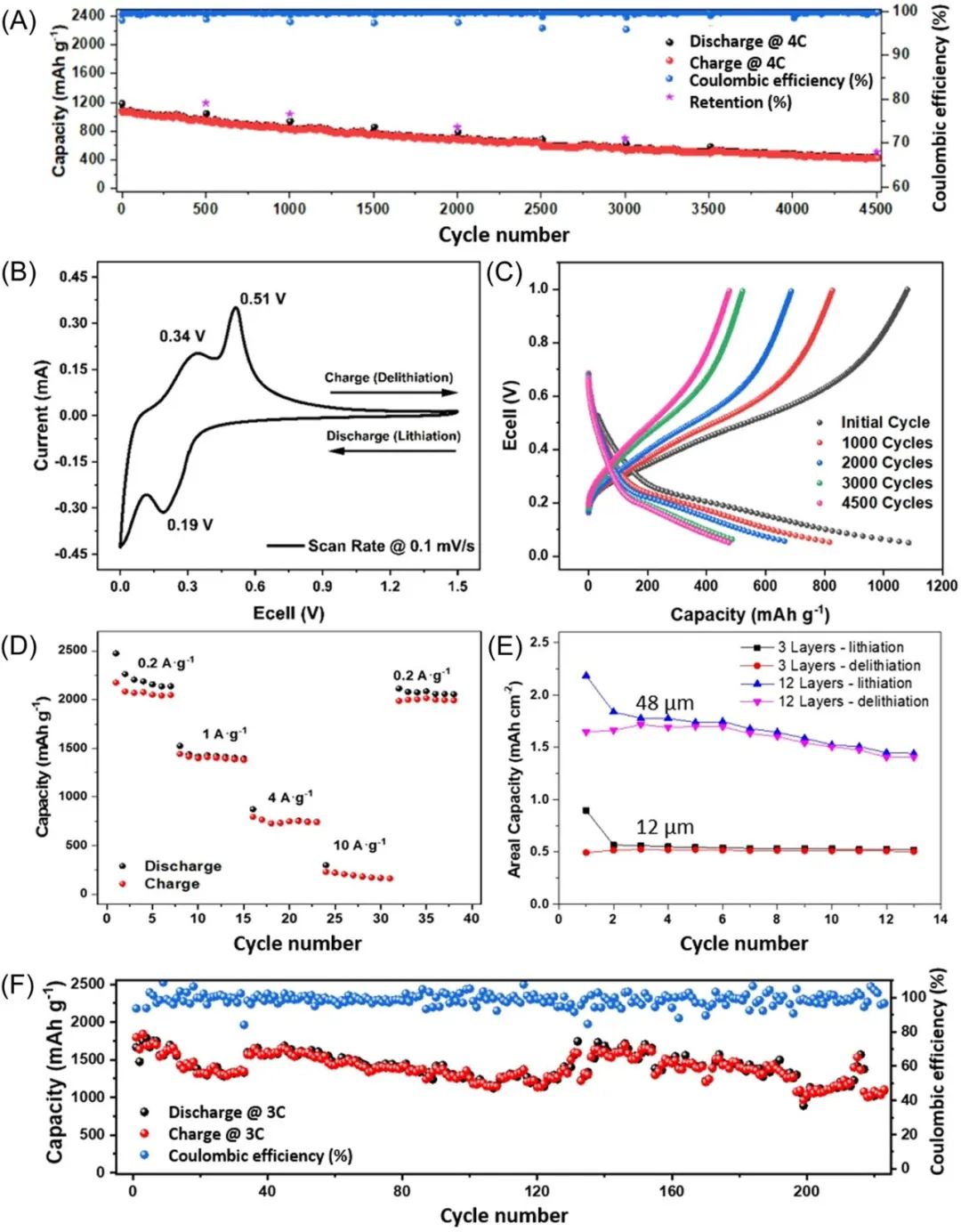

图5：电化学性能测试结果
电化学测试结果表明，LIG/SiNP复合阳极在快速充电速率下表现出卓越的循环稳定性和高容量保持率。这些结果证明了新材料在实际电池应用中的潜力。

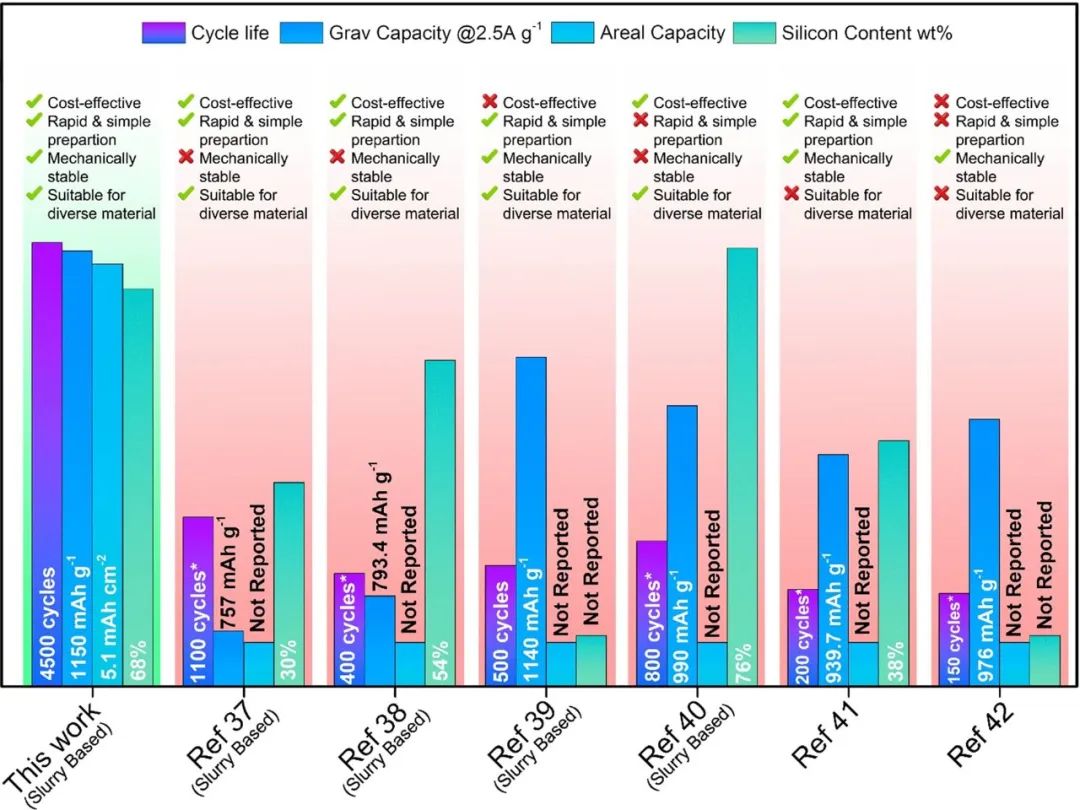

图6：与其他研究的比较
将本研究的电化学性能与其他最新研究进行了比较，突出了本研究在高电流循环寿命、高硅含量和最大面容量方面的优势。

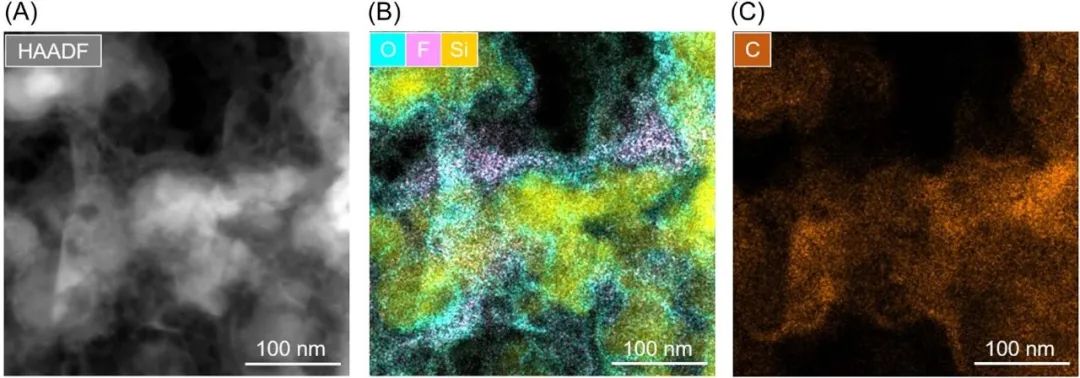

图7：循环后的透射电子显微镜（TEM）和能量色散X射线光谱（EDS）分析
通过TEM和EDS分析，研究人员评估了循环后的LIG/SiNP阳极的结构变化。结果表明，材料的结构在循环过程中保持了高度的一致性和稳定性。

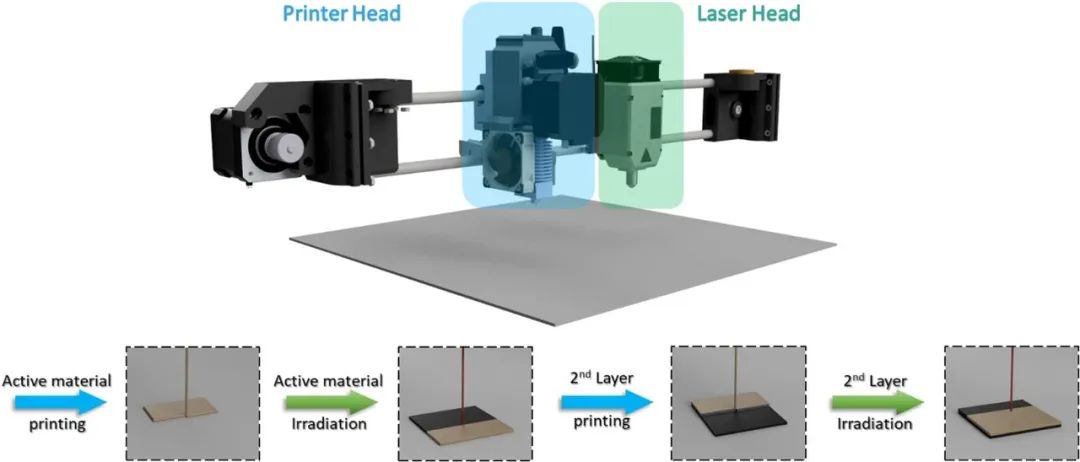

图8：混合浆料应用和激光辐照系统示意图
展示了一种混合浆料应用和激光辐照系统，该系统可以用于制造更复杂和可控的产品。这一技术为未来电池和其他能源存储设备的开发提供了新的可能性。
研究小结
本研究通过激光打印技术成功制造了柔性“石墨烯硅”薄膜，作为高性能锂离子电池阳极，展示了其在能量存储应用中的潜力。这种创新方法不仅为先进的LIBs铺平了道路，还为将各种材料转化为高性能电极设立了先例，减少了电池生产的复杂性和成本。未来的研究将集中在优化和改进这一过程，以实现更复杂、可控的产品，进一步推动这一技术在能源存储和先进电子设备生产中的应用。
相关论文信息
论文原文在线发表于Carbon Energy
论文标题：
Pioneering the direct large‐scale laser printing of flexible “graphenic silicon” self‐standing thin films as ultrahigh‐performance lithium‐ion battery anodes
文章研究方向：
电池材料— —锂离子电池
论文网址：
https://onlinelibrary.wiley.com/doi/10.1002/cey2.507
DOI: 10.1002/cey2.507
本文来自Carbon Energy，本文观点不代表石墨烯网立场，转载请联系原作者。
