文章报道了一种以粗麻废料为原料，通过简单的两步炭化工艺合成高收率含石墨烯生物炭的方法。第一步是原料在600℃下碳化，接着是球磨，然后在1200℃下使用KOH进行石墨化。通过对制备的生物石墨烯和商用石墨烯的对比分析，揭示了粗麻基石墨烯优越的石墨烯性能。值得注意的是，这种生物基石墨烯表现出优异的特性，如1021 m2/g的BET表面积，拉曼光谱中的缺陷与石墨烯之比低至0.12，总产率为19% wt。这些发现突出了粗麻袋废料作为高质量石墨烯合成的可持续前体的潜力及其在各种应用中的潜力。

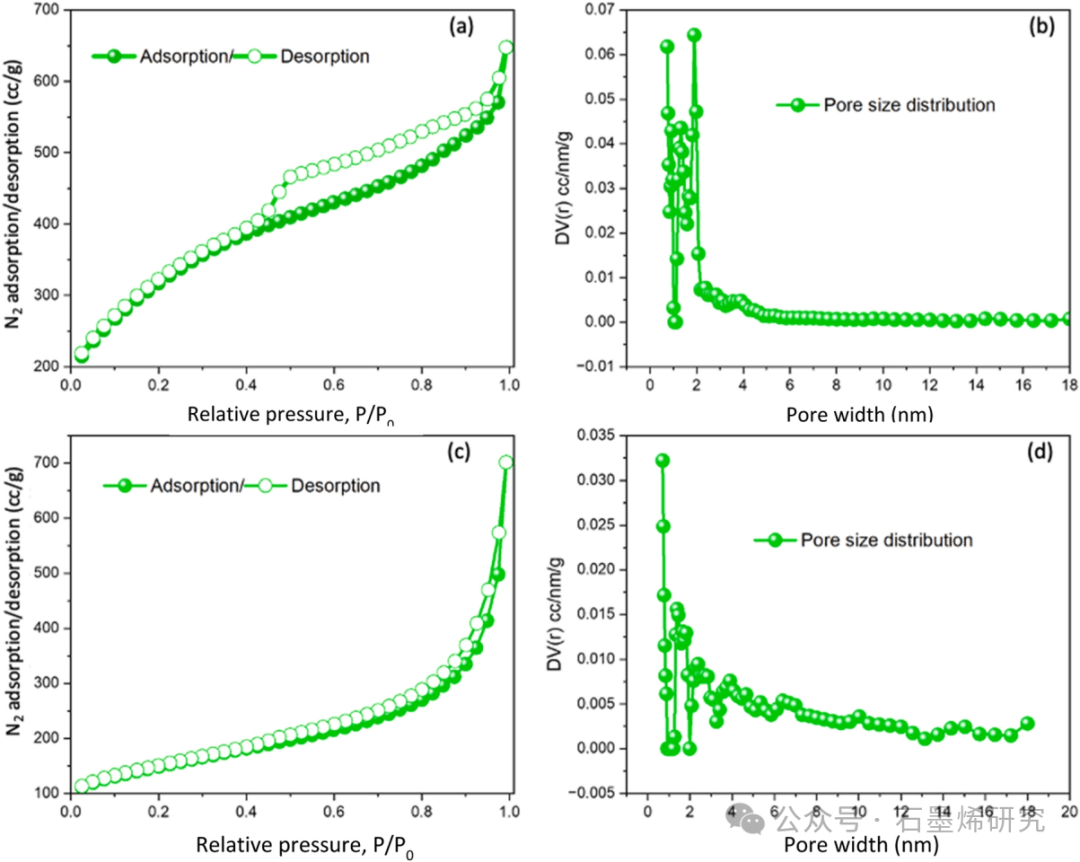

图1. N2吸附/解吸等温线和孔径分布:(a)和(b)粗麻石墨烯；(c)和(d)商业级石墨烯纳米片。

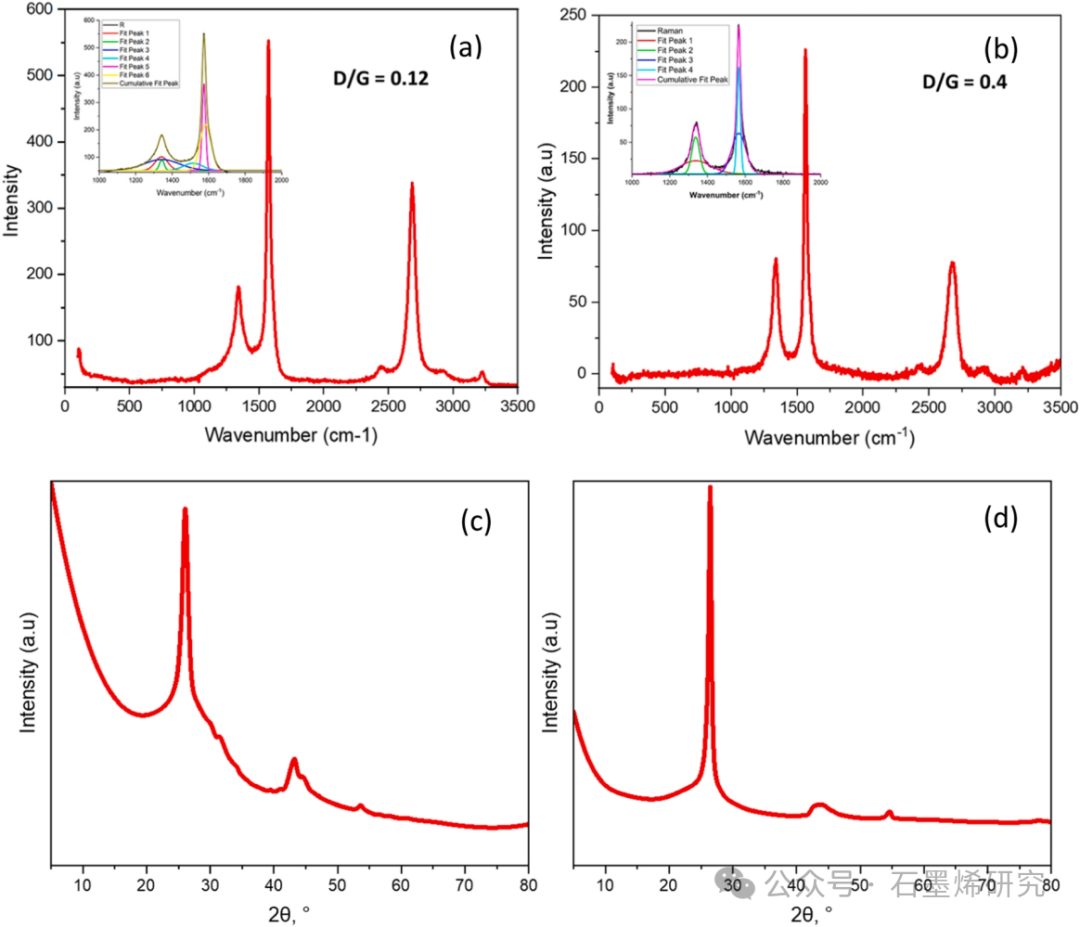

图2. 亚麻基石墨烯(a)、商用级石墨烯纳米片(b)的拉曼光谱和拟合拉曼曲线(插图);制备的粗麻基石墨烯(c)和商用级石墨烯纳米片的XRD图谱(d)。

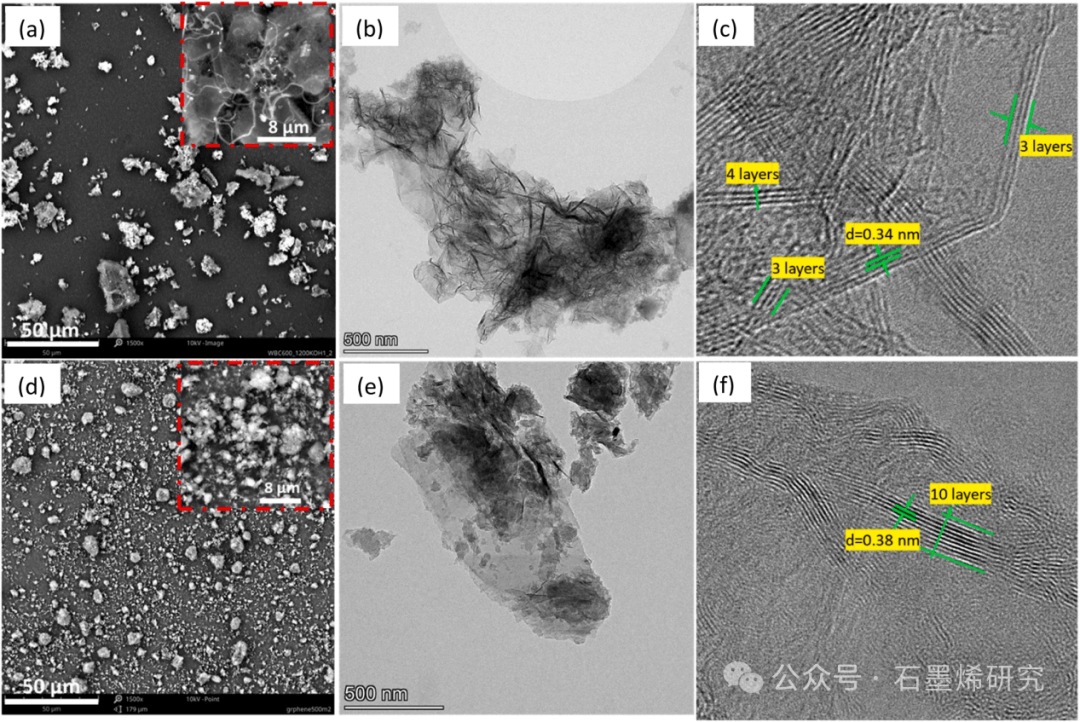

图3. 粗麻布石墨烯(a-c)和商用级石墨烯纳米片 (d-f)的SEM, TEM和HR-TEM图像。

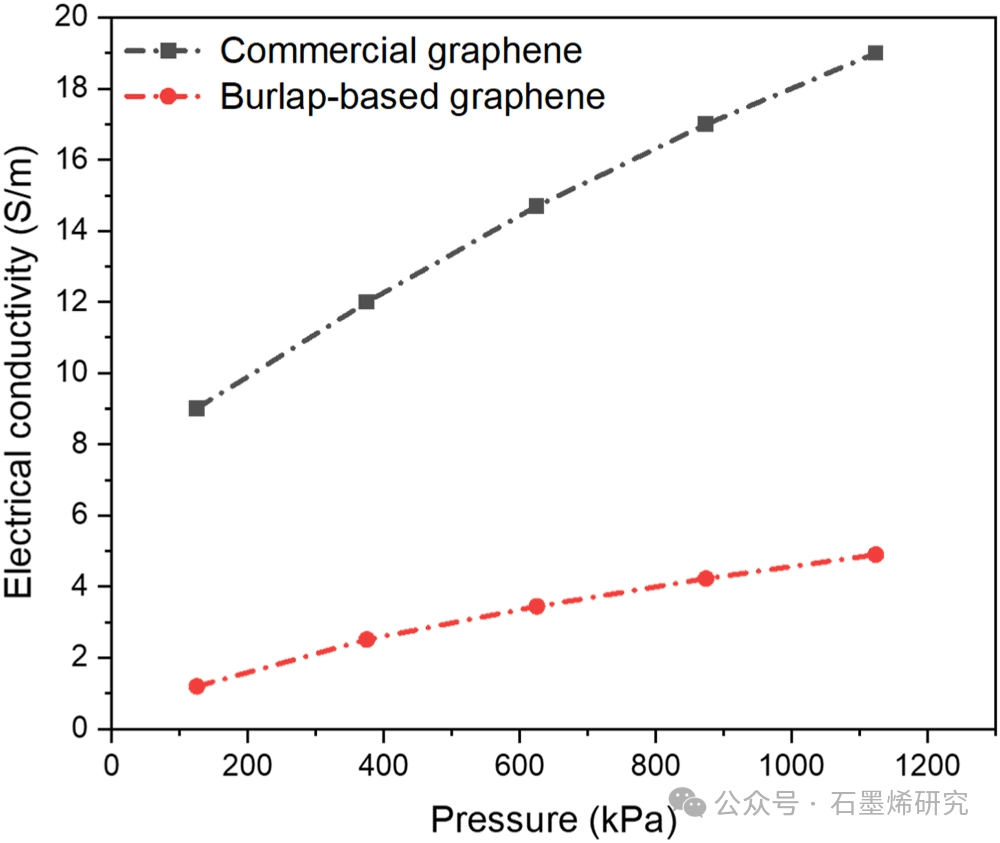

图4. 粗麻布和商用级石墨烯材料的电导率结果比较。
相关研究成果由加拿大圭尔夫大学工程学院、植物农学系生物制品发现与开发中心Haftom Weldekidan等人于2024年发表在Carbon Trends (https://doi.org/10.1016/j.cartre.2024.100336 )上。
原文：Graphene-containing biocarbon from burlap waste: Property comparison with commercial grade graphene nanoplatelets
本文来自石墨烯研究，本文观点不代表石墨烯网立场，转载请联系原作者。
