随着信息技术的飞速发展，一个无缝互联的智能时代即将到来。万物互联（IoE）依赖于高效的数据传输，其中射频（RF）和微波技术发挥着举足轻重的作用。射频和微波技术在移动通信、雷达系统、遥感等领域有着广泛的应用。射频和微波电子设备中的传统导电材料包括铜、金和其他金属。然而，传统的金属电子器件受到固有挑战的限制，如易氧化、高密度、散热能力受限和不可持续等，因此无法满足下一代射频和微波电子器件的要求。石墨烯组装薄膜是一类前景广阔的碳材料，具有出色的导电性和导热性，同时还具有显著的机械稳定性、化学惰性和低密度，非常适合用于射频和微波电子应用。基于石墨烯组装薄膜的射频和微波电子器件具有与金属材料相当的电气性能，同时还具有重量轻、柔韧性好、耐腐蚀、散热效率高和抗疲劳性强等优点。这些突出特性使电子设备能够适应高集成度的智能环境。因此，石墨烯组装薄膜的应用极大地推动了射频和微波技术的进步，促进了金属替代。
本文，武汉理工大学何大平教授团队在《Acc Mater Res》期刊发表名为“Graphene Assembled Films for Radio Frequency and Microwave Technology”的综述，主要总结了在射频和微波技术的电子领域中开发利用石墨烯组装薄膜（GAF）所做的努力。通过材料优化、器件设计和加工技术迭代，我们已成功地将石墨烯电子器件应用于无线通信、可穿戴系统、电磁防护以及射频和微波技术中的电磁波智能控制领域。

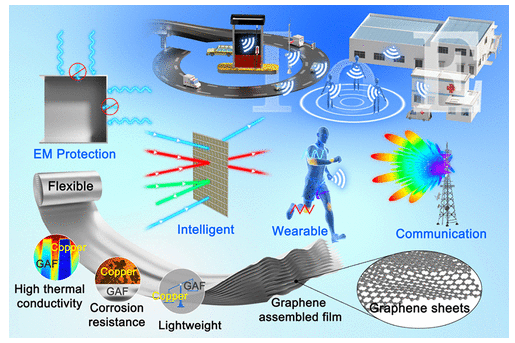

首先，介绍了石墨烯的先进特性，并概述了GAF的制造方法，包括镀膜、真空过滤和氧化石墨烯薄膜还原，强调了 GAF 的优异电气、机械和热性能，以及金属替代的可行性。随后，从天线和天线阵列、柔性电子器件、射频识别（RFID）设备和元表面等多个角度广泛讨论了GAF在射频和微波技术中的应用。基于 GAF 的电子器件不仅继承了GA 的轻质、柔性、耐腐蚀和抗疲劳等优异特性，还表现出优越的电气性能，如低辐射侧射和宽工作带宽，超越了传统的金属基器件。最后，作者讨论了当前基于GAF的射频和微波电子器件的相关瓶颈和发展前景，为后续研究工作和工业进步提供了宝贵的见解。
文献：https://doi.org/10.1021/accountsmr.4c00023
