全球首个产业化应用二维石墨烯材料亮相高交会，它有哪些特点？

石墨烯是一种新型材料。数据显示，它的强度是钢的200倍，导电率是银的1.6倍，导热系数是铜的13倍，在很多高精尖领域，石墨烯材料都有十分广泛的应用。在本届高交会，全球首个产业化应用的二维石墨烯材料亮相。

总台央视记者 张春玲：石墨烯的产业化应用一直是一个行业热点，在本届高交会上，我们就看到了这个全球首个二维生长式的石墨烯材料，它有什么样的特点呢，通过这种全新方法制备出的石墨烯材料，您看这个石墨烯材料仅有0.3纳米这么薄，我们的肉眼是看不见这些石墨烯材料的，通过添加了这样的生长式石墨烯材料，它可以改变很多我们传统材料的性能，比如说像这样一个玻璃纤维，添加了石墨烯材料后，原本不导电不导热的玻璃纤维可以变得导电导热。

参展商 北京石墨烯研究院 付韵桥：我们是通过CVD也就是化学气相沉积的方法，来制备这种石墨烯材料的，在全球范围内都是属于一个领先的地位，无论是它的单晶性能，还是生长面积，我们在国际范围内都处于领先地位。比如像欧洲最大的一个CVD生长尺寸大概是15乘15平方厘米，而我们可以做到A3的一个尺寸，同时我们也布局了卷对卷的生长系统，它未来的生长尺寸可以做到50厘米的宽幅，长度可以达到500米。

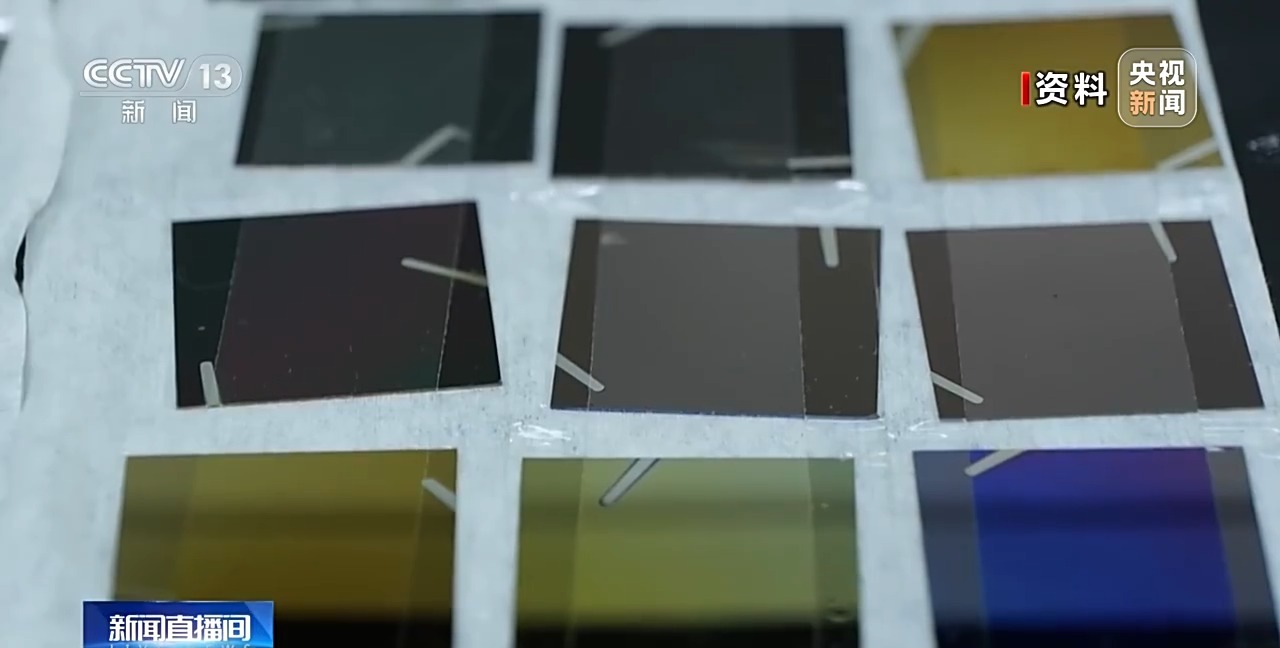

一层碳原子，厚度仅有0.334纳米，却是世界上已知最薄、强度最高的材料。保鲜膜厚的石墨烯，可以承受一只大象立于铅笔之上产生的压力。为了得到可以产业化使用的石墨烯，科研团队另辟蹊径，在1000℃密封生长炉内，放入富含碳元素的天然气，天然气中的碳氢分离，碳落在制备好的铜上，最终在铜底座上面长成了单层石墨烯。科研人员还可以在玻璃、氧化铝、玻璃纤维等衬底材料上进行石墨烯生长。

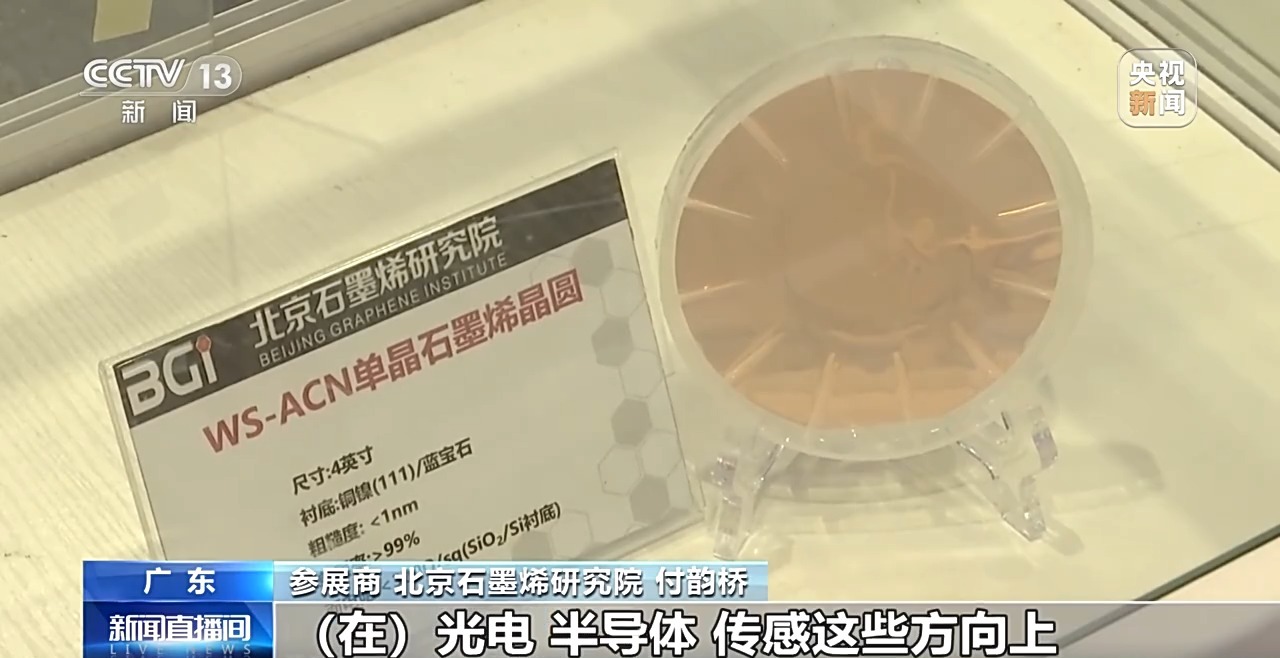

参展商 北京石墨烯研究院 付韵桥：因为石墨烯它的一个性能，像光学、电学、热学性能都非常好，我们相信石墨烯未来在很多领域都会带来革命性的变化，比如像我们石墨烯薄膜或者石墨烯晶元就会在光电半导体传感发挥它的很大优势，同时我们可以通过电学的设计去控制它的一些电磁性能，实现多方面场景的一些应用。
