高质量石墨烯增强水性无机富锌涂层腐蚀防护

在碳钢面板上涂覆无机涂层锌，对比不加入和加入不同比例的高质量石墨烯(苏州格瑞丰)，研究了石墨烯纳米片层材料对水性无机富锌涂料耐腐蚀性能的影响。水性无机富锌涂料的防腐性能通过直流极化技术和电化学阻抗谱（EIS）对其进行了研究。

结果表明，由于石墨烯的导电连接线，石墨烯的加入提高了有效锌含量和阴极活性对涂层的保护。填加石墨烯的涂层保持阴极保护40天。XPS结果表明，在涂层表面，Zn₅(OH)₈Cl₂是主要的腐蚀产物，石墨烯大大提高了锌颗粒的腐蚀速率，延长锌粉阴极保护时间。

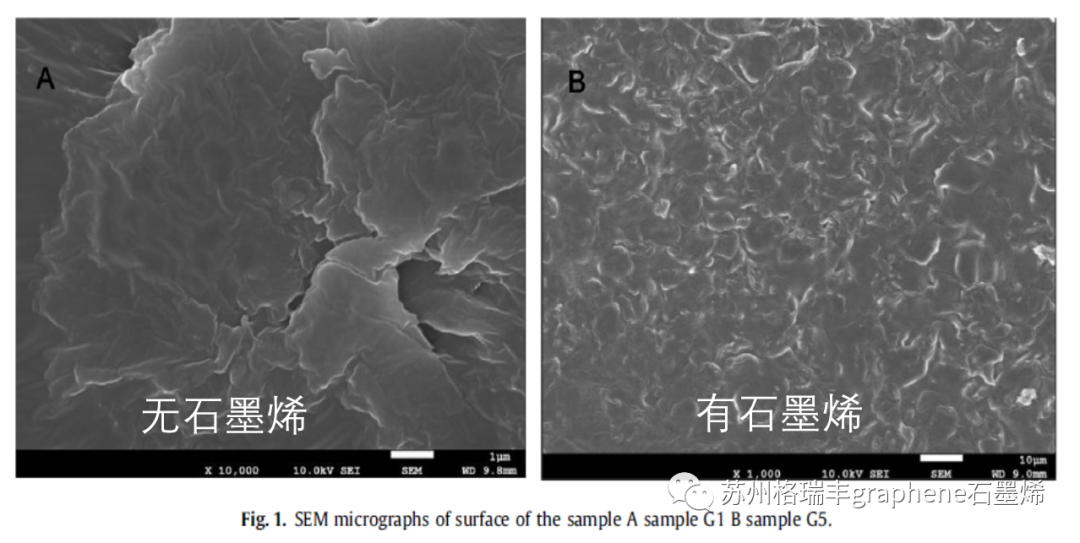

图1. 无石墨烯和有石墨烯的水性无机锌粉涂层扫描电镜图片，含有石墨烯的涂层表面光滑致密。

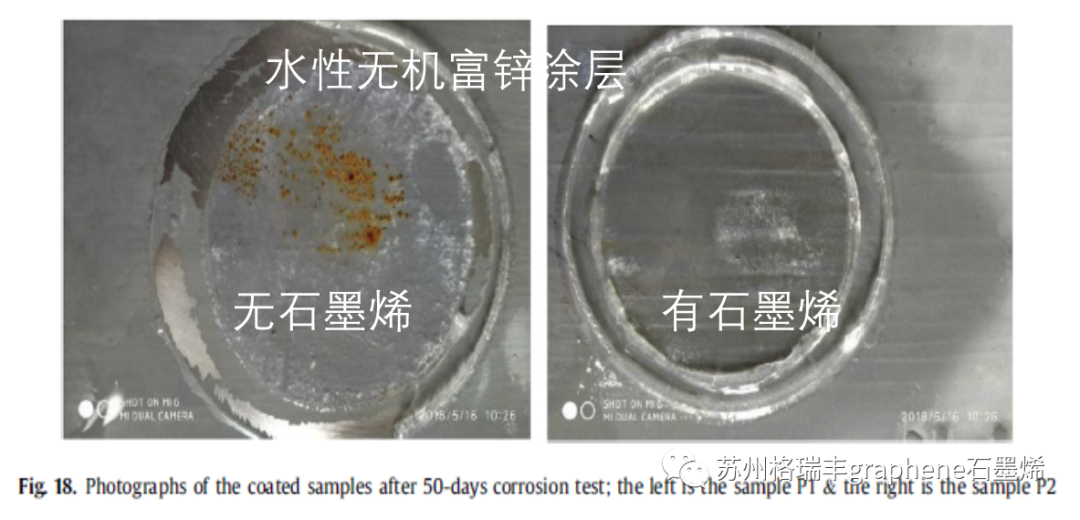

图2. 50天腐蚀测试后的无机富锌样品光学图片，填加适合比例的高质量石墨烯，能够明显改善腐蚀性能。

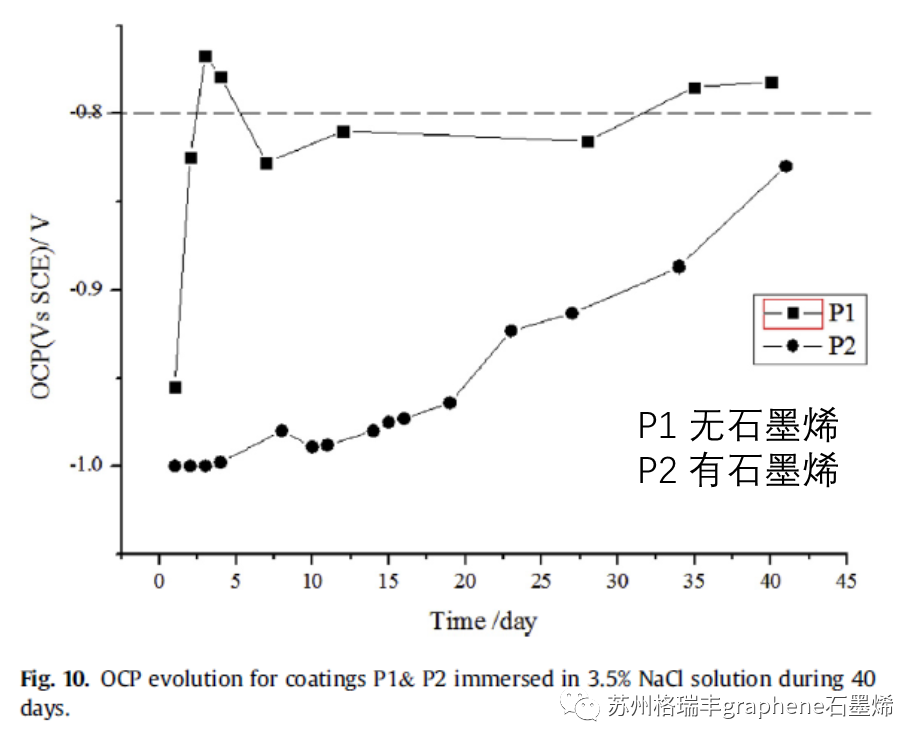

图3. 在40天内浸泡在3.5% NaCl溶液腐蚀测试的无机富锌开路电压的变化，含有石墨烯的P2样品保持更长久的阴极保护性能。

【参考文献】

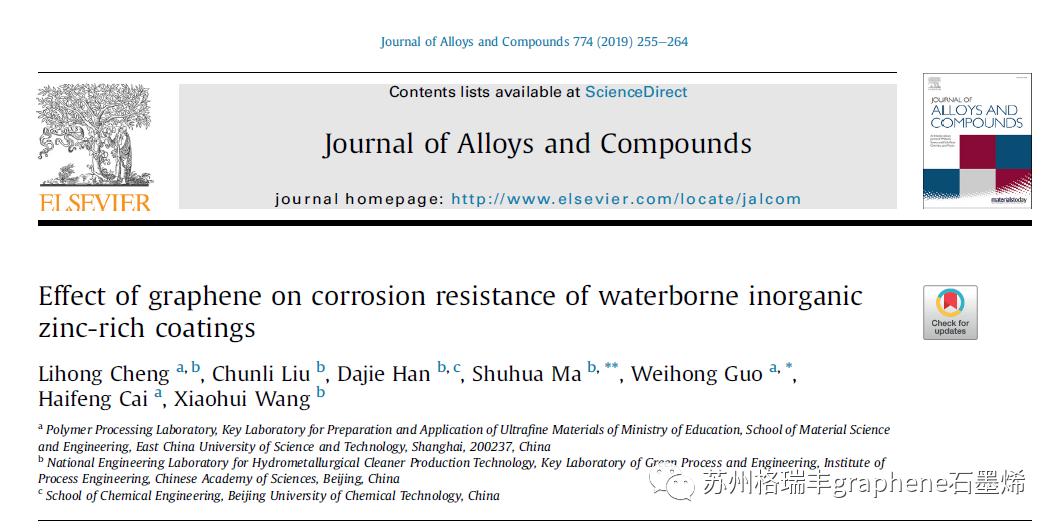

1. L.Cheng, C. Liu, D. Han, S. Ma, W. Guo, H. Cai, X. Wang,Effect of graphene on corrosion resistance of waterborne inorganic zinc-rich coatings, J Alloy. Compd., 774 (2019), pp. 255-264.

苏州格瑞丰纳米科技有限公司

2023年10月6日
