【背景介绍】

近年来，非晶态InGaO（α-IGO）薄膜晶体管（TFT）因其高迁移率、高光学透明度和高稳定性等优异性能而受到广泛关注。α-IGO TFT用于面板显示技术的一个重要优势是IGO材料是一种宽带半导体，可见光可以通过，从而提高屏幕的亮度。然而，当α-IGO TFT被用来驱动液晶显示器（LCD）面板中的像素时，TFT会受到背光的影响。因此，当IGO TFT用于LCD面板，或底部发光的有源矩阵有机发光二极管（AMOLED）面板时，光的稳定性是非常重要的。目前在IGO中掺入一些原子，如N、Mg和纳米点，可以改善TFTs器件的电学性能和光照稳定性。因此如何提高α-IGO TFT的稳定性一直以来是科研人员关注的热点，寻找一种新型材料提高其光照稳定性也至关重要。由于多种不同能级的化学键，化学衍生的GQDs显示出非常宽的发射线宽度。GQDs具有优异的耐光性、良好的生物相容性、良好的可调控光致发光（PL）特性、优异的催化活性和化学惰性等。其最高被占分子轨道（HOMO）和最低未被占分子轨道（LOMO）之间的电子转变直接产生了紫外/可见光的吸收和PL，这种边缘结构是GQDs中诱发强烈发光的主要原因。同时边缘效应和量子结合使GQDs在光伏器件、发光二极管、光探测器等下一代电子和光电设备中具有巨大的应用潜力。

【原文摘要】

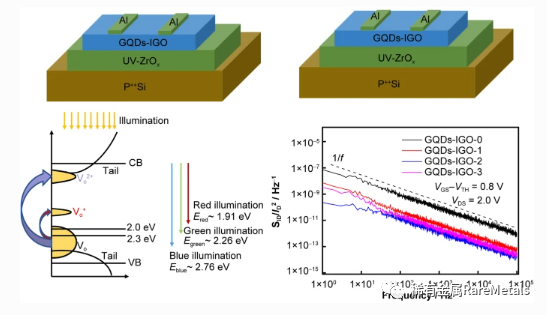

本文以溶液驱动ZrOx为栅介质，制备了石墨烯量子点掺杂InGaO(IGO)薄膜晶体管。与未掺杂IGO TFT相比，GQDs-IGO TFT的电学性能优于未掺杂IGO TFT。在GQDs掺杂量为0.3 mg/ml的条件下，GQDs修饰的IGO TFTs器件的场效应迁移率(μFE)为22.02 cm2 V-1 s-1, Ion/Ioff为7.06×10^7,亚阈值摆幅(SS)为0.09 V·Dec-1,阈值电压为0.35 V,界面陷阱态(Dit)为1.03×10^12 cm-2。此外，对优化后的GQDs-IGO-TFT进行了偏压稳定性和偏压光照稳定性测试，结果表明，优化后的GQDs-IGO-TFT具有良好的稳定性。GQDs-IGO TFTs器件在3600 s的正偏压和负偏压测试中，阈值电压偏移分别为0.12 V和0.04 V。在3600 s的正偏压光照应力(PBIS)和负偏压光照应力(NBIS)试验中，红光的阈值电压位移分别为0.27 V和0.34 V，绿光的阈值电压位移分别为0.20 V和0.22 V。蓝光的阈值电压位移分别为0.17 V和0.12 V。我们的实验结果表明，基于溶液的方法来制备GQDs-IGO TFTs为未来量子点TFTs在光电子领域的应用提供了巨大的帮助。

【本文亮点】

（１）首次采用全溶液法制备了高性能GQDs-InGaO/ZrOx TFT。

（２）提出了一种GQDs有助于提高器件电学性能的新方法。

（３）探究了不同光照条件下的器件稳定性变化，展示了其在光电探测方面潜在的应用。

【内容简介】

日前，安徽大学材料科学与工程学院的何刚教授课题组在Rare Metals上发表了题为“Graphene quantum dots modulated solution-derived InGaO thin-film transistors and stress stability exploration”的文章，运用石墨烯量子点修饰InGaO TFT器件的电学性能和稳定性。

【图文解析】

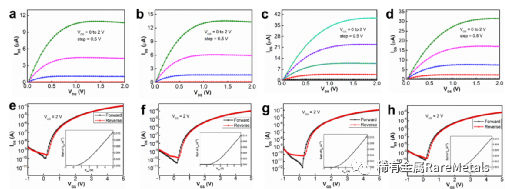

图1 器件的输出曲线 (a) GQDs-IGO-0 TFT; (b) GQDs-IGO-1 TFT; (c) GQDs-IGO-2 TFT; (d) GQDs-IGO-3 TFT; 器件的转移曲线 (e) GQDs-IGO-0 TFT; (f) GQDs-IGO-1 TFT; (g) GQDs-IGO-2 TFT; (h) GQDs-IGO-3 TFT.  e-h中的插图表示转移特性曲线的平方根.

图1说明了GQDS-IGO TFT的电学性能。GQDs-IGO薄膜晶体管的输出特性曲线（图1a-d)表明，所有器件都具有典型的n沟道传导行为。此外，输出曲线线性增加表明Al电极与GQDs-IGO薄膜之间有良好的欧姆接触。GQDs-IGO-0、GQDs-IGO-1、GQDs-IGO-2和GQDs-IGO-3在2.0V下的饱和电流分别为10.69、13.31、39.75和31.48 μA。显然，随着GQDs浓度的增加，饱和电流也增加，但随着GQDs浓度的继续增加，饱和电流反而减小。图 1e-h显示了所有GQDs-IGO TFT的转移特性曲线（插图显示了转移特性的平方根）。随着GQDS浓度的增加，μFE、Ion/Ioff和VTH先增大后减小，GQDs-IGO-2 TFT的μFE值和Ion/Ioff值最大，GQDs-IGO-1 TFT的VTH值最大。GQDs-IGO-2 TFT的SS、Dit和磁滞最大。结果表明，GQDs-IGO-2 TFT的μFE 为 22.02 cm2 V-1s-1, Ion/Ioff为7.06×107, SS为0.09 V·Dec-1, Dit为1.03×1012 cm-2的最佳电学性能。可以推测，GQDs的掺杂增加了载流子浓度，从而增加了掺GQDs的IGO TFTs的μFE。石墨烯具有高的电子迁移率，掺杂GQDs有助于提高IGO TFT的载流子迁移率，从而提高μFE的值，更高的迁移率意味着器件更快的开关速度。此外，掺入GQDs的IGO TFT的Ion变化不大，Ioff显著降低，导致了较高的Ion/Ioff。我们对这一现象的解释是，掺杂一定量的GQDs降低了氧空位和自由载流子的浓度，导致了Ioff的降低。当GQDs的掺杂浓度继续增加时，TFTs界面附近的陷阱态也随之增加，进而导致器件性能下降。与GQDs-IGO-0 TFT相比，GQDs-IGO-2 TFT的SS更小，说明GQDs-IGO-2 TFT可以实现快速的开关行为，因此，GQDs在高速电子学中扮演着重要的角色，石墨烯也是如此，它具有很高的临界电流密度和饱和速率。GQDs-IGO-2 TFT的Dit值远小于GQDs-IGO-0 TFT的Dit值，说明GQDs有助于提高IGO TFT的质量。由于极小的Dit和SS，不仅提高了器件的稳定性，而且载波在高质量的接口上传输得更快更准确。因此，小的SS、Dit和磁滞表明高质量界面的形成，这无疑将提高TFT的性能参数。总之，GQDs-IGO-2 TFT较小的SS、Dit和磁滞值可能是由于GQDs降低了栅绝缘层和沟道层之间的缺陷密度。但是，当GQDs掺杂过大时，TFT的性能反而变差。这可能是由于GQDs中引入了大量的氧，作为陷阱态和陷阱运动的载体，使性能恶化。根据图的插图 1(e)-(h)时，可以得到TFT的VTH，即在有源层中形成导电沟道所需施加的最小栅极电压(VGS)。器件功耗相对较小，因为GQDs-IGO的VTH较小，可能是由于GQDs-IGO的高载流子浓度。总之，GQDs-IGO-2 TFT优异的电学性能对TFT-LCD的应用有很大的帮助。

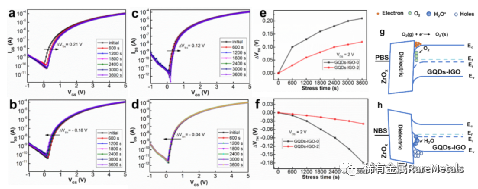

图2 (a) GQDs-IGO-0 TFT和(c) GQDs-IGO-2 TFT的PBS曲线 (b) GQDs-IGO-0 TFT和(d) GQDs-IGO-2 TFT的NBS曲线。GQDs-IGO TFT的(e) PBS和(f) NBS随时间变化的ΔVTH。GQDs-IGO薄膜晶体管在(g) PBS和(h) NBS下的偏压不稳定机制。

为了确定GQDS掺杂对器件稳定性的影响，测量了GQDS-IGO-0和GQDS-IGO-2 TFT的正偏压(PBS)和负偏压(NBS)稳定性，如图2所示。PBS测量后，GQDS-IGO-0和GQDs-IGO-2 TFT的转移曲线分别右移0.21 V（图2a)和0.12 V（图2c）。同时，GQDs-IGO-0和GQDs-IGO-2 TFT在NBS测量后，转移曲线左移0.18 V（图2b)和0.04V（图2d）。与GQDs-IGO-0 TFT相比，GQDs-IGO-2 TFT的稳定性明显提高。为了更容易看到GQDs掺杂对器件稳定性的影响，图 4e与图 4f总结了GQDs-IGO-0和GQDs-IGO-2 TFTs的VTH正负偏移。结果表明，GQDs-IGO-2 TFT具有更好的偏压稳定性，阈值电压偏移比GQDs-IGO-0 TFT小得多。电荷俘获/脱除机制的基本概念是，栅介质中净电荷的变化改变了感应电子的数目，从而产生VTH位移。如图所示图2g和2h，能带机制解释了PBS和NBS下转移曲线的变化，其中Ec代表导带，Ef代表费米能级，Ei代表中间能带，Ev代表价带。在正栅极电压下，当电子聚集在GQDs-IGO和ZrOx之间的界面附近时，能带向下弯曲（图2g）。此外，作为受体的O2分子的吸附捕获电子，导致正位移现象，对应于方程O2(gas)+e-=O2-(solid)。在负栅压（图2h)下，能带向上弯曲是由于界面附近的电子耗尽，而负移动是由于GQDS-IGO沟道层将从ZrOx栅介质中获得更多的电子。由于大量水分子在周围空气中的扩散和大量自由电子的产生，导致NBS不稳定性的机理是吸湿性，其反应方程为H2O(gas)+h+→H2O+(solid)。

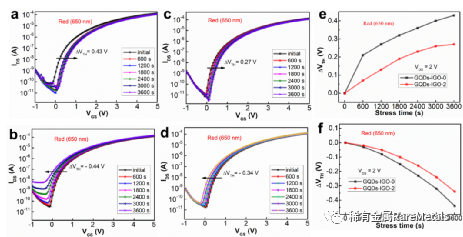

图3 (a) GQDs-IGO-0 TFT在PBIS，(b) GQDs-IGO-0 TFT在NBIS，(c) GQDs-IGO-2 TFT在PBIS，(d) GQDs-IGO-2 TFT在NBIS测试中的转移曲线变化。GQDs-IGO TFT在红色光照下(e) PBIS和 (f) NBIS随时间变化的ΔVTH。

GQDs-IGO-0 TFT和GQDs-IGO-2 TFT在红色光照下的稳定性如图3所示。GQDs-IGO-0 TFT和GQDs-IGO-2 TFT的PBIS的ΔVTH分别为0.43 V（图3a）和0.27 V（图3c）。同时，GQDs-IGO-0 TFT和GQDs-IGO-2 TFT的PBIS的ΔVTH分别为0.44 V（图3b）和0.34 V（图3d）。此外，如图3b所示，器件在3600s的偏压下很难关闭，这是因为随着光照时间的增加，过多的光照会产生电子载体，从而使光照应力引起的VTH退化更加严重。根据GQDs-IGO TFT在红色光照下PBIS（图3e）和NBIS（图3f）的ΔVTH 随时间变化，很明显GQDs-IGO-2 TFT的稳定性比GQDs-IGO-0 TFT有很大提高。

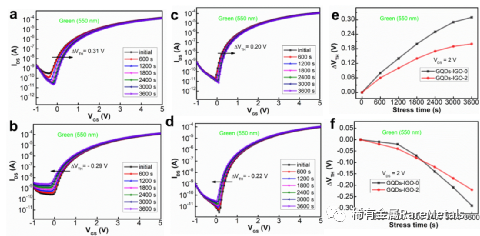

图4 (a) GQDs-IGO-0 TFT和(c) GQDs-IGO-2 TFT在绿光下的PBIS测试的转移曲线。(b) GQDs-IGO-0 TFT和(d) GQDs-IGO-2 TFT在绿光下的NBIS测试的转移曲线。GQDs-IGO TFT在绿光照射下(e) PBIS和 (f) NBIS随时间变化的ΔVTH。

如图4所示，GQDs-IGO-0 TFTs和GQDs-IGO-2 TFTs在绿色光照下的稳定性也得到了研究。GQDs-IGO-0 TFT的转移曲线随着施加的偏压时间的增加分别向右移动了0.31V（图4a）和向左移动了0.29V（图4b）。然而，GQDs-IGO-2 TFT的转移曲线分别向右移动了0.20 V（图4c）和向左移动了0.22 V（图4d）。很明显，随着光照时间的增加，GQDs-IGO-0 TFT由光照压力引起的VTH退化也很明显。根据GQDs-IGO TFTs在PBIS（图4e）和NBIS（图4f）下随时间变化的ΔVTH，可以发现，对于PBIS，GQDs-IGO-2 TFTs的稳定性比GQDs-IGO-0 TFTs大大改善。但是对于NBIS，与GQDs-IGO-0 TFTs相比，GQDs-IGO-2 TFTs的稳定性先下降后上升。

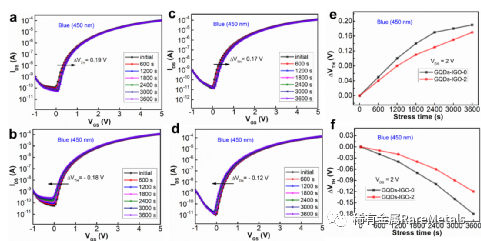

图5 蓝色光照下，(a) GQDs-IGO-0 TFT在PBIS，(c) GQDs-IGO-2 TFT在PBIS，(b) GQDs-IGO-0 TFT在NBIS，(d) GQDs-IGO-2 TFT在NBIS测试下的转移曲线。GQDs-IGO TFT在蓝光下(e) PBIS和(f) NBIS随时间变化的ΔVTH。

最后，GQDs-IGO-0 TFT和GQDs-IGO-2 TFT在蓝色光照下的稳定性如图5所示。随着偏压时间的增加，GQDs-IGO-0 TFT的传输曲线分别向右移动了0.19 V（图5a）和向左移动了0.18 V（图5b）。同时，GQDs-IGO-2 TFT的转移曲线分别向右移动了0.17 V（图5c）和向左移动了0.12 V（图5d）。根据GQDs-IGO TFT在PBIS（图5e）和NBIS（图5f）下的时间依赖性ΔVTH，我们发现GQDs-IGO-2 TFT明显表现出更好的偏压光照稳定性，它显示出比GQDs-IGO-0 TFT更小的阈值电压偏移。

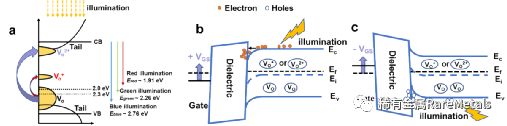

图6 GQDs-IGO TFT的光诱导电离VO相关陷阱状态的示意图，以及(b) PBIS和(c) NBIS在光照下栅极电介质中固定电子的积累。

为了进一步解释PBIS和NBIS下的转移特性的变化，图6中显示了一个示意图。根据公式：E=hc/λ，红色（λ=650）、绿色（λ=550）和蓝色（λ=450）照明的光能Ered、Egreen和Eblue分别被计算为~1.91、~2.26和~2.76eV。如图6a所示，中性VO在价带最大值以上的深层状态形成，它在概念上说明了光诱导的VO电离。此外，VTH的转变与VO电离的活化能密切相关，这个数字使我们更容易理解光照影响器件稳定性的原因。VO转变为VO+和VO2+的能量分别为~2.0和~2.3 eV ，很明显，在绿色和蓝色的光照下，VO转变为VO+或VO2+的电离被激活，因为它需要2.26 eV和2.76 eV的电压来激发。在PBS测试中，在栅极正偏压下，电子迁移到栅极绝缘体和有源层之间的界面，并被捕获在界面或栅极绝缘体上。然而，在PBIS测试中，由光提供的VO+或VO2+通过栅极的正偏压迁移到后沟道区域，并被捕获在钝化层或活性层和钝化层之间的界面（图6b）。与黑暗中相比，更多的正电荷可以被截留在后通道区域，因此，与PBS相比，更多的正电荷有助于诱发驼峰现象。如图6c所示，深层的氧空位[VO]可以被光子能量激发到浅层状态，形成双电荷[VO2+]，并在导带中产生脱域电子，因此，阈值电压可以通过这些脱域电子转移到负方向。当持续施加负电场时，能带会持续弯曲，由不同波长的光子能量诱导的空穴在沟道表面聚集，并在栅极绝缘体和活性层之间的界面以及绝缘体的体区被捕获。因此，可以说[VO]的状态密度决定了NBIS条件下VTH的程度。简而言之，VTH的负偏移是由于光产生的孔和带正电的VO都可以被吸引。此外，由光产生的孔有可能通过隧道进入栅极介质，从而产生固定的正电荷，尽管随着NBIS的局部内置电场的增加，空穴注入的速度减慢了，但由于光照引起的氧空位的不断电离，该器件的退化并没有停止。GQDs-IGO-0 TFTs在光照下Ioff的增加可以解释为光照激发效应超过了PBIS中偏置电压的捕获效应，因此电子质量在沟道层中被传输，器件不能有效地关闭。

【全文小结】

1.提出一种基于全溶液法制备GQDs-InGaO薄膜晶体管。

2.GQDs有助于提高InGaO薄膜晶体管的电学性能。

3.GQDs-InGaO薄膜晶体管具有良好的偏压稳定性和偏压光照稳定性。
