神器,消失了!NIST改进其用于测量质量的旗舰设备 NIST-4基布尔天平首次直接采用了电阻量子标准。

QHARS装置使用附着在超导电触点上的石墨烯片(单层碳原子)。当冷却到低温并置于强磁场中时,石墨烯中的电子开始闭环运动,这种现象称为量子霍尔效应。这种行为导致石墨烯具有特定的电阻,为测量NIST-4基布尔天平中的电流提供了绝对参考。

神器,消失了!NIST改进其用于测量质量的旗舰设备 NIST-4基布尔天平首次直接采用了电阻量子标准。

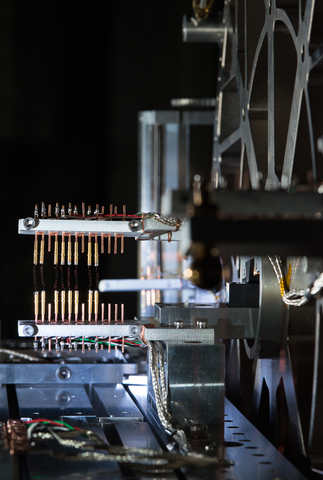

NIST-4 基布尔天平是一种机电机器,可测量大约 1 kg 的物体质量。在这里,您可以看到摆轮的顶部,其中包括一个随着摆轮两侧移动而来回旋转的轮子。在图像左侧可以看到一组细电线,将电磁线圈(未附图)连接到天平的其他关键部件。顺便说一下,细线像弹簧一样盘绕而不是被拉直的原因是,当轮子来回移动时,电线会拉伸而不会相互接触。

Credit: 詹妮弗·劳伦·李/NIST

在美国国家标准与技术研究院(NIST)一个明亮的地下实验室里,坐着一台房间大小的机电机器,称为NIST-4基布尔天平

该仪器已经可以测量大约1公斤重的物体质量,大约与一夸脱牛奶一样重,与世界上任何设备一样精确。但是现在,NIST研究人员通过添加定制设备进一步提高了Kibble天平的性能,该设备提供了电阻的精确定义。该器件被称为量子霍尔阵列电阻标准(QHARS),它由一组较小的器件组成,这些器件使用量子物理学的怪癖来产生极其精确的电阻量。研究人员在Nature Communications论文中描述了他们的工作。

这一改进应该有助于科学家使用他们的天平以高精度测量小于1千克的质量,这是其他基布尔天平以前没有做到的。

NIST-4 测量值用于帮助科学家在 2019 年重新定义千克,这是国际单位制 (SI) 中的基本质量单位。从市场产品到感冒药中的成分,所有必须称重的东西都依赖于这种新的质量定义

新的定制QHARS设备是测量标准的一个例子 – 与物理量(如长度,时间或亮度)具有某种预定义关系的物体或仪器。在这种情况下,标准是使用量子原理产生精确电阻的电气设备。然后,产生的阻力可作为基布尔天平操作期间的参考。

科学家们首次将量子电阻标准直接集成到使用独一无二的NIST-4基布尔天平进行的质量测量中。以这种方式使用量子标准可以提高测量的准确性。该动画显示了称为QHARS的新量子电阻标准的工作原理。QHARS装置使用附着在超导电触点上的石墨烯片(单层碳原子)。当冷却到低温并置于强磁场中时,石墨烯中的电子开始闭环运动,这种现象称为量子霍尔效应。这种行为导致石墨烯具有特定的电阻,为测量NIST-4基布尔天平中的电流提供了绝对参考。

Credit: 肖恩·凯利/NIST

在这项工作之前,NIST-4基布尔天平依赖于不同的标准仪器,该仪器也提供了电阻的精确定义。但由于技术原因,该设备无法直接纳入天平。

为了解决这个问题,研究人员不得不采用另一个物体 – 称为伪像 – 并使用标准来校准或评估该伪影。然后,他们将工件直接与NIST-4 Kibble天平一起使用。

新设置消除了对电阻伪影的需求,提高了天平的准确性。

“做额外的校准电阻器的步骤降低了质量测量的准确性,”NIST的Darine Haddad说。“因为我们现在直接使用量子标准而不是人工制品,所以我们完全消除了校准步骤。这降低了电阻的不确定性,“这意味着阻力的准确性有了显着提高。

“当前”困境

NIST-4 基布尔天平机的工作原理是比较机械力和电磁力。简而言之,一个质量位于天平上,重力将其拉下。然后,研究人员将电流泵送通过位于磁场中的线圈,电流将质量向上推,有效地将其悬浮在半空中。科学家测量漂浮物体所需的电流量,精确平衡它。如果你能测量电流,你就可以计算出物体的质量。

但要做到这一点,测量科学家需要准确知道有多少电流以高精度流过线圈。他们通过测量另外两个更容易测量的值来做到这一点:电压和电阻。

量子电压标准已经集成到器件中。但是量子电阻标准不能直接使用,因为由砷化镓(GaAs)制成的传统器件无法在悬浮宏观尺度物体(如50克或100克质量)所需的相对大量的电流下正常工作。因此,GaAs器件被单独用于测量新校准物体的电阻,然后将其插入NIST-4并用于实际测量。

卡塔尔

构成 QHARS 设备的单元阵列的特写。坐在黄金平台上的电子芯片长约7毫米,宽约3.5毫米,大约是铅笔橡皮擦的大小。

Credit: 阿里雷扎·帕纳/NIST

新的QHARS救援

为了解决这个问题,NIST一直在设计和测试一种新型的量子电阻器件:QHARS。代替GaAs,该仪器由石墨烯制成 – 单原子层厚的碳原子片多年来一直是一个热门话题,因为它在各种用途中的承诺,包括更快和灵活的电子产品。

NIST开发的新型石墨烯QHARS将电流并联通过13个较小元件的阵列。这些元素的工作原理是所谓的量子霍尔效应,其中电阻被“量子化”——也就是说,它只能有几个可能的、非常具体和可预测的值。这使得该设备成为在量子水平上准确的电阻标准。(请参阅动画。

同时使用 13 个量子霍尔电阻单元可进一步增加新型 QHARS 可处理的电流量。

“我们需要大约700微安[百万分之一安]在线圈中流动,以悬浮100克的质量,”Haddad说。“在砷化镓电阻标准中,你不能这样做。

为了证明这种新的量子电阻标准可以在NIST-4中工作,Haddad和她的团队一次使用多个QHARS设备,并将他们的结果与GaAs量子电阻标准间接进行比较。50克质量测量的结果彼此非常一致 – “它就像它得到的那样好,”Haddad说。

新电阻标准的未来模型可能会有进一步的改进。为了工作,传统的GaAs器件和石墨烯QHARS都必须冷却到绝对零度以上几度,并暴露在自己的高磁场中。有朝一日,可以开发出一种QHARS式设备,可以在室温和零磁场下工作,这将使整个系统更加紧凑。

此外,与旧的电阻标准不同,下一代QHARS可以是可编程的,这意味着仪器将更加通用:科学家可以使用一个设备来产生不同数量的电阻,具体取决于特定实验的需求。

“一种可编程的量子电阻标准,在室温下以低磁场工作:这就是物理学家试图推动的,”哈达德说。

— 由Jennifer Lauren Lee报道和撰写

论文:Frank C. Seifert, Alireza R. Panna, I-Fan Hu, Lorenz H. Keck, Leon S. Chao, Shamith U. Payagala, Dean G. Jarrett, Chieh-I Liu, Dipanjan Saha, Randolph E. Elmquist, Stephan Schlamminger, Albert F. Rigosi, David B. Newell and Darine Haddad. A macroscopic mass from quantum mechanics in an integrated approach. Nature Communications. Published Dec. 10, 2022. DOI: https: 10.1038/s42005-022-01088-7
