国家电网供电局配网线路有水泥电线杆和钢管电线杆，本次我们施工的是水泥电线杆石墨烯接地改造，下面就跟大家分享一下石墨烯复合接地材料安装纪实。本次石墨烯接地材料安装涉及单根水泥杆和双杆台变，我们根据接地图纸设计进行施工。

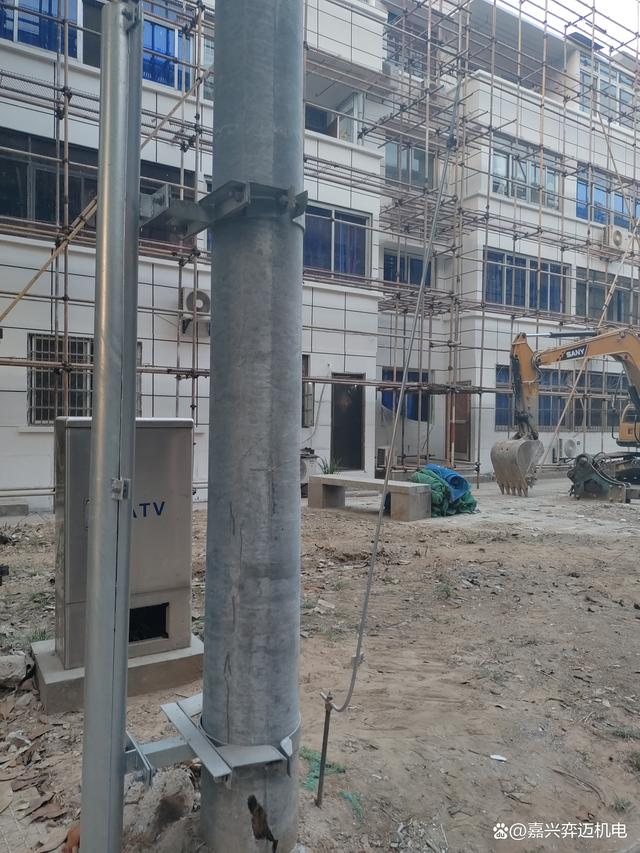

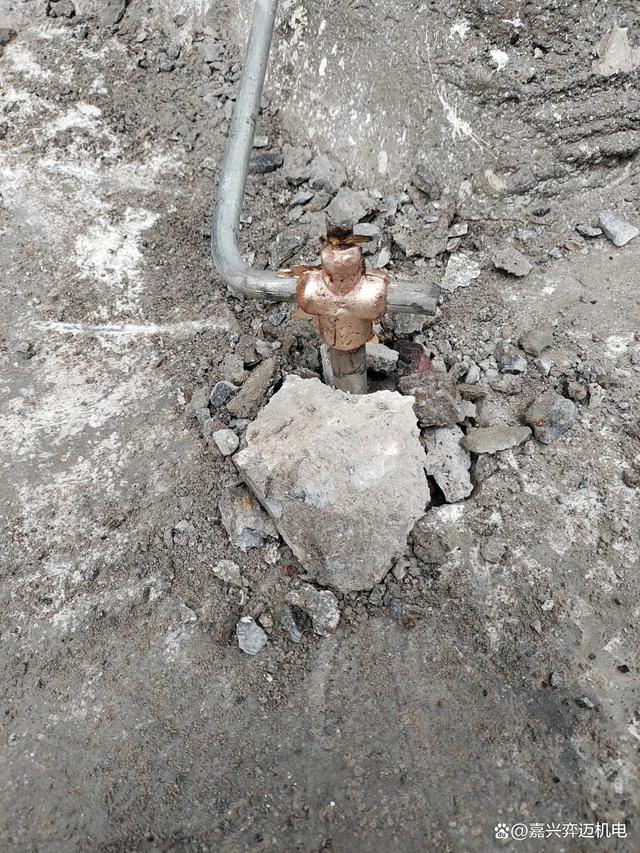

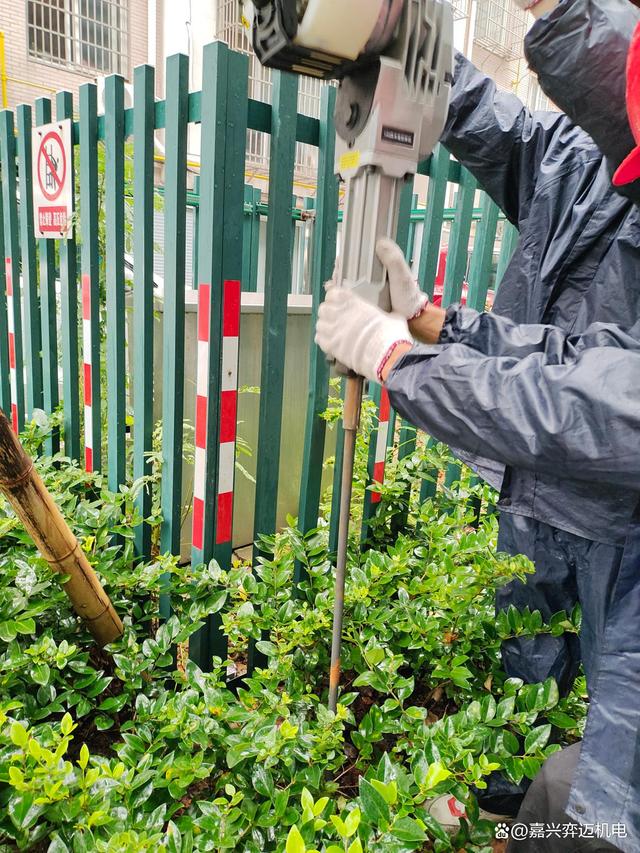

配网单根水泥电线杆接地，根据设计要求接地电阻值要求小于10Ω或者小于4Ω，我们采用单点接地法，在距离电线杆0.5m左右的位置依次安装石墨烯六角合金尖头、石墨烯保护器、石墨烯复合接地极，引出地面部分我们采用石墨烯复合接地引线，石墨烯复合接地棒和石墨烯复合接地导线之间采用热熔焊接方式连接。

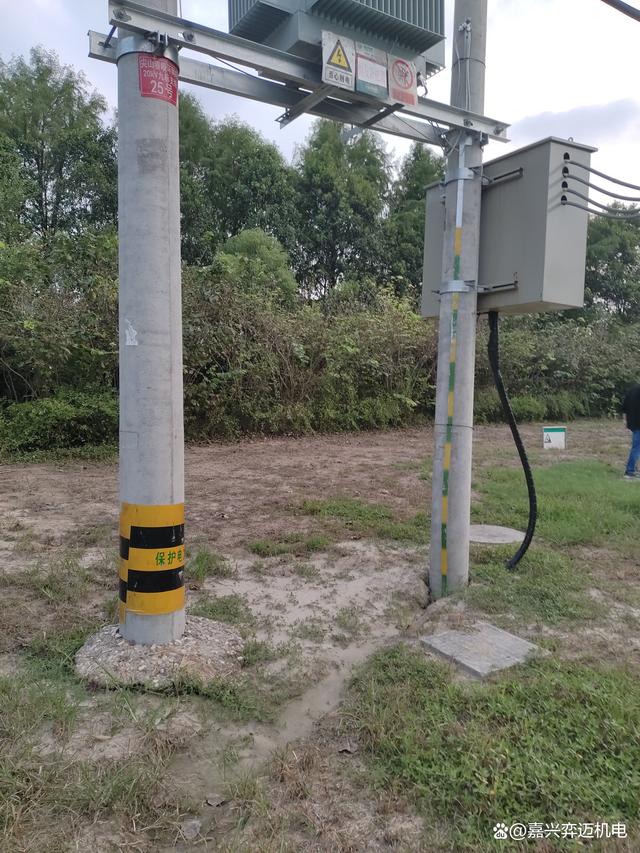

配网台变接地，根据设计要求接地电阻值要求小于10Ω或者小于4Ω，我们采用多点接地法，在距离电线杆设计位置依次安装石墨烯六角合金尖头、石墨烯保护器、石墨烯合金接地棒，引出地面部分我们采用两根石墨烯复合接地导线引下线，石墨烯复合接地棒和石墨烯复合接地导线之间采用放热焊接方式连接。
通过新型石墨烯复合接地材料的应用，我们顺利降阻到目标值。
