【总结1】巯基(-SH)功能化氧化石墨烯(GO)制备方法

【方法一:酰胺键法】【方法二:(3-Mercaptopropyl)triethoxysilane (3-巯基丙基)三甲氧基硅烷法】

【方法一:酰胺键法】

案例1

【总结1】巯基(-SH)功能化氧化石墨烯(GO)制备方法

实验方法:

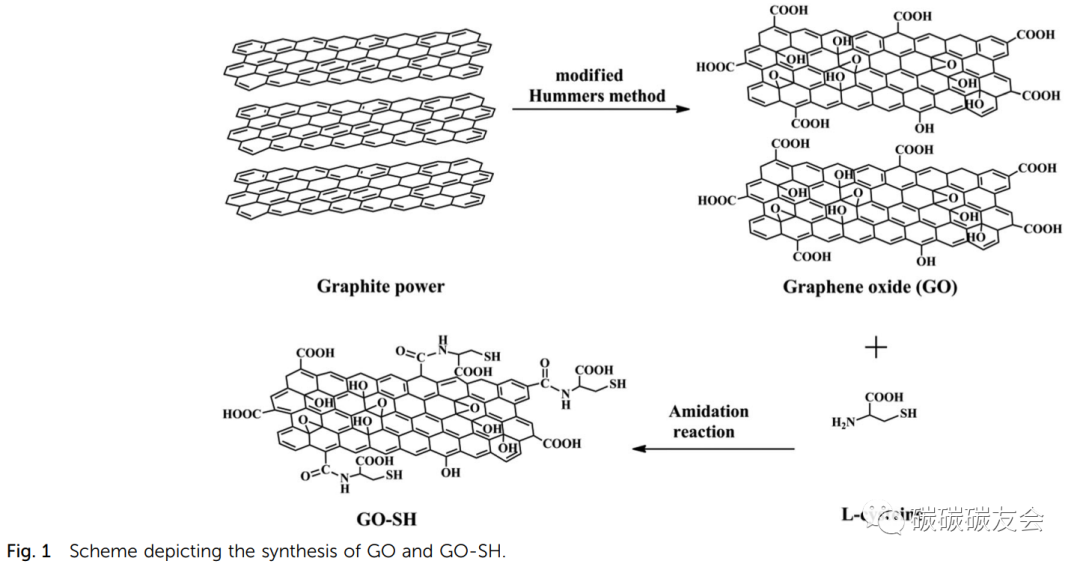

a 根据Hummers方法从天然石墨中剥离GO片。简言之,将500mg天然石墨粉末和2g NaNO3加入50mL烧杯中。加入12ml 98%硫酸后,将混合物搅拌20分钟并在冰水浴中冷却。在5分钟内将KMnO4(3g,99%)逐渐加入到混合物中。将混合物在0℃下再保持2小时。然后,用水浴代替冰浴,将混合物加热至35℃并保持该温度30分钟。随着反应的进行,混合物逐渐变稠。接着,向烧杯中缓慢加入40mL去离子(DI)水,并将混合物的温度升高至100℃。15分钟后,将反应混合物冷却至室温,并用70mL去离子水进一步稀释。然后向悬浮液中加入过氧化氢(35%,10mL)以减少残留的高锰酸盐并将二氧化锰氧化为无色硫酸锰。用过氧化物处理后,悬浮液变成亮黄色。过滤悬浮液并用400mL 5%盐酸溶液洗涤两次。

b 然后,在3天后将所得混合物相对于DI透析以去除残余离子。将最终产物再悬浮在DI水中,并置于超声发生器中30分钟。剥离后,将悬浮液离心(10 000rpm,15分钟)数次。最后,通过冷冻干燥干燥GO悬浮液。

c 然后将制备的GO用作合成GO-SH的前体。将EDC和NHS添加到MES缓冲液(pH 5.6)中含有GO(20mL,1mg mL-1)的悬浮液中,然后将混合物超声处理30分钟。将L-半胱氨酸(25mg)添加到上述悬浮液中并在室温下在黑暗中搅拌48小时。在反应结束时,用冰水洗涤混合物,并以10000rpm离心5分钟,并丢弃上清液。随后,将得到的官能化GO-SH分散在磷酸盐缓冲液(PBS,pH 7.4)中,并超声处理15分钟以获得均匀的分散体。

案例2

【总结1】巯基(-SH)功能化氧化石墨烯(GO)制备方法

【总结1】巯基(-SH)功能化氧化石墨烯(GO)制备方法

实验方法:

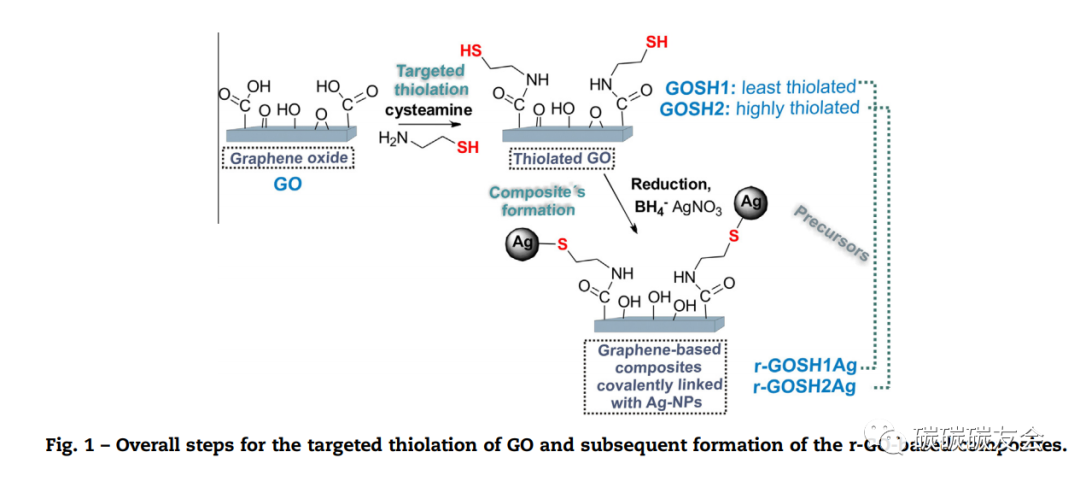

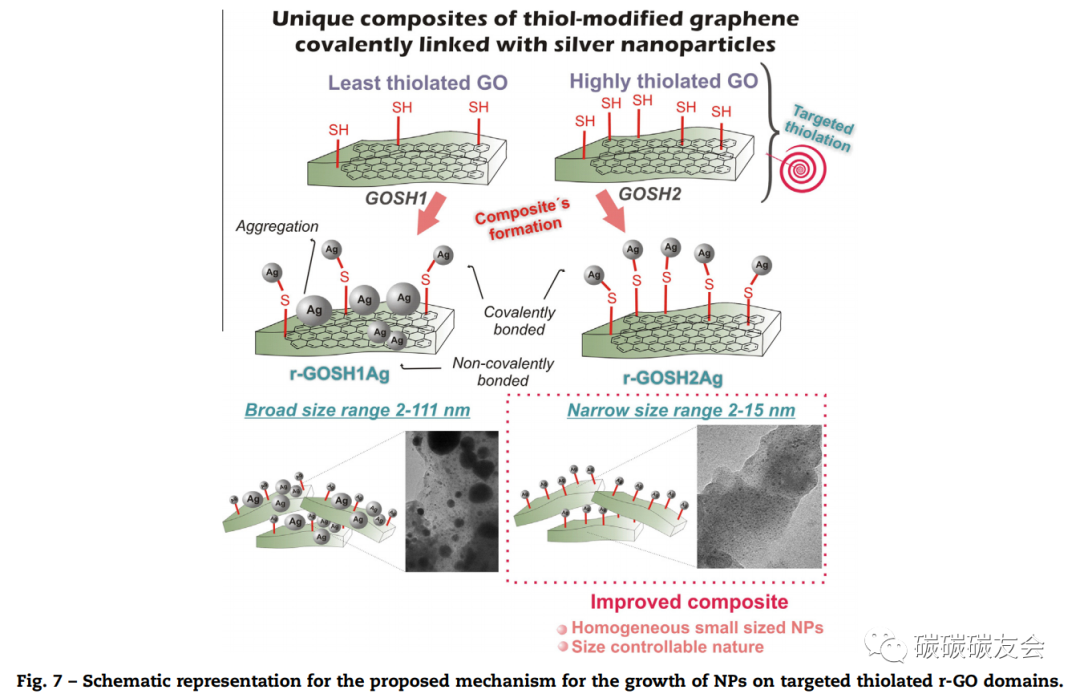

通过石墨粉末的氧化,使用改进的Hummers方法获得多层GO,从而形成GO分散体。在冰浴下,将获得的去角质GO分散体(100.0 mL的1 mg/mL)与3.4 g NHS(30.0 mmol)和5.7 g EDC(30.0毫摩尔)混合到圆烧瓶中。剧烈搅拌2小时后,向混合物中加入0.40g CA(3.52mmol),并在室温下搅拌过夜。通过过滤分离得到的硫醇改性GO固体(此后称为GOSH1),用蒸馏水反复洗涤并在50℃下干燥。通过进行类似的合成,改变硫醇官能化程度,但使用更高量的CA(2g,17.6mmol)。

案例3

【总结1】巯基(-SH)功能化氧化石墨烯(GO)制备方法

实验方法:

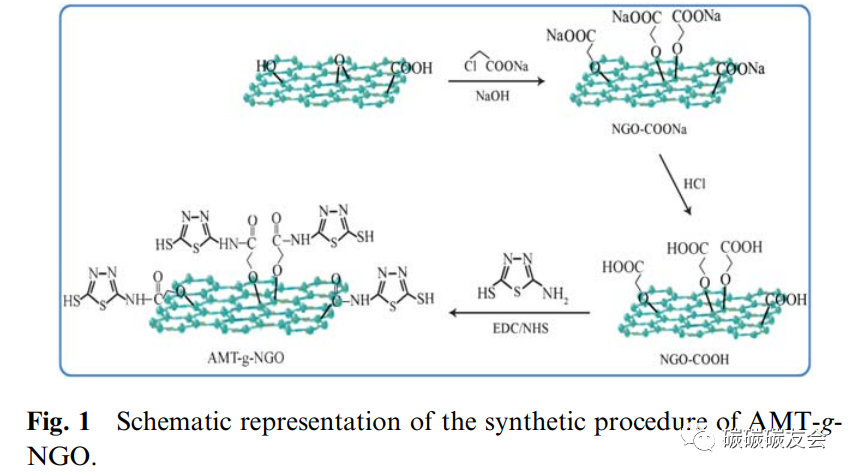

图1显示了AMT-g-NGO的合成路线。在第一步中,GO(100 mg)的超声处理产生NGO.。GO片中有羟基、环氧化物和酯基。通过将NGO与ClCH2COOH(5 g)和NaOH(5克)混合,将这些基团转化为COOH基团,并且在反应过程中NGO的颜色从棕色变为黑色。通过蒸馏水从反应混合物中除去盐和NaOH后,通过超声处理将沉淀分散在甲醇中。然后将EDC(125mg)和NHS(182.5mg)添加到上述分散体中,并通过超声处理该混合物2小时。在下一步中,将过量的AMT添加到上述混合物中,并在室温下搅拌24小时。离心并用甲醇重复洗涤后,获得AMT gNGO。最后,AMT-g-NGO在真空下干燥。

【方法二:(3-Mercaptopropyl)triethoxysilane (3-巯基丙基)三甲氧基硅烷法】

【总结1】巯基(-SH)功能化氧化石墨烯(GO)制备方法

实验方法:

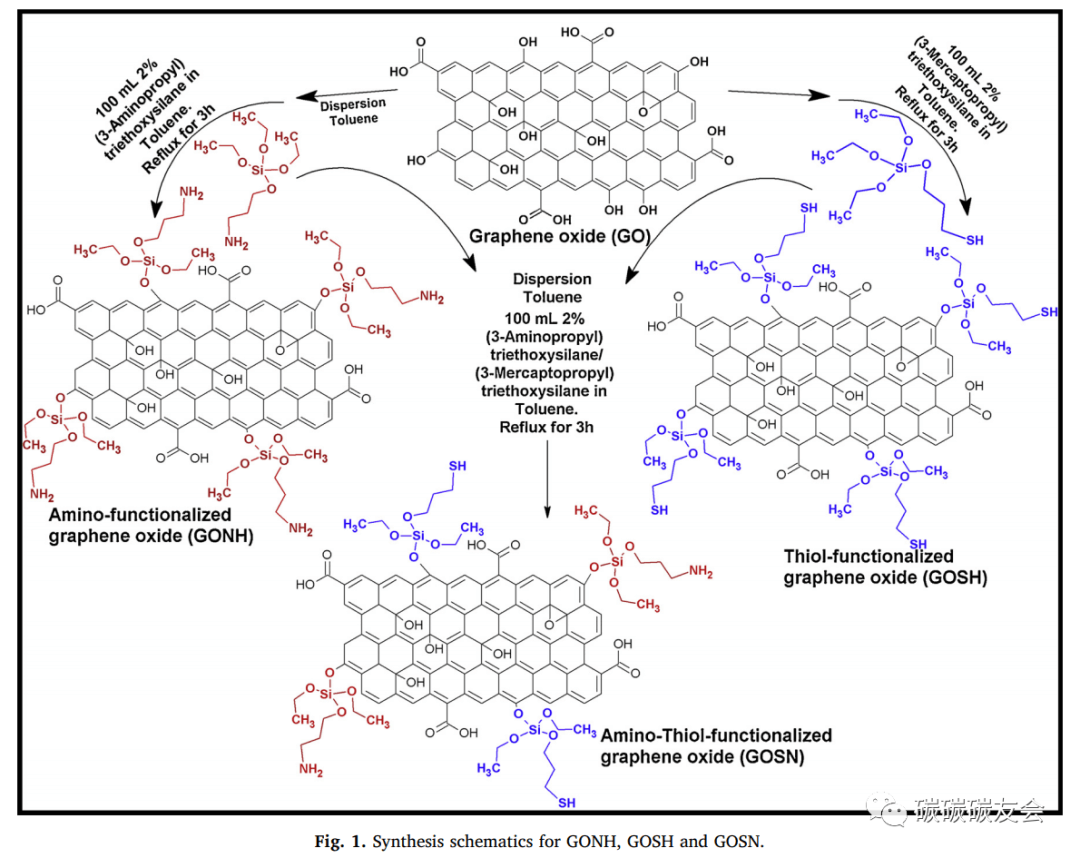

氧化石墨烯(GO)是通过使用改进的Hummer方法剥离天然片状石墨制备的。通常,天然片状石墨在冰水浴中在硝酸钠和硫酸中氧化,然后逐渐加入高锰酸钾,冷却,加入5%硫酸,然后加入过氧化氢。通过多循环纯化过程获得清洁GO,然后测定浓度。氨基/硫醇单官能化GO的合成遵循类似的方法;将GO片分散在甲苯中2%体积的APTES或MPTES中,将其在100℃下回流3小时,冷却至室温,将氨基官能化GO(GONH)和硫代硫酸化GO(GOSH)分别洗涤两次,以通过在甲苯中分散并搅拌20分钟和超声处理5分钟来去除任何吸附的试剂。通过真空过滤和干燥回收吸附剂。按照相同的方法合成双(氨基和硫醇)官能化GO(GOSN),不同的是在相同的甲苯溶液中使用APTES和MPTES各2%体积。

本文来自碳碳碳友会,本文观点不代表石墨烯网立场,转载请联系原作者。

(0)
石墨烯网石墨烯网
上一篇 2023年1月9日
下一篇 2023年1月9日

相关推荐

发表回复

登录后才能评论
客服

电话:134 0537 7819
邮箱:87760537@qq.com

返回顶部
