成果简介
本文，北京航空航天大学吴俊涛副教授团队在《Polymers》期刊发表名为“Mechanically Robust and Flexible GO/PI Hybrid Aerogels as Highly Efficient Oil Absorbents”的论文，研究采用简便方法制备了机械坚固且灵活的氧化石墨烯/聚酰亚胺（GO/PI）杂化气凝胶（GIA），其中水溶性聚酰亚胺前驱体和氧化石墨烯（GO）片的混合悬浮液被冷冻干燥，然后进行常规的热亚胺化过程。获得的多孔 GIA 不仅表现出出色的弹性和极低的密度值（从 33.3 到 38.9 mg.cm−3），具有优异的抗压强度（121.7 KPa）。
GIAs可以支持其自身重量的31,250倍，这种承载能力远高于其他典型的碳基气凝胶。拥有这样的多孔结构，以及高强度和高韧性的特性使GIAs成为石油泄漏清理材料的理想候选材料。油/有机溶剂的吸收能力从14.6到85，高于大多数其他气凝胶（海绵）。凭借其广泛的温度耐受性和酸性稳定性，独特的多功能GIA有望将其应用范围进一步扩大到极端环境。
图文导读

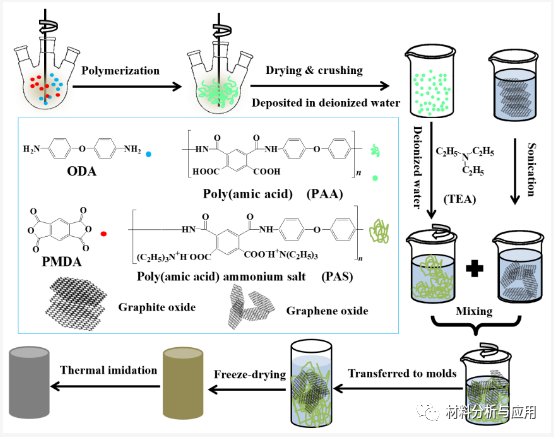

方案1.GIA的制备示意图

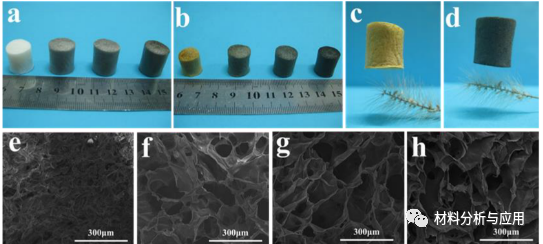

图1.GIA 的宏观和微观结构。

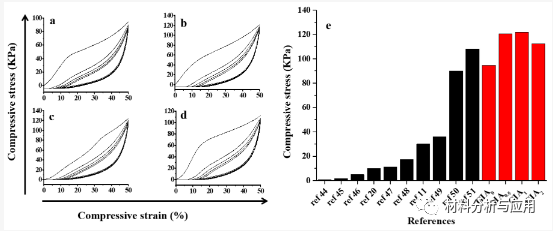

图2.GIA 的机械性能

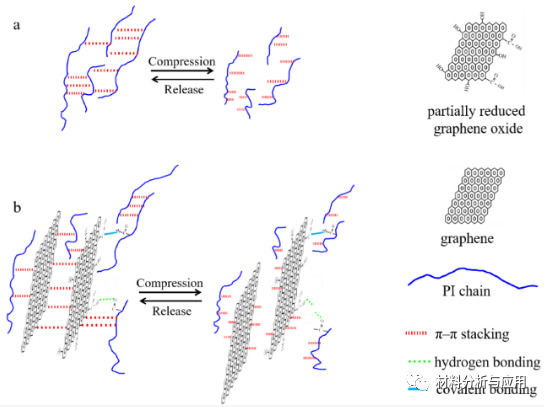

图3.纯PI气凝胶（a）和杂化气凝胶（b）的强化和增韧机理示意图。

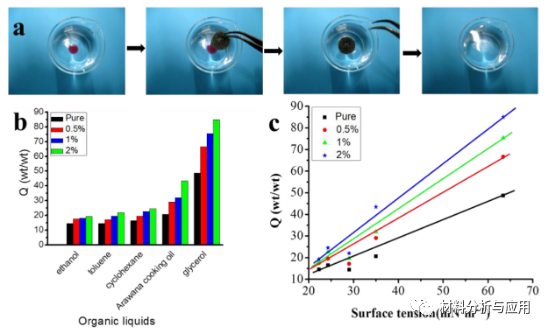

图4.GIA 的吸油特性。
小结
成功合成了具有良好机械性能、宽耐温性、耐酸性、高疏水性和高吸收能力的GIA，为探索气凝胶的多功能实际应用，特别是在极端环境中的应用铺平了道路。
文献：https://doi.org/10.3390/polym14224903
本文来自材料分析与应用，本文观点不代表石墨烯网立场，转载请联系原作者。
