成果简介
透明导电电极已广泛应用于太阳能电池、显示器、触控设备等光电器件中。尽管氧化石墨烯和银纳米线引起了人们的广泛关注，但仍需要具有有效集成电学和光学性能的新型透明导电材料。然而，有几个缺点，包括高氧化不稳定性和与基板的界面键合，应该克服这些缺点，以便在透明导电电极中广泛使用金属纳米线。
西安交通大学崔健磊教授团队在《Appl Surf Sci》期刊发表名为“Structural, optical, and electrical characterizations of silver nanowire/single-layer graphene oxide composite film”的论文，研究展示了一种基于溶液的简单方法，用于制造基于银纳米线/单层氧化石墨烯 (AgNWs/SLGO) 的混合透明导电电极。所得嵌入式电极在 550 nm 的紫外-可见光谱区域具有 91% 的透明度和 11 Ω/sq 的低薄层电阻，在室温和环境空气中两个月后没有降解。测试了高温高湿环境下的热稳定性。AgNWs/SLGO复合薄膜优异的环境和热稳定性可能有助于它们在下一代光电器件中的应用。
图文导读

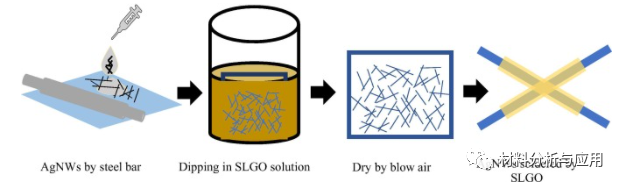

图1。AgNWs / SLGO混合膜的制造示意图。

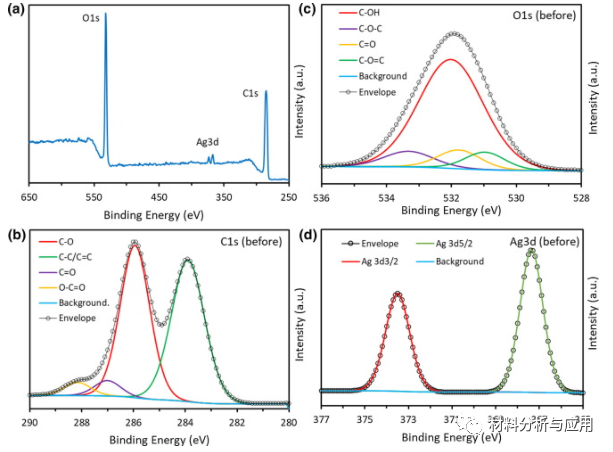

图2。(a) AgNWs/SLGO 复合膜在两个月前的 XP 测量光谱和(b) C 1s、(c) O 1s 和(d) Ag 3d 的相应 HR-XP 光谱。

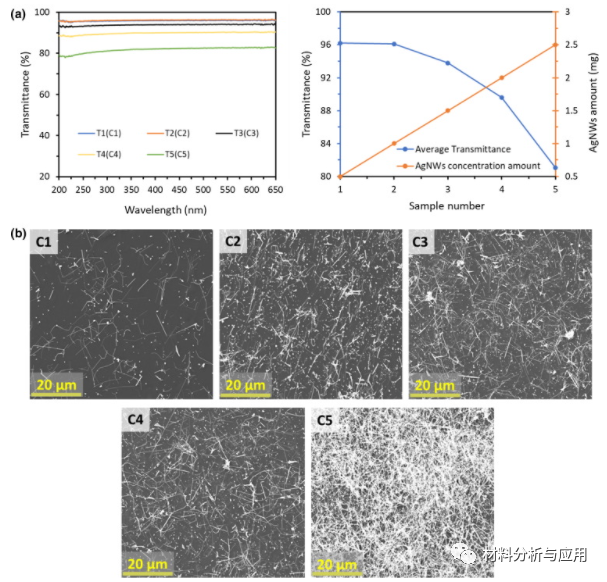

图3。(a)五个代表性 AgNW 渗透网络量下的透射率，(b) SEM 结果在 AgNW 渗透网络浓度为 10 mg/mL 和五个代表性量下，以及(c)根据 AgNW 浓度的五个样品的平均透射率.

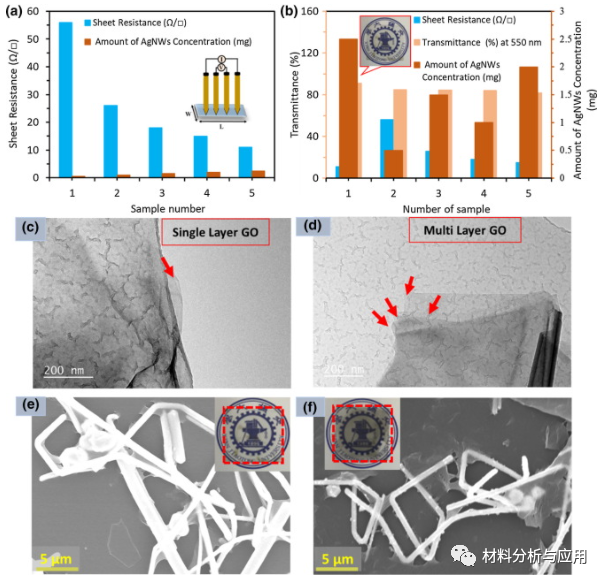

图4、AgNWs/SLGO复合薄膜的电学性能
文献：https://doi.org/10.1016/j.apsusc.2022.154343
本文来自材料分析与应用，本文观点不代表石墨烯网立场，转载请联系原作者。
