用于低成本石墨烯器件大规模生产的新产品

石墨烯集成和制造技术正在达到新的水平。Graphenea Foundry宣布了两款新产品，这些产品利用规模经济和半导体制造方法来制造使石墨烯晶体管比以往任何时候都更容易获得的器件。

新的S4x4对产品是石墨烯场效应晶体管GFET品牌中新类别中的第一个。新类别被称为mGFET或miniGFET，是该公司销售的所有产品价值链中最高的。这些器件在芯片载体中制造和封装，可与新发布的Graphenea卡一起使用，以实现无缝传感器开发。

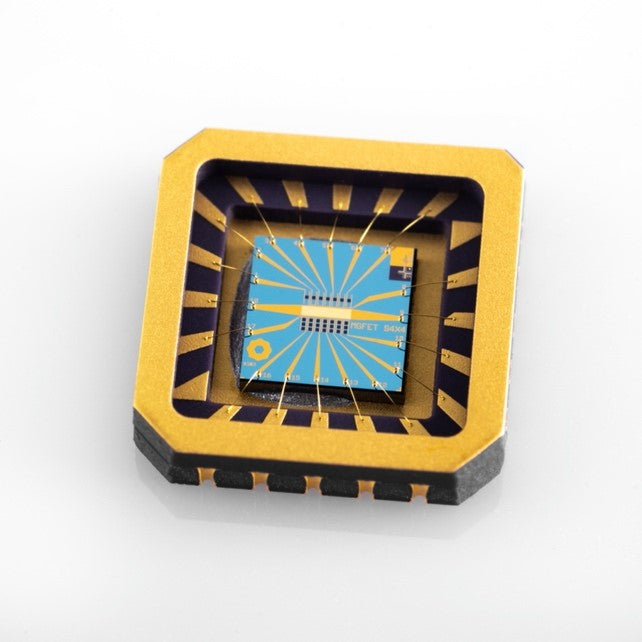

新产品体现了当今电子产品制造链的几个步骤。制造始于晶圆级大量器件的制造，其中使用不同步骤的组合来创建为当今世界提供动力的小型化结构。然后将晶圆切成单独的芯片，并封装到具有不同外形尺寸的芯片载体中。将纳米和微观结构与宏观芯片载体接口的最常用方法是引线键合，在此期间，通过超声波焊接将微小的导线从芯片连接到载体。经过最终测试后，这些器件被送到集成设备制造商（IDM）进行最终组装成印刷电路的插座，这些插座将与其他组件组装以制成最终产品。mGFET产品几乎处于该制造链的末端，已通过测试阶段。mGFET S4x4 产品基于 4×4 mm²芯片，包含7个单通道晶体管和7个三通道晶体管，总共28个石墨烯通道用于拾取信号。这些器件采用高 K 电介质 （S4x4） 或聚合物 （S4x4P） 钝化，芯片还具有一个中心电极，可用作液体测量中的电极。在引线键合到无引线芯片载体（可确保最佳电气连接）后，对每个晶体管进行测试，以确保器件良率>85%。

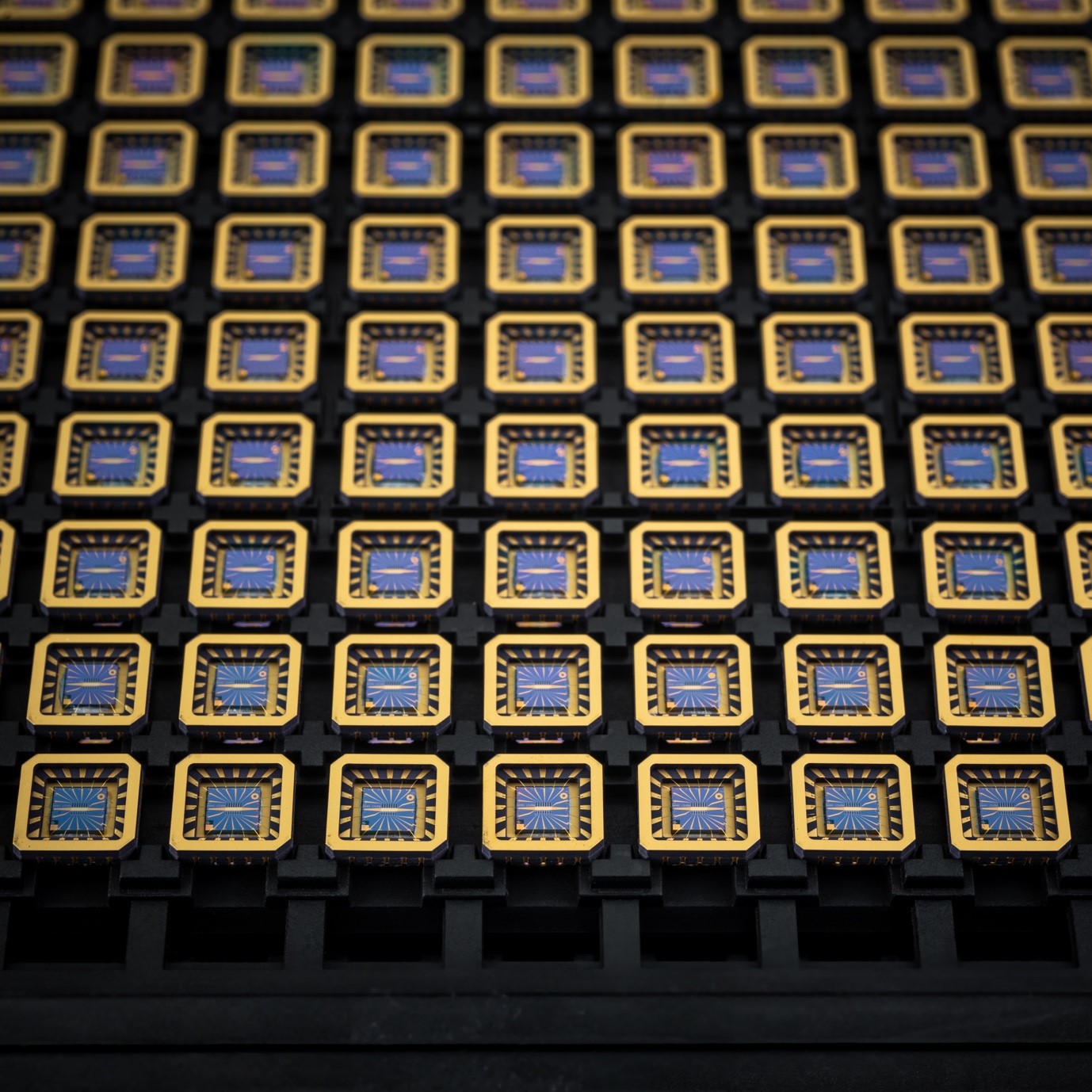

也许最重要的是产品的价格。mGFET的价格从99美元到89欧元起，打破了完全封装器件的100美元障碍，可以集成到标准电子设备中。订单量可以从用于早期原型制作的几台设备到具有数百台设备的JEDEC托盘，这些设备与自动拾取和放置例程兼容。

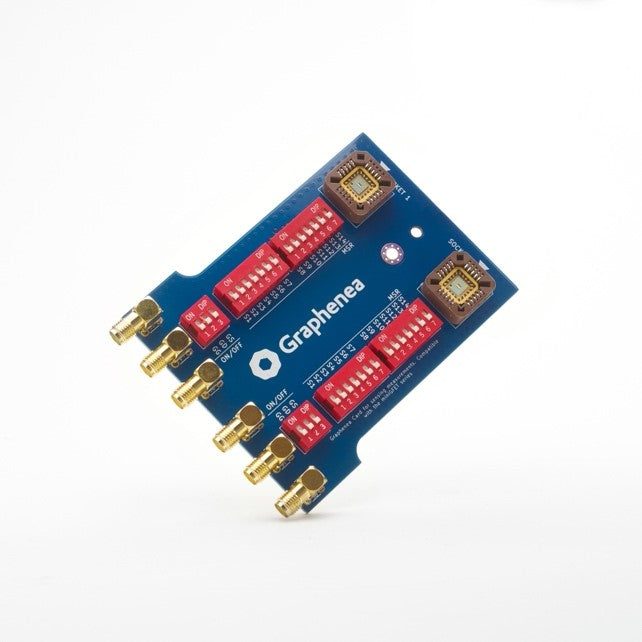

为了进一步简化石墨烯器件的集成和测量，代工厂发布了与mGFET完全兼容的石墨烯卡。该卡具有一个容纳mGFET的插座，并可单独选择芯片上正在测量的晶体管。还有3个全局安全开关，用于将插座与测量设备隔离，同时安全地插入和移除mGFET。通过源极、漏极和栅极 miniBNC 连接器与测量设备的接口，以实现可靠的连接。

利用半导体晶圆厂工艺的方法和经济性，以及其在石墨烯制造和集成方面的丰富经验，Graphenea Foundry已经实现了技术和市场的飞跃，为每个人提供可大规模制造，价格合理的石墨烯器件。毫无疑问，新产品代表了石墨烯行业的一个里程碑，并表明石墨烯铸造厂正在顺利实现其石墨烯集成路线图。
