成果介绍
2D材料及其组装结构的许多有趣性质在很大程度上取决于2D材料的横向尺寸和尺寸分布。因此，多分散2D片材的有效尺寸分离对于理想的应用至关重要。
有鉴于此，近日，韩国科学技术高等研究院（KAIST）Sang Ouk Kim和延世大学Myeong Hee Moon（共同通讯作者）等合作引入场流分级(FlFFF)，实现了高达100 μm的氧化石墨烯(GO)大范围尺寸分级。本文为FlFFF确定了两种不同的分离机制，包括正常模式和空间/超层模式，可以对宽尺寸分布的GO进行尺寸分级，同时采用交叉流场进行GO的扩散或尺寸控制迁移。显然，2D GO片材揭示了与典型球形颗粒不同的尺寸分离行为，这是由其本征平面几何形状引起的。本文还研究了由尺寸分级的GO制备的三种不同石墨烯纤维2D片材尺寸相关的机械和电学性能。这种基于FlFFF的尺寸选择方法可用作对2D材料（包括rGO、TMDs和MXene）进行有效大范围尺寸分离的通用方法。
图文导读

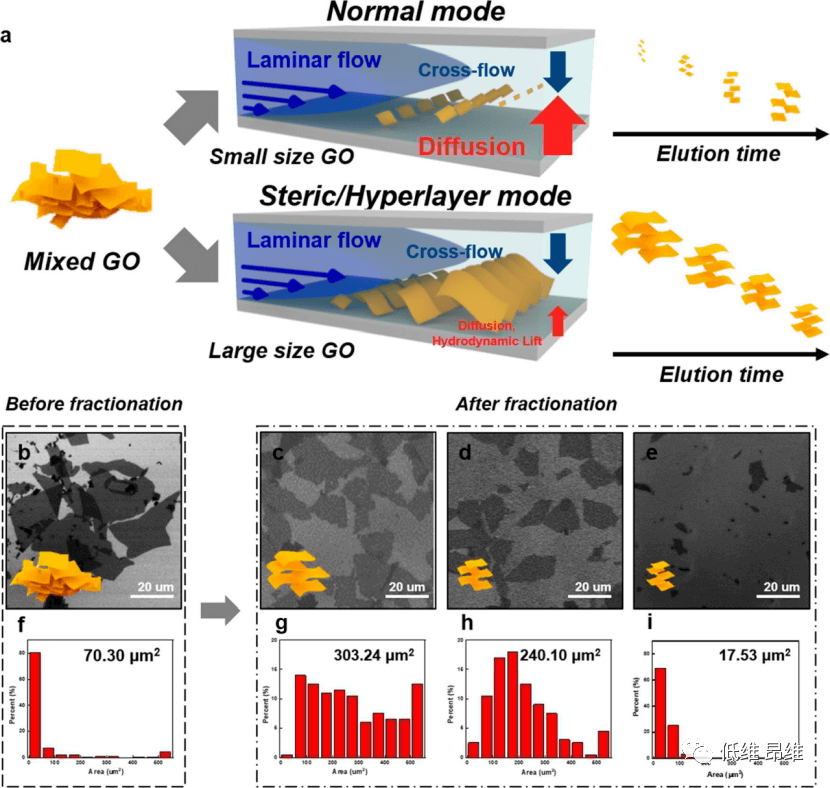

图1. 通过FlFFF对GO进行尺寸分级。

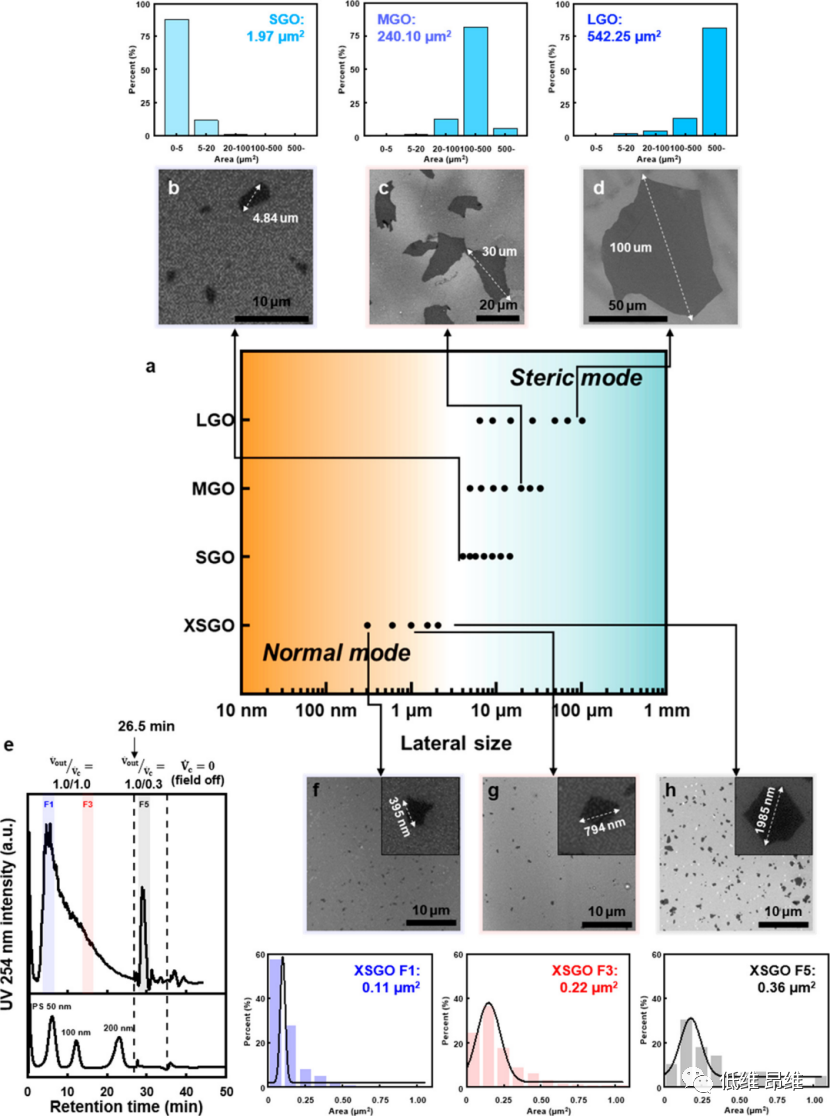

图2. FlFFF对四种不同GO的大范围尺寸分级。

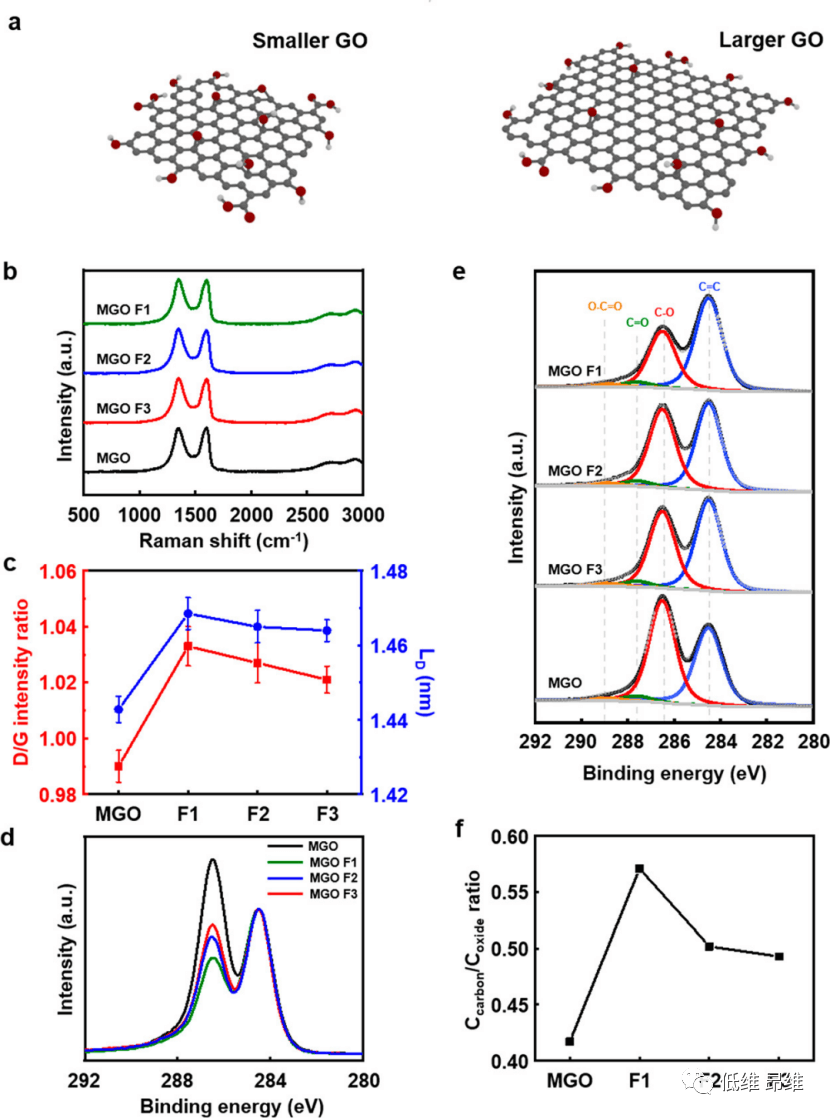

图3. 尺寸分级前后GO的化学分析。

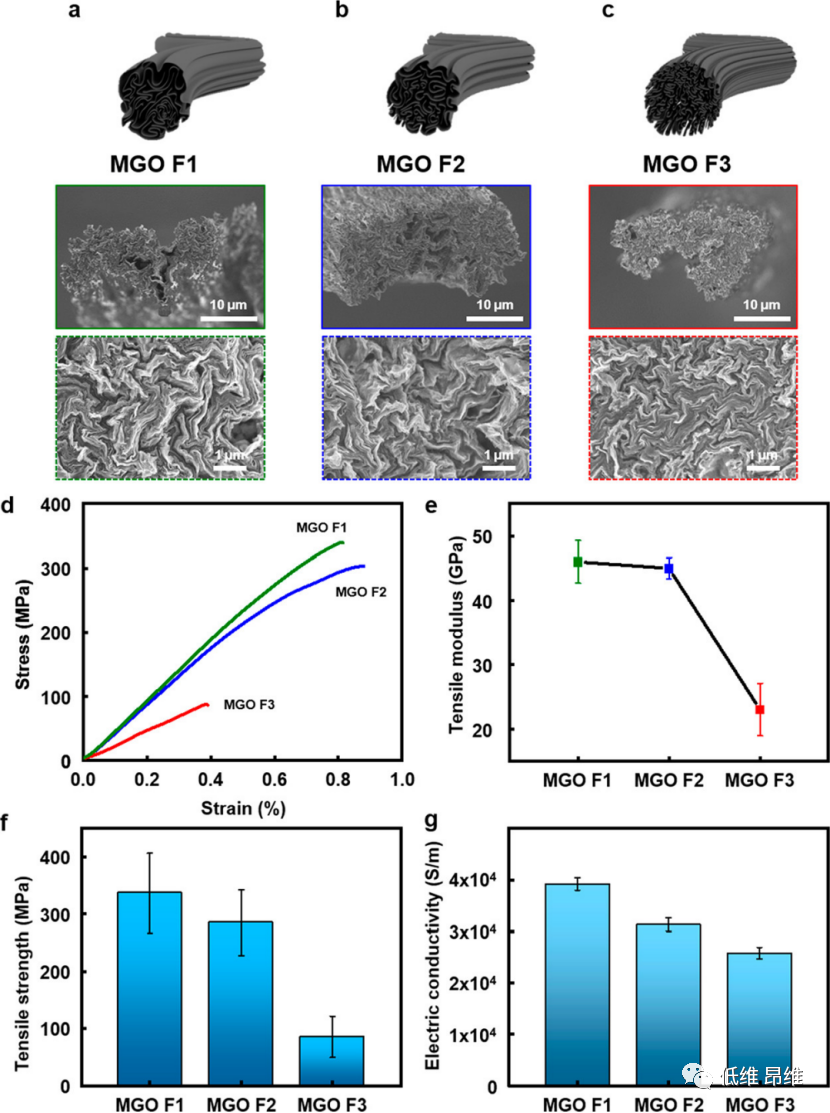

图4. 尺寸分级的石墨烯纤维的机械和电学性能。
文献信息
Wide-Range Size Fractionation of Graphene Oxide by Flow Field-Flow Fractionation
(ACS Nano, 2022, DOI:10.1021/acsnano.2c01402)
文献链接：https://pubs.acs.org/doi/10.1021/acsnano.2c01402
本文来自 低维 昂维，本文观点不代表石墨烯网立场，转载请联系原作者。
