本研究采用刮涂法和丝网印刷法制备石墨烯改性织物,研究其导热性能和熔融金属飞溅加热性能。讨论了涂层方式对其热性能的影响。刮涂织物的穿透深度较低,面内和横切面热导率分别达到 2.08 W/(m·K) 和 0.48 W/(m·K),这意味着其各向异性值为4.3,而对照织物的各向异性值为2.4。熔融金属飞溅撞击后的升高温度从27°C到19°C下降约30%。关于丝网印刷样品,面内与横切面的热导率比值为3.5,温升为25°C。

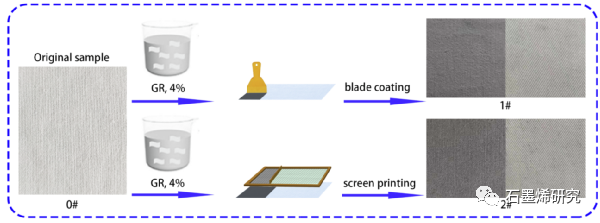

图1. 刮涂法和丝网印刷法制备单面改性织物。

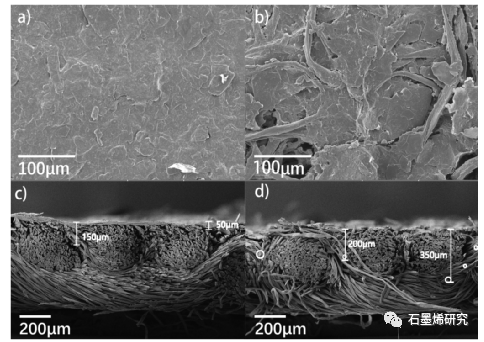

图2. (a,c)1#、(b,d)2#的SEM图像。

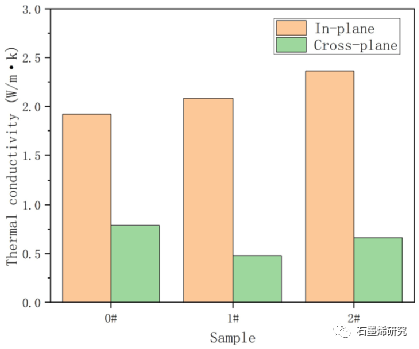

图3. 不同织物的导热系数。
相关研究成果由青岛大学纺织服装学院Baoliang Wei等人于2022年发表在Materials Letters (https://doi.org/10.1016/j.matlet.2022.131787)上。原文:Effect of coating methods on thermal conductivity of graphene-coated fabrics for welding protective clothing。
本文来自石墨烯研究,本文观点不代表石墨烯网立场,转载请联系原作者。
