石墨烯复合垂直接地装置技术标准

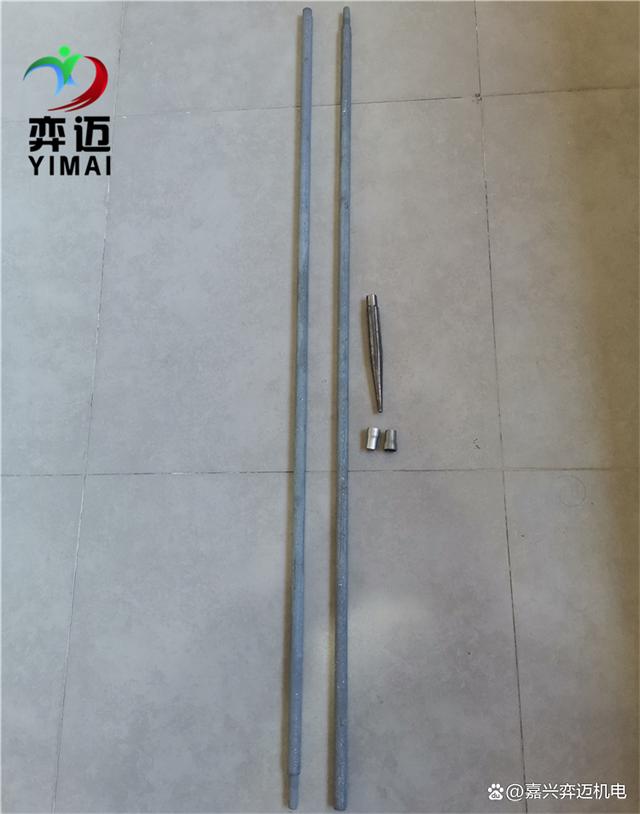

1、墨烯复合快速接地装置

石墨烯复合接地极装置由优质钢材G195表面复合石墨烯及多种金属元素烧结加工而成，具有很强的导电性、抗腐蚀性、降阻性等特点，可保证使用寿命在30年以上。石墨烯复合层应光滑平整，不应有明显的缺陷或其他有害的不规则边缘。应通过国家级检测检验机构检测并出具相应的合格检测报告。产品检测报告应至少包含以下项目：表面质量、石墨烯复合层厚度及均匀性、抗拉强度、弯折性能、结合性能、电阻率及导电率、中性温度-腐蚀性试验。

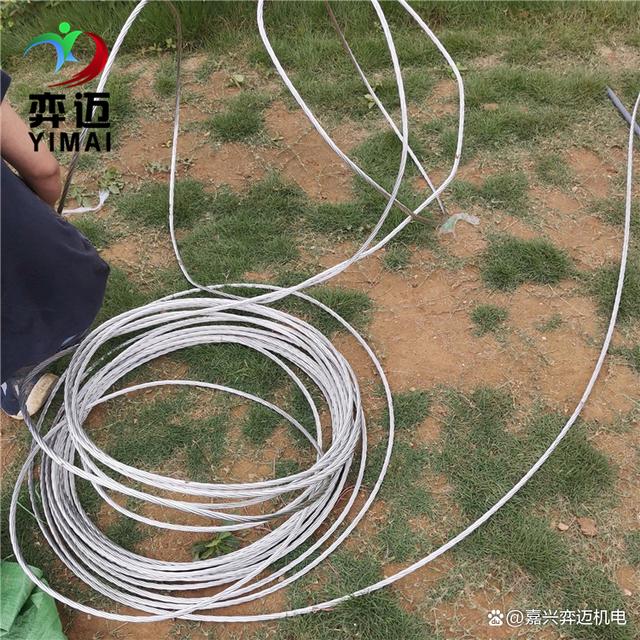

2、石墨烯多层复合水平接地绞线

表面为石墨烯等多种金属复合层，石墨烯复合层厚度不应小于0.254mm，石墨烯复合层均匀性允差要满足DL/T1312—2013中要求。经石墨烯复合层结合性试验后不应出现石墨烯复合层与钢的分离。

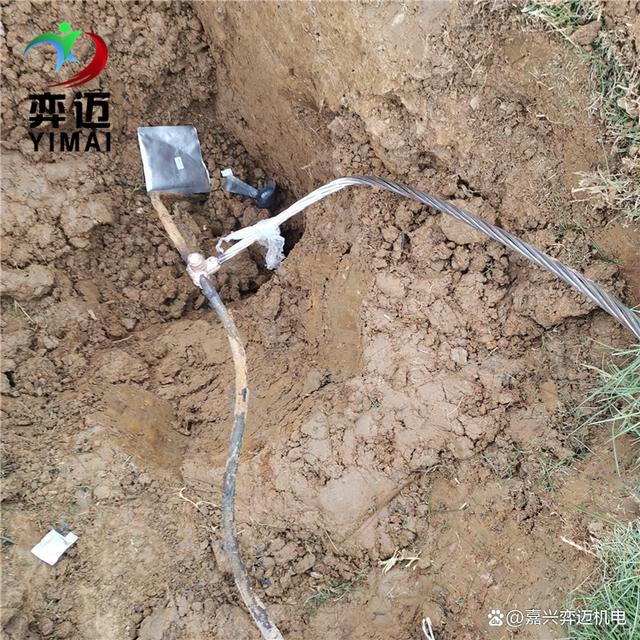

3、放热焊接

石墨烯复合快速接地装置与水平接地体的连接要求选用放热焊接的方式，放热焊接包括放热焊接模具以及焊药（拒绝采用铝夹具，不应采用铝导体作为接地极或接地线）。放热焊接操作应确保操作人员的人身安全，提供放热操作规范性的操作指导文件。放热焊接应通过国家级检测检验机构检测并出具相应的合格检测报告。
