理论考察结果显示，CNT纤维具有优异的强度，但是实际情况CNT的机械性能比理论结果更低。

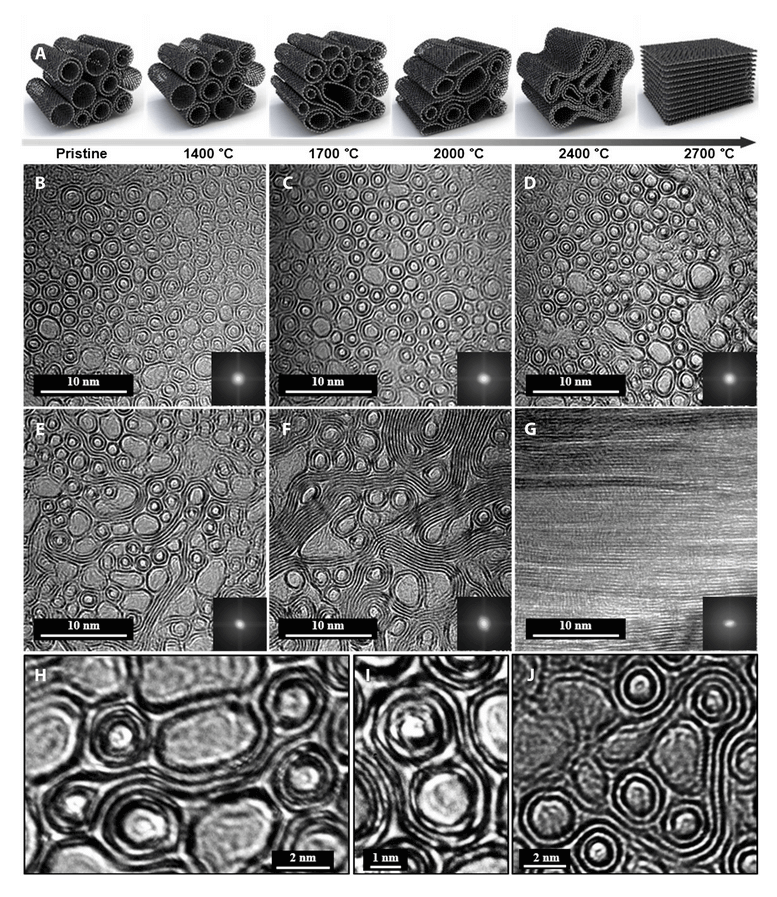

有鉴于此，为了在宏观尺度实现理论上的超高机械强度，西班牙马德里高等材料研究院（IMEDA）Juan J. Vilatela、韩国水原大学Seongwoo Ryu、韩国科学技术研究院（KIST）Bon-Cheol Ku等报道发展了一种碳纳米管通过聚结形成多维度纳米结构的方法，将均匀排列的单壁/双壁碳纳米管束通过石墨化导致纳米管发生坍塌、形成多层内壁结构。
本文要点：
(1)这种纳米结构形成内部相互连接的密堆积石墨畴网络结构，表现接近完美的排列结构和非常高的纵向结晶度，因此提高碳纳米管之间的剪切强度，同时维持较好的柔韧性。
(2)得到的纤维具有优异的抗拉强度（6.57 GPa），优异的模量（629 GPa），优异的导热性（482 W/m·K），优异的导电性（2.2 MS/m），性能突破了传统方法制备的碳纳米管纤维的极限。
参考文献
Juan J. Vilatela*, Seongwoo Ryu*, Bon-Cheol Ku*. et al. Ultrahigh strength, modulus, and conductivity of graphitic fibers by macromolecular coalescence, Sci Adv 2022, 8(16), eabn0939
DOI: 10.1126/sciadv.abn0939
https://www.science.org/doi/10.1126/sciadv.abn0939
本文来自半导体技术情报，本文观点不代表石墨烯网立场，转载请联系原作者。
