南京师范大学、江苏省新型动力电池重点实验室–限制在多层石墨烯薄片中的Sn4P3纳米粒子作为钾离子电池的高性能阳极材料

钾基阳极由于具有较大的理论容量，在钾离子电池(PIBs)中具有不错的应用前景。但由于其电子导电性差、易自聚集、循环过程中体积变化大等原因导致的储钾性能不佳，制约了其实际应用。现在，我们将Sn₄P₃纳米颗粒浸透在多层石墨烯薄片(Sn₄P₃/MGS)中，作为PIBs的阳极材料，大大提高了其储钾性能。具体而言，石墨烯片能够有效抑制Sn₄P₃纳米粒子的聚集，提高电子导电性，并维持结构的完整性。此外，大量的Sn₄P₃纳米粒子浸透在MGS中，为电解液提供了较大的可达区域，从而减小了K⁺和K⁺上插入/提取电子的扩散距离，提高了速率能力。因此，在0.1和1 A g^-1的条件下，优化的Sn₄P₃/MGS含80 wt% Sn₄P₃ (Sn₄P₃/MGS-80)的可逆容量分别为378.2和260.2 mAh g^-1，在0.5 A g^-1时，第1000次循环后仍能76.6%的大容量保持率。

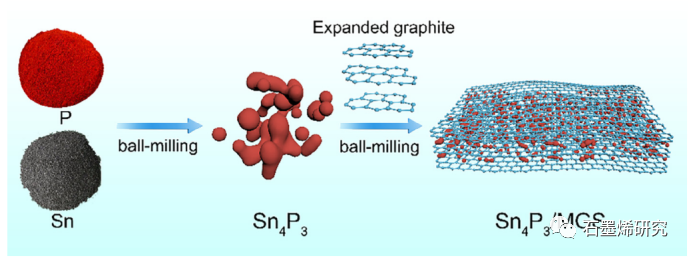

图1. Sn₄P₃/MGS-80合成过程示意图。

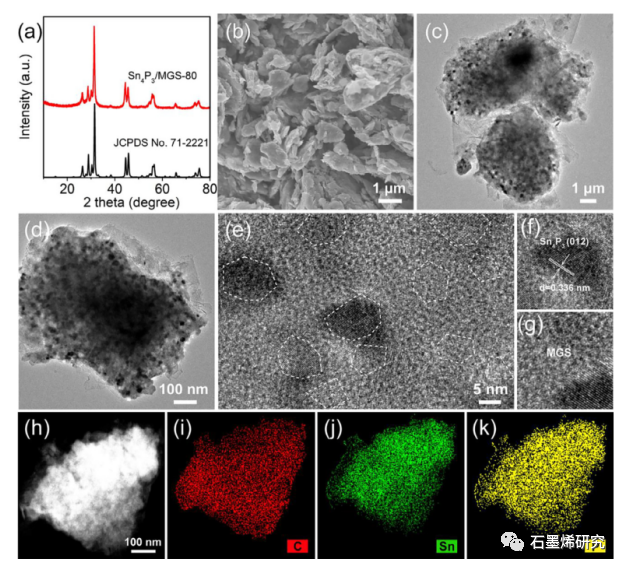

图2. Sn₄P₃/MGS-80杂化物的(a)XRD图，(b) SEM图，(c和d) TEM图，(e-g) HRTEM图，(h-k)对应的能量色散X-射线(EDX)元素映射。

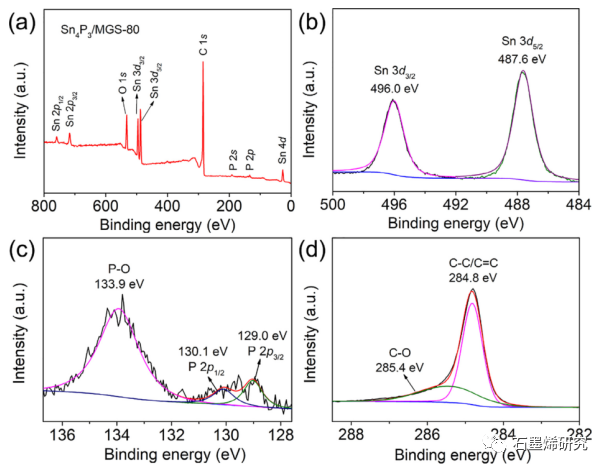

图3. (a) Sn₄P₃/MGS-80的全测量扫描XPS光谱。(b)Sn、(c)P和(d)C的高分辨率XPS图谱。

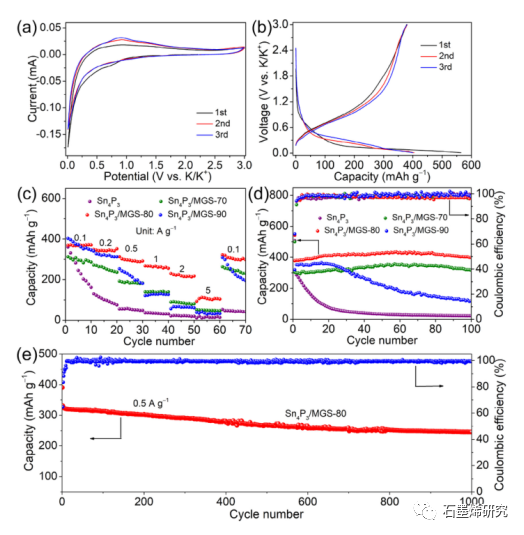

图4. Sn₄P₃/MGS-80电极的(a)CV曲线和(b)恒流放电/充电曲线。裸电极Sn₄P₃、Sn₄P₃/MGS70、Sn₄P₃/MGS-80和Sn₄P₃/MGS-90的(c)速率性能和(d)循环性能。(e) Sn₄P₃/MGS-80电极的延长循环性能。

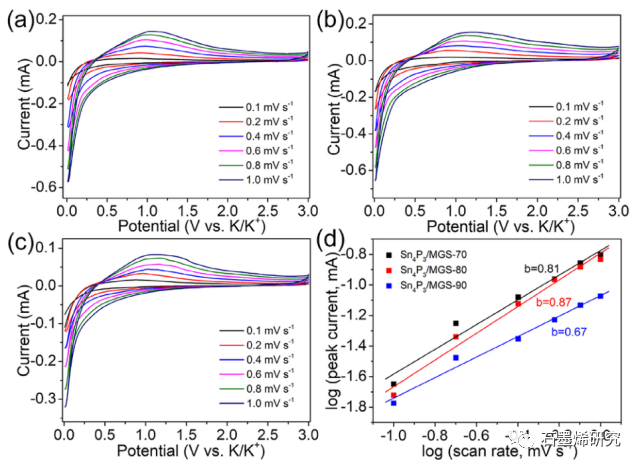

图5. (a)Sn₄P₃/MGS-70，(b)Sn₄P₃/MGS-80，(c)Sn₄P₃/MGS-90阳极在递增的扫描速率下的CV曲线，以及(d)对应的log(i)和log(v)曲线。

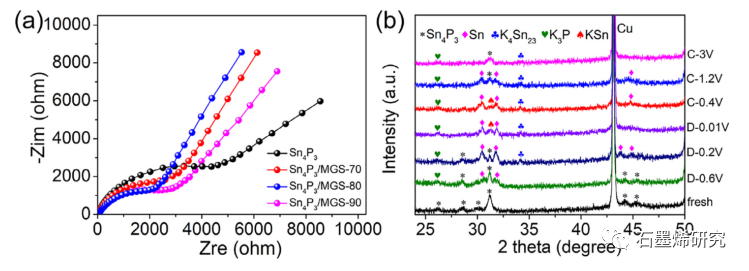

图6. (a)Sn₄P₃、Sn₄P₃/MGS-70、Sn₄P₃/MGS-80和Sn₄P₃/MGS-90电极在100 kHz ~ 0.1 Hz范围内的Nyquist曲线。(b)不同放电/充电状态下Sn₄P₃/MGS-80电极的非原位XRD谱图。

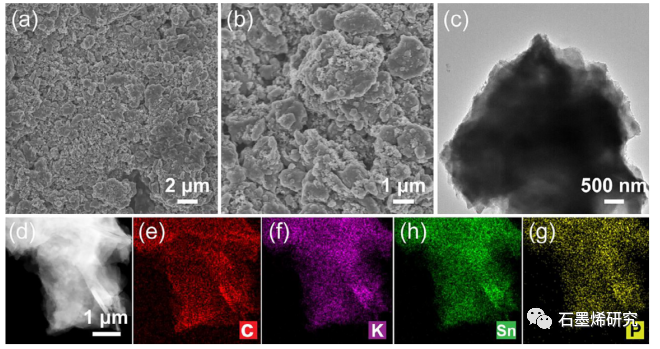

图7. Sn₄P₃/MGS-80阳极在0.1 A g^-1时循环100次后，(a和b) FESEM图谱、(c) TEM图谱、(d) STEM照片和相应的(e)C, (f)K, (h)Sn, 和(g)P的EDX映射。

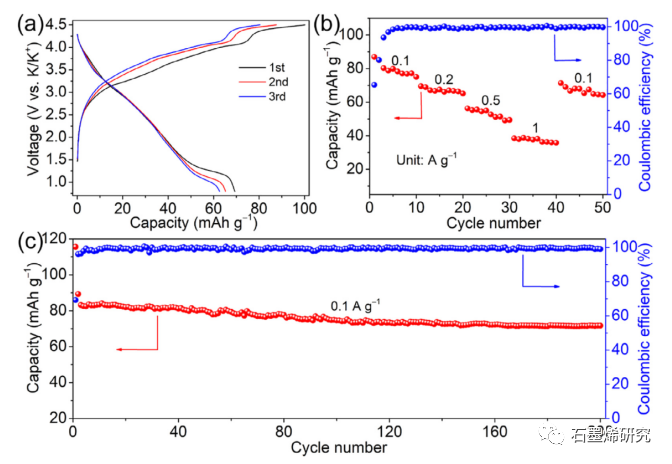

图8. KVPO₄F//Sn₄P₃/MGS-80全电池的(a)充放电电压曲线，(b)速率能力，(c)长期循环性能及相应的CEs。

相关研究成果由南京师范大学化学与材料科学学院、江苏省新型动力电池重点实验室、江苏省生物医药功能材料协同创新中心Yichen Du等人于2021年发表在Journal of Energy Chemistry (https://doi.org/10.1016/j.jechem.2021.08.043)上。原文：Sn₄P₃ nanoparticles confined in multilayer graphene sheets as a high-performance anode material for potassium-ion batteries。
