调节液-固界面电子传输动力学对于电化学与化学能量之间的转变非常重要，通过在原子层之间错位堆叠生成moiré超晶格能够调节电子能带结构、生成平带结构。

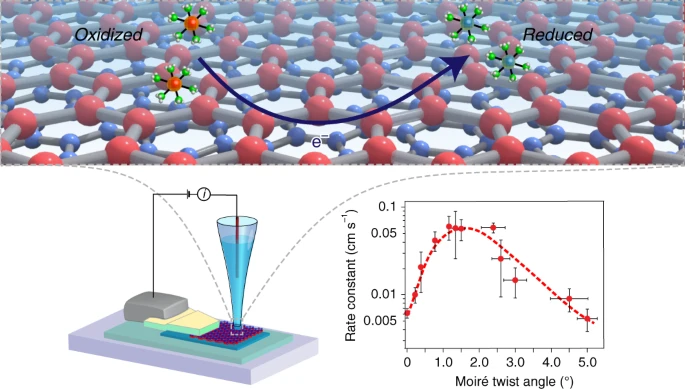

有鉴于此，加州大学伯克利分校D. Kwabena Bediako等报道在双层扭曲石墨烯材料电极中发现扭转角度有关的电荷传输动力学，在靠近“魔角”的-1.1°附近产生显著增强的电荷传输。
本文要点：
（1）这种与角度有关的调节电荷传输现象是归因于通过改变角度在moiré角度形成平带，因此得以调节电荷传输和溶液界面氧化还原对。
（2）通过实验和理论计算分析，发现这种与moiré角度有关的电化学调控产生的原因是在扭转角度<2°的moiré超晶格产生结构弛豫、在AA堆叠中形成的“拓扑结构缺陷”产生平带，因此形成异常的电化学性能增强效应，这种显著增强的电化学性能无法通过局部电子态提高实现。
参考文献
Yu, Y., Zhang, K., Parks, H. et al. Tunable angle-dependent electrochemistry at twisted bilayer graphene with moiré flat bands. Nat. Chem. 14, 267–273 (2022)
DOI: 10.1038/s41557-021-00865-1
https://www.nature.com/articles/s41557-021-00865-1
本文来自纳米人，本文观点不代表石墨烯网立场，转载请联系原作者。
