成果简介
本文,西安理工大学Xin Hou等研究人员在《Energy Technology》期刊发表名为“N–O Codoped Carbon Nanofibers Decorated with Graphene for High-Performance Supercapacitors”的论文,研究通过静电纺丝法从玉米渣衍生的木质素中制备氮、氧共掺杂的多孔碳纳米纤维(CNF),然后通过简单的“刷涂和干燥”工艺引入石墨烯(GN)。获得的GN涂层碳纳米纤维 (CNFs@GNs) 具有3D网络结构、丰富的杂原子、优异的导电性、高比表面积 (700.92m2 g-1 ),从而提高了电化学性能。此外,组装的CNFs@GNs对称超级电容器的能量密度为20.3Whkg-1在199.97W kg -1的功率密度以及97.3% 的高充电/放电可逆性和10 000次循环后的库仑效率为99.81%。这里使用的这种“刷涂和干燥”策略为设计CNF和GN复合材料提供了一种方便有效的途径,并可用于其他活性材料。
图文导读

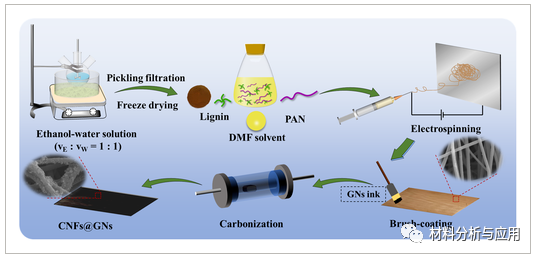

图1、CNFs@GNs的制备过程示意图。

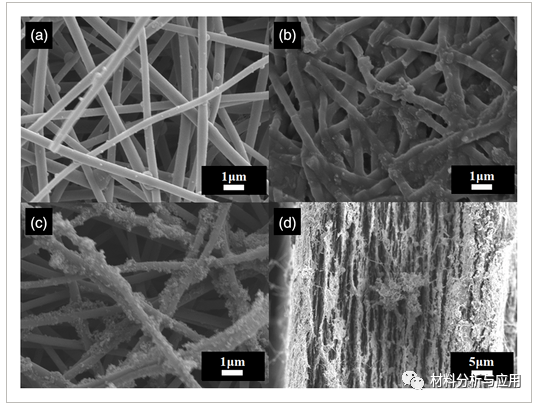

图2、a) CNFs、b) SFs@GNs、c) CNFs@GNs 和 d) CNFs@GNs的横截面图的SEM 图像。

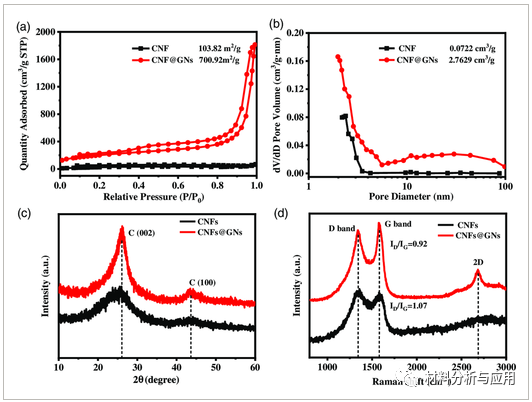

图3、a) N2吸附和解吸等温线。b) 孔径分布,c) XRD 图案,以及 d) CNFs 和 CNFs@GNs 的拉曼光谱。

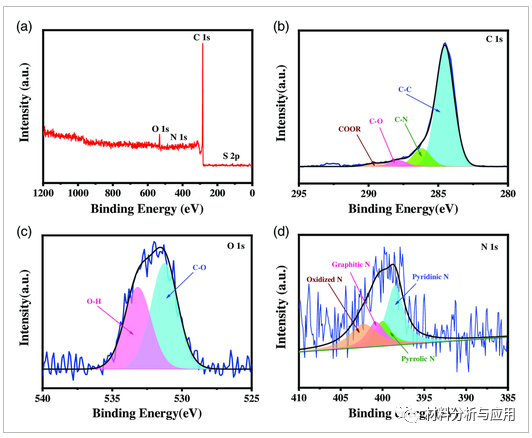

图4、a) XPS 测量光谱 b)C 1s、c) O 1s 和 d) N 1s 的高分辨率光谱以及 CNFs@GNs 样品的拟合峰。

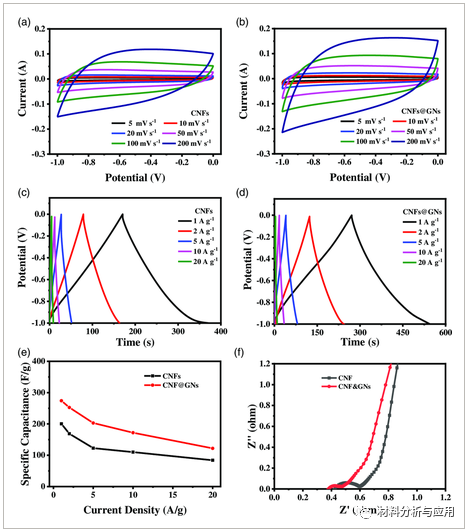

图5、CNFs@GNs在三电极体系中的电化学性能

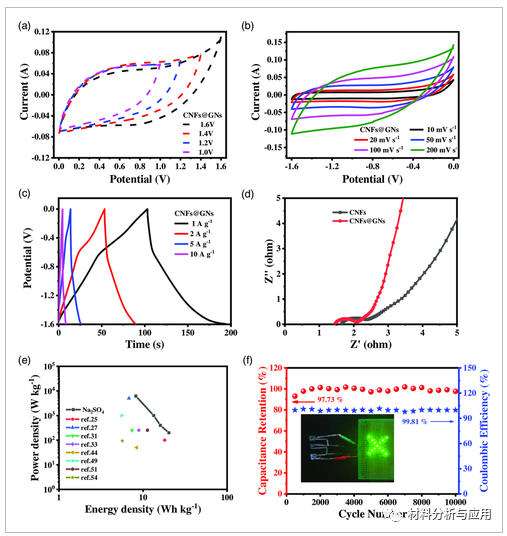

图6、CNFs@GNs双电极体系中的电化学性能
小结
总之,通过静电纺丝法制备了来自玉米残留物木质素的氮、氧共掺杂的分级多孔 CNF,然后通过简单的“刷涂和干燥”工艺引入GN。结果表明,CNFs@GNs 是用于储能应用的超级电容器装置的优选电极材料。
文献:https://doi.org/10.1002/ente.202100743
本文来自材料分析与应用,本文观点不代表石墨烯网立场,转载请联系原作者。
