郑州大学李保军教授EEM:基于分子前驱体热解得到Bi2S3纳米棒负载在氧化还原石墨烯薄片用于高效锂离子存储

该团队采用分子前驱体裂解法得到了负载纳米棒状Bi2S3的还原氧化石墨烯。该复合材料的负极性能明显优于初始Bi2S3。还原氧化石墨烯的引入使得石墨烯与Bi2S3之间的界面紧密接触,其界面协同效应提高了Bi2S3的导电性和锂离子存储性能。

成果简介

近日,郑州大学李保军教授课题组Energy & Environmental Materials上发表了题为“Bi2SNanorods Hosted on rGO Sheets from Pyrolysis of Molecular Precursors for Efficient Li-Ion Storage”的研究论文。该团队采用分子前驱体裂解法得到了负载纳米棒状Bi2S3的还原氧化石墨烯。该复合材料的负极性能明显优于初始Bi2S3。还原氧化石墨烯的引入使得石墨烯与Bi2S3之间的界面紧密接触,其界面协同效应提高了Bi2S3的导电性和锂离子存储性能。该材料在0.2A g-1的电流密度下循环200周后其比容量仍可达558.4 mAh g-1。同时通过理论计算证明了还原氧化石墨烯对Bi2S3的电子态密度和能带结构具有一定的调节作用。本研究为其他金属硫化物/还原氧化石墨烯纳米材料的制备及其在电池研究中的应用提供了新的思路。

文章简读

锂离子电池(LIBs)负极材料通常包括碳基化合物、金属硫化物、金属氧化物等。但由于硫元素的电负性小于氧元素的电负性,因此金属硫化物的比容量一般高于氧化物。Bi2S3因其独特的层状结构和理论比容量(625 mAh g-1,4250 mAh cm-3)被认为是LIBs理想的负极材料。但在实际的锂离子嵌入过程中,会发生两个反应(Bi2S3 + 6Li → 3Li2S + 2Bi、Bi + 3Li → Li3Bi)。而这两个反应都会使材料发生不同程度的体积膨胀。因此在反复放/充过程中由于Bi2S3体积膨胀的固有缺陷,造成负极侧容量衰减,最终导致循环寿命减短,倍率性能变差,严重制约了Bi2S3作为负极材料在LIBs中的应用。

而通常有效的策略是将Bi2S3设计为纳米/微米结构,提供更大的表面积以及缩短Li+离子扩散路径,以缓解锂离子嵌入Bi2S3引起的体积变化大的问题。而另一种策略是将Bi2S3负载到导电碳基体上,通过二者的协同作用提高锂的存储性能和结构稳定性。在本文中我们结合以上两种策略即将纳米Bi2S3负载在导电碳基体上,从而实现Bi2S3作为负极材料在LIBs中的应用。

Bi2S3的制备方法有球磨,水热以及溶剂法等,每种方法都可制备独特形貌的Bi2S3。而分子前驱体热解法可以通过改变实验参数,从而精确调控目标产物的晶相、组成和形貌。利用有机分子配体和金属铋盐合成分子前驱体,使金属原子高度分散。而有机配体的快速热解有利于形成表面能较高的界面,暴露更多的活性位点,提高锂离子的存储性能;同时由于石墨烯表面亲水性差,一般与金属硫化物不相容,而有机配体可以使金属铋盐与石墨烯更容易接触,提高了材料的导电性。在热解过程中,有机配体的分解产生丰富的孔隙结构,有利于Li+离子的迁移。而该方法已应用于硫化钴的制备,对性能的提高有显著作用。因此采用此法实现纳米棒状Bi2S3负载在还原氧化石墨烯。

而合成的负载纳米棒状Bi2S3的还原氧化石墨烯,由于Bi2S3与还原氧化石墨烯界面的电荷极化作用促进了电荷转移,同时由于纳米棒状以及少量空心纳米棒状结构的Bi2S3的存在缩短了锂离子扩散路径,增加了电极与电解质之间的接触面积,因此具有优异的动力学性能。另外还原氧化石墨烯具有表面积大和导电性好等特点,提高电子迁移速率,有效缩短电子和锂离子的迁移路径。因此制备的BSG-400材料表现出良好的锂存储能力。总的来说,这项工作为金属化合物/还原氧化石墨烯复合材料的发展提供了一个通用的策略,提高与电池比容量的相关的电化学性能。

郑州大学李保军教授EEM:基于分子前驱体热解得到Bi2S3纳米棒负载在氧化还原石墨烯薄片用于高效锂离子存储

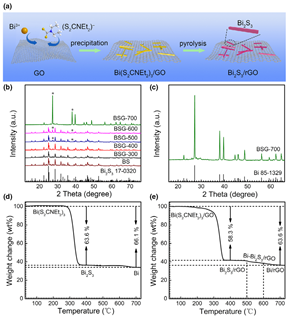

1. a)从分子前驱体到BSG-400样品的示意图;b) BSG-300、BSG-400、BSG-500、BSG-600、BSG-700和BS样品的XRD谱图;c) BSG-700与Bi标准PDF卡的XRD谱图,以及d) Bi(S2CNEt2)3和e) Bi(S2CNEt2)3/GO前驱体在Ar气氛下的TG曲线。

郑州大学李保军教授EEM:基于分子前驱体热解得到Bi2S3纳米棒负载在氧化还原石墨烯薄片用于高效锂离子存储

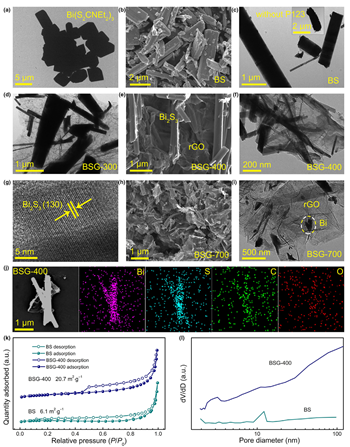

图2. a) Bi(S2CNEt2)3、c) BS (插图:样品不含P123的透射图)、d) BSG-300、f,g) BSG-400和 i) BSG-700的透射图像;b) BS、e) BS-400和 h) BSG-700的扫描图像;j) BSG-400的能量色散谱图;k) N2吸附和解吸等温线;l) BS和BSG-400的孔隙分布图。

郑州大学李保军教授EEM:基于分子前驱体热解得到Bi2S3纳米棒负载在氧化还原石墨烯薄片用于高效锂离子存储

图3. a) BSG-400、BSG-300、BSG-400、BSG-500、BSG-600、BSG-700的拉曼光谱,b) BS和BSG-400的拉曼光谱,c) BSG-400的高分辨率XPS图谱, d) Bi 4f, S 2p、e) c 1s和 f) N 1s 的XPS光谱图。

郑州大学李保军教授EEM:基于分子前驱体热解得到Bi2S3纳米棒负载在氧化还原石墨烯薄片用于高效锂离子存储

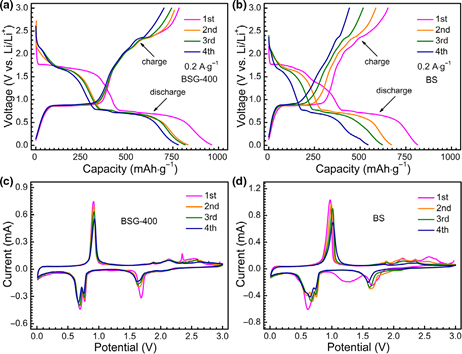

图4. a) BSG-400和 b) BS以0.2g A-1的电流密度前四个循环的充放电曲线图;c) BSG-400和 d) BS以0.1mV S-1扫描速率的CV图。

郑州大学李保军教授EEM:基于分子前驱体热解得到Bi2S3纳米棒负载在氧化还原石墨烯薄片用于高效锂离子存储

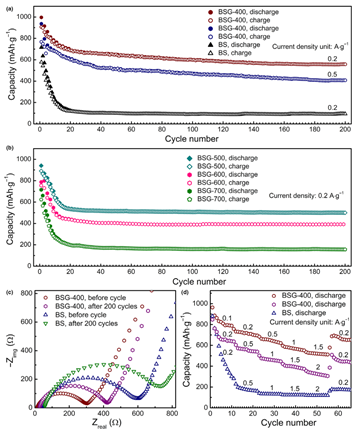

图5. a) BS和BSG-400在不同电流密度下的充放电循环图;b) BSG-500、BSG-600和BSG-700电极在0.2A g-1的充放电循环性能图;c) BS和BSG-400循环前后的电化学阻抗谱;d) BS和BSG-400的变倍率性能图。

文献链接

Zhongshuang Li, Mengmeng He, Bing Bo, Huijuan Wei, Yanyan Liu, Hao Wen, Yushan Liu, Ke Zhang, Panke Zhang*, Baojun Li*. Bi2S3 Nanorods Hosted on rGO Sheets from Pyrolysis of Molecular Precursors for Efficient Li-Ion Storage. Energy Environ. Mater2020.

DOI: 10.1002/eem2.12138.

https://onlinelibrary.wiley.com/doi/10.1002/eem2.12138
本文由EEM期刊投稿。

本文来自材料牛,本文观点不代表石墨烯网立场,转载请联系原作者。

(0)
石墨烯网石墨烯网
上一篇 2021年10月25日 22:21
下一篇 2021年10月26日

相关推荐

发表回复

登录后才能评论
客服

电话:134 0537 7819
邮箱:87760537@qq.com

返回顶部
