四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

研究通过简便的溶液混合和冷冻干燥技术制备碳纳米管(CNTs)/石墨烯/水性聚氨酯(WPU)/纤维素纳米晶(CNC)复合气凝胶(CNTs/石墨烯/WC),用于高性能压力传感器。结果表明,碳纳米管/石墨烯/WC复合气凝胶具有高传感性能和出色的隔热性能,可用作柔性、可穿戴电子产品。

成果简介

由于可穿戴电子设备的快速发展,迫切需要具有高灵敏度、低成本和宽响应范围的柔性压阻传感器。本文,四川大学Jianyu Zhai等研究人员在《ACS Sustainable Chem. Eng.》期刊发表名为“Flexible Waterborne Polyurethane/Cellulose Nanocrystal Composite Aerogels by Integrating Graphene and Carbon Nanotubes for a Highly Sensitive Pressure Sensor”的论文,研究通过简便的溶液混合和冷冻干燥技术制备碳纳米管(CNTs)/石墨烯/水性聚氨酯(WPU)/纤维素纳米晶(CNC)复合气凝胶(CNTs/石墨烯/WC),用于高性能压力传感器。

WPU和CNC被构建为3D结构骨架,CNTs和石墨烯的协同作用有利于提高传感性能。获得的压力传感器具有高度多孔的网络结构、显着的机械性能(76.16 kPa)、高灵敏度(0.25 kPa –1)、超低检测限 (0.112 kPa) 和高稳定性(>800 次循环)。更重要的是,压阻式传感器可以成功地用于检测各种人体运动,如手指弯曲、蹲起、步行和跑步,并通过电信号有效地提取实时信息。此外,CNTs/石墨烯/WC复合气凝胶表现出优异的隔热性能,可长时间承受160°C而不损坏结构。碳纳米管/石墨烯/WC复合气凝胶,由于其隔热性能,赋予传感器在高温环境中的应用潜力。

图文导读

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

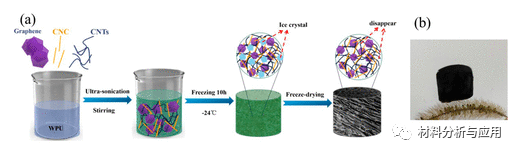

图1. CNTs/石墨烯/WC 复合气凝胶的制造示意图(a)和 CNTs/石墨烯/WC 复合气凝胶的数字图片(b)。

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

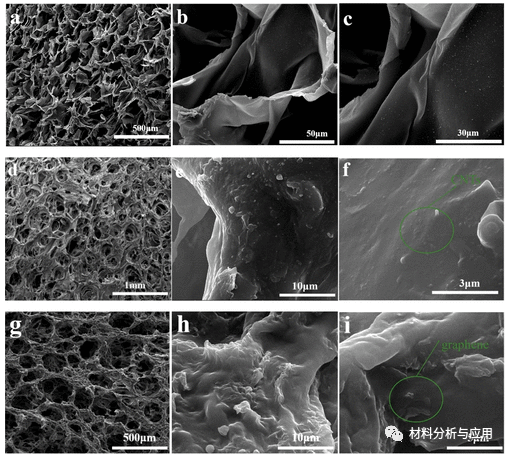

图2. WC (a–c)、CNTs/WC (d–f) 和石墨烯/WC (g–i) 在不同放大倍数下的 SEM 图像。

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

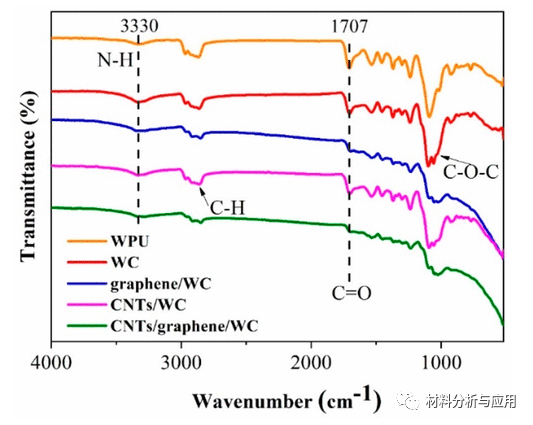

图3. WPU、WC、石墨烯/WC、CNTs/WC 和 CNTs/石墨烯/WC 的 FTIR 光谱。

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

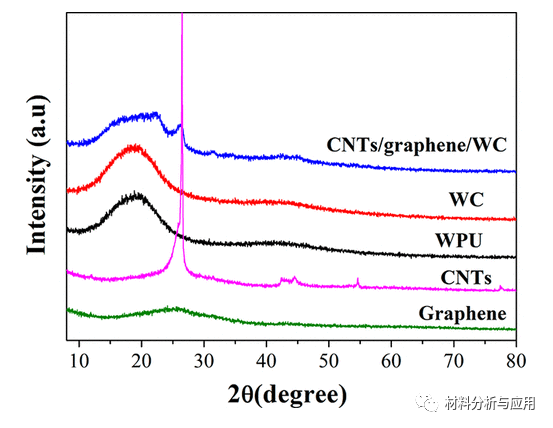

图4. WPU、WC、CNT、石墨烯和 CNT/石墨烯/WC 的 XRD 谱。

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

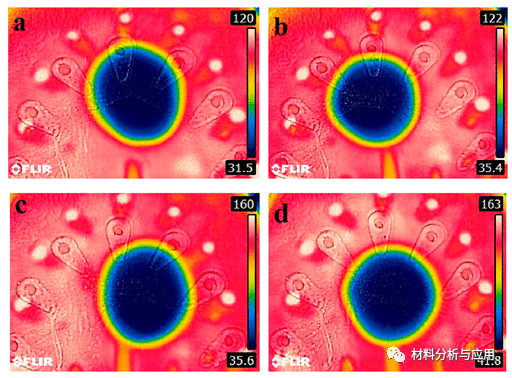

图5. 将 CNTs/石墨烯/WC 放置在 (a, b) 120 °C 和 (c, d) 160 °C 的稳定加热源上时的红外热成像照片。

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

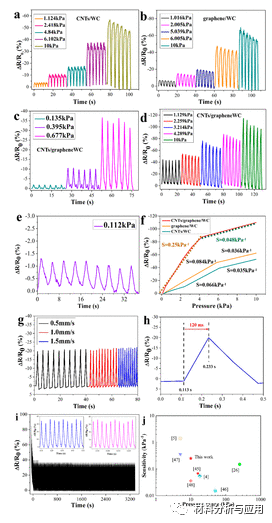

图6、CNTs/WC、石墨烯/WC和CNTs/石墨烯/WC复合气凝胶在不同压力下的循环压阻传感特性

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

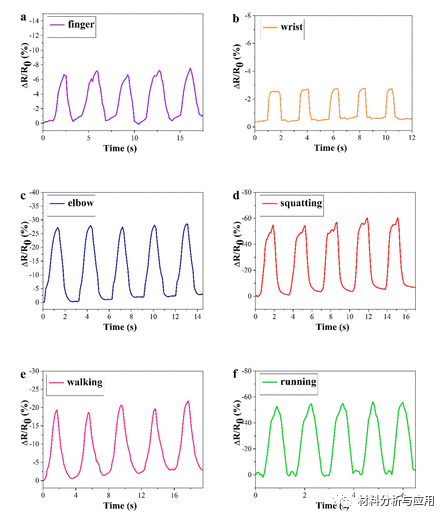

图7. CNTs/石墨烯/WC复合气凝用于各种人体活动的实时监测,包括 (a) 手指弯曲、(b) 手腕弯曲、(c) 肘弯曲、(d) 蹲起、(e) 行走和 (f) 跑步。

小结

结果表明,碳纳米管/石墨烯/WC复合气凝胶具有高传感性能和出色的隔热性能,可用作柔性、可穿戴电子产品。

文献:

https://doi.org/10.1021/acssuschemeng.1c03068

四川大学《ACS SCE》:简便制备石墨烯/碳纳米管/水性聚氨酯/纤维素纳米晶体复合气凝胶,用于高灵敏度压力传感器

本文来自材料分析与应用,本文观点不代表石墨烯网立场,转载请联系原作者。

(0)
石墨烯网石墨烯网
上一篇 2021年10月11日 16:07
下一篇 2021年10月11日 16:57

相关推荐

发表回复

登录后才能评论
客服

电话:134 0537 7819
邮箱:87760537@qq.com

返回顶部
