AFM：Mo-Li2S-石墨烯纳米复合材料的锂热同步构建用于高能Li2S//Si-C电池

降低Li₂S正极的活化势垒，稳定其硫物种，最终可以提高电池效率，延长锂离子电池（LIBs）的循环寿命。

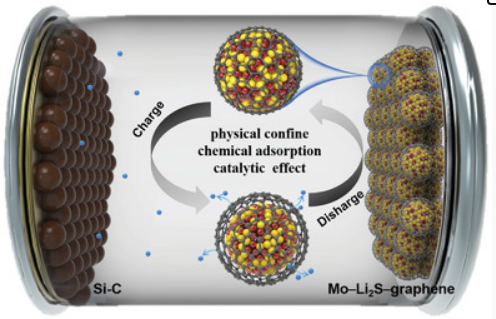

近日，北京理工大学谭国强教授，Ruiwen Shao报道了建立了一种独特的同步合成方法，可同时构建封装在导电保护层中的Li₂S，并提出了对Li₂S正极的催化和畴限制的协同效应。

文章要点

1）通过8Li + MoS₂ + CS₂ = 4Li₂S + Mo + C的锂热反应，得到的复合材料具有丰富的Mo纳米晶嵌入在Li₂S晶体基体中，然后被少层石墨烯包裹的特点。值得注意的是，来自锂热反应的三个组分都通过Mo-S和C-S的化学键连接在一起，从而形成了致密的Mo-Li₂S-石墨烯三元异质结构。

2）系统的研究表明，Mo-Li₂S-石墨烯的电荷过电位与催化活化之间存在着前所未有的相关性，具有2.43 V的低活化电位。

3）进一步的研究揭示了核壳结构的循环稳定性与约束效应之间的关系，而对多硫化物高的约束效率，使得锂-硫电池具有良好的循环寿命。Mo-Li₂S-石墨烯正极在LIBs中具有良好的应用前景，其中Mo-Li₂S-石墨烯//Si-C电池的容量高达764 mAh g⁻¹，同时具有优异的循环稳定性。

参考文献

Junfan Zhang, et al, Lithiothermic-Synchronous Construction of Mo-Li₂S-Graphene Nanocomposites for High-Energy Li₂S//Si-C Battery, Adv. Funct. Mater. 2021

DOI: 10.1002/adfm.202108305

https://doi.org/10.1002/adfm.202108305
