氧化石墨烯(GO)在膜分离领域中受到人们极大关注,但由于其过度膨胀和曲折的传输路径,其海水淡化性能仍处于欠佳状态。
近日,江南大学刘天西教授,南京工业大学汪勇教授报道了通过高效脱盐的化学层压策略,制备了一种具有短穿透平面路径和紧凑纳米通道的GO/酚醛纳米网格杂化膜。
文章要点

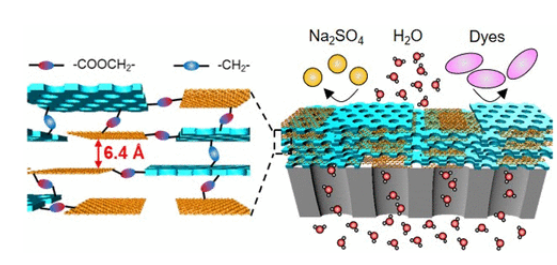

1)预合成的酚醛/聚醚纳米片作为酚醛纳米颗粒的前驱体,与GO按不同比例混合,通过真空过滤法制备GO/酚醛/聚醚膜。酸处理后得到GO/酚醛纳米网杂化膜,其中GO和酚醛纳米网通过酯键合,而相邻的酚醛纳米网通过亚甲基键合。这种化学连接的结构使层间间距变得更紧密,降至6.4 Å。
2)酚醛纳米孔的穿透平面为水的快速传输提供了丰富而又短的通道,而收紧的GO纳米通道可以选择性地抑制离子的传输。因此,GO/酚醛纳米网格杂化膜具有高达165.6 L/(m2 h bar)的透水率和97%的Na2SO4截留率,优于其它GO基膜。此外,采用这种方法制备的杂化膜也具有良好的性能稳定性。
这项工作提供了一种简单的策略,将穿过平面的纳米孔引入到GO膜中进行快速淡化,并展示了化学连接效应在控制层间距中的作用。此外,该策略还有望应用于其他基于2D材料的纳米通道的设计中,以提高其性能。
参考文献
Qianqian Lan, et al, Chemically Laminating Graphene Oxide Nanosheets with Phenolic Nanomeshes for Robust Membranes with Fast Desalination, Nano Lett., 2021
DOI: 10.1021/acs.nanolett.1c02683
https://doi.org/10.1021/acs.nanolett.1c02683
本文来自纳米人,本文观点不代表石墨烯网立场,转载请联系原作者。
