湖南大学费慧龙教授、叶龚兰副教授ACS Catal：微波快速构建石墨烯包覆无定形/晶体异质相NiFe合金电催化剂用于高效析氧

文章信息

微波快速构建石墨烯包覆无定形/晶体异质相NiFe合金电催化剂用于高效析氧

第一作者：龚智超，刘瑞

通讯作者：费慧龙*，叶龚兰*

单位：湖南大学

研究背景

析氧反应（OER）在各种可再生能源技术中起着至关重要的作用，然而，OER是一个复杂的四电子耦合反应，导致缓慢的动力学，限制了其整体能源效率。RuO2/IrO2等贵金属材料被认为是最有效的OER催化剂，但其稀缺性和高成本严重阻碍了它们的大规模应用。因此，急需发展高效、低成本、高稳定性的OER催化剂，Ni-Fe基材料已被研究证明是一种高效的OER催化剂。

目前，常规催化剂设计策略主要集中于组分/形貌/尺寸/晶面/缺陷工程，作为新兴的相工程设计策略，为优化纳米催化剂的性能提供了一种高效且有力的途径。近年来，无定形/晶体异质结材料因其丰富的相界面和不饱和的配位结构引起了广泛关注，并表现出优异的催化性能。然而，无定形/晶体异质相结构因其亚稳态的特点，合成仍具有一定的挑战，仅有少量研究报道该结构的合成，且这些合成方法耗时耗能。

文章简介

基于此，湖南大学费慧龙教授和叶龚兰副教授等人在国际知名期刊ACS Catalysis上发表题为“Constructing a Graphene-Encapsulated Amorphous/Crystalline Heterophase NiFe Alloy by Microwave Thermal Shock for Boosting the Oxygen Evolution Reaction”的研究文章。

该研究文章开发了一种简单、高效且快速的（2 s）微波热冲击策略一步合成超薄石墨烯包覆亚稳态无定形/晶体NiFe合金异质相结构电催化剂（a/c-NiFe-G），用于高效催化OER，并通过各种表征技术探讨了无定形/晶体NiFe合金异质相结构与OER性能之间的构效关系，揭示了高催化活性的潜在机制。

文章要点

要点一：超快微波热冲击一步构建亚稳态无定形/晶体异质结和超薄石墨烯包覆核壳结构

研究人员首先将金属盐与氧化石墨烯溶液进行混合，将金属离子均匀分布于氧化石墨烯片层表面，然后将经冻干处理后的混合物和少量rGO（引发剂）置于家用微波炉中，在1000 W下加热；石墨烯吸收微波而被激发，瞬间产生高温（>1000 ℃），可一步实现GO的还原、亚稳态无定形/晶体合金异质相结构的生成和超薄石墨烯壳层的形成。

微波热冲击策略超快升温与冷却速率的特点，产生超越热力学平衡限制的亚稳态无定形/晶体异质相纳米结构。GO作为碳源，为形成超薄石墨烯壳提供了基础，所形成的核壳结构不仅能提高催化剂的电子传导速率，而且能保护内部金属免受电解液的腐蚀，极大地提高电化学稳定性。

此外，该固相微波热冲击法具有加热均匀、操作简单、合成快速、环境友好、低能耗以及高产量等优点。

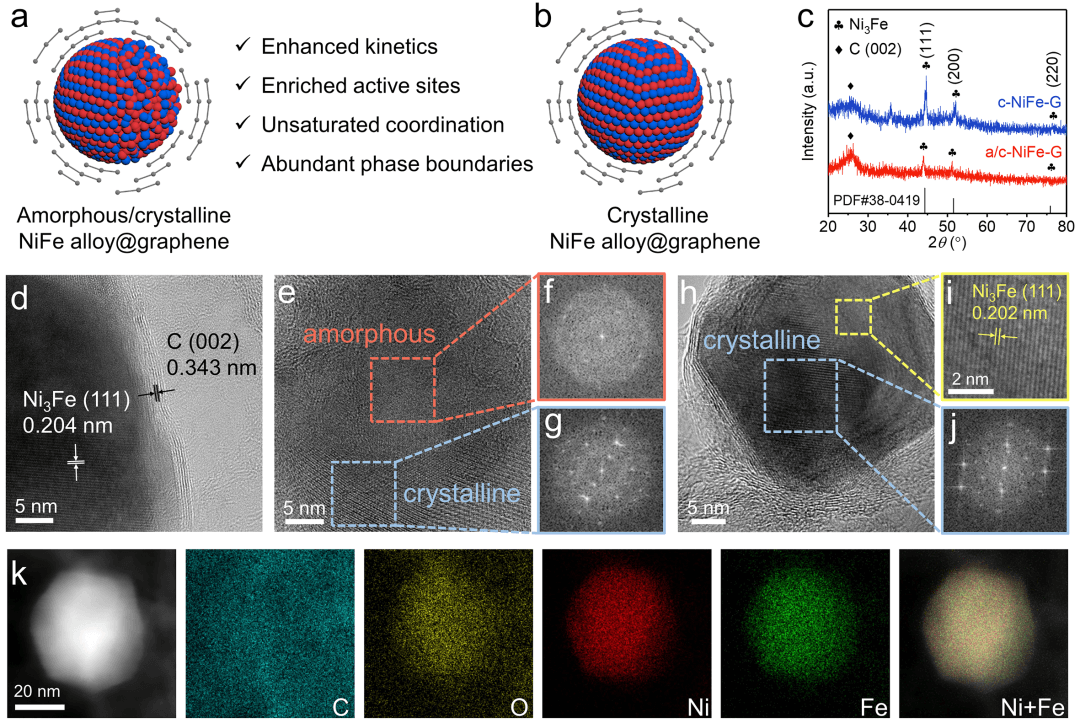

图1. 结构和成分表征。(a) a/c-NiFe-G 和 (b) c-NiFe-G 的结构示意图；(c) a/c-NiFe-G 和 c-NiFe-G 的 XRD 图；(d, e) a/c-NiFe-G 的高分辨率 TEM 图和 (f, g) 选区FFT图；(h) c-NiFe-G 的高分辨率 TEM 图和 (i)局部放大图、(j) 选区FFT图；(k) 能量色散X射线光谱图。

要点二：高氧化态、丰富的异质相界面以及不饱和的配位构型

通过高分辨TEM，可以发现a/c-NiFe-G具有丰富的无定形/晶体NiFe合金异质相界面。X射线光电子能谱(XPS)和X射线吸收近边结构(XANES)表明，与晶体对应物c-NiFe-G（惰性气氛下600 ℃，1 h退火a/c-NiFe-G得到）相比，a/c-NiFe-G具有更高的金属氧化态。

同时，扩展X射线吸收精细结构(EXAFS)表明a/c-NiFe-G具有更低的配位数。a/c-NiFe-G中无定形/晶体异质相结构具有高的金属氧化态、丰富的异质相界面和不饱和的配位构型，能增加活性位点的暴露，增强催化动力学，产生高本征活性的催化位点。

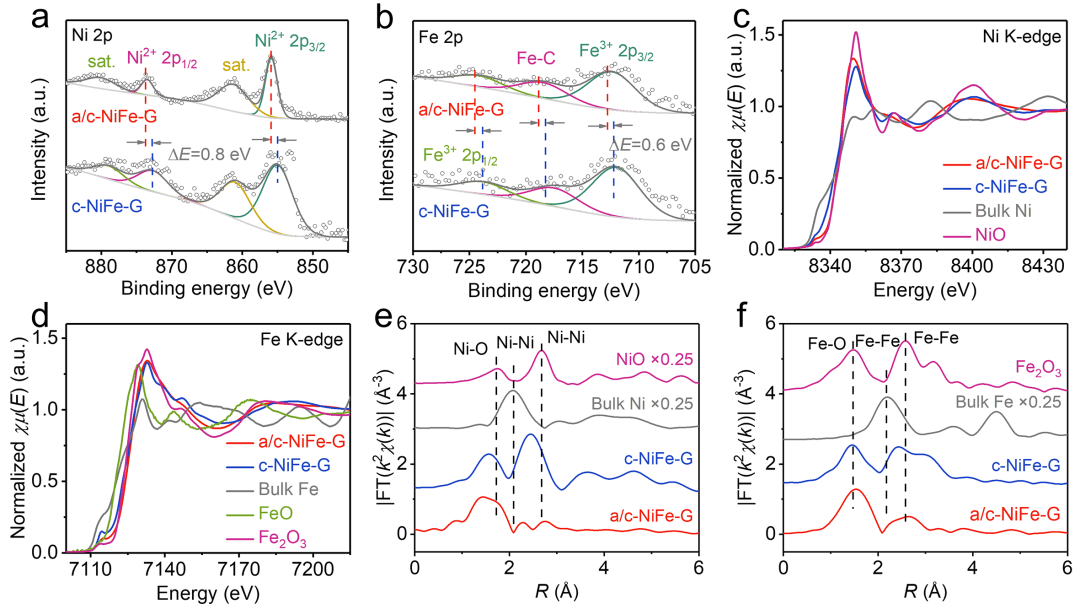

图2. 化学价态和原子配位环境表征。a/c-NiFe-G和c-NiFe-G的XPS高分辨(a) Ni 2p和(b) Fe 2p光谱；a/c-NiFe-G、c-NiFe-G和参考样品的(c) Ni K边和(d) Fe K边的XANES光谱；(e) Ni K边和(f) Fe K边的EXAFS光谱。

要点三：优异的OER性能，兼具高本征活性和高稳定性

得益于丰富的无定形/晶体异质相界面、不饱和的配位构型以及超薄石墨烯包覆的核壳结构，在1 M KOH中，a/c-NiFe-G表现出优异的OER性能，过电位和塔菲尔斜率分别低至217 mV（@10 mA cm-2）和33.9 mV dec-1，转换频率（TOF）高至0.87 s-1（是其结晶对应物（c-NiFe-G）的24倍），以及长时间稳定性（136 h），明显优于其晶体对应物c-NiFe-G和商用RuO2/IrO2。

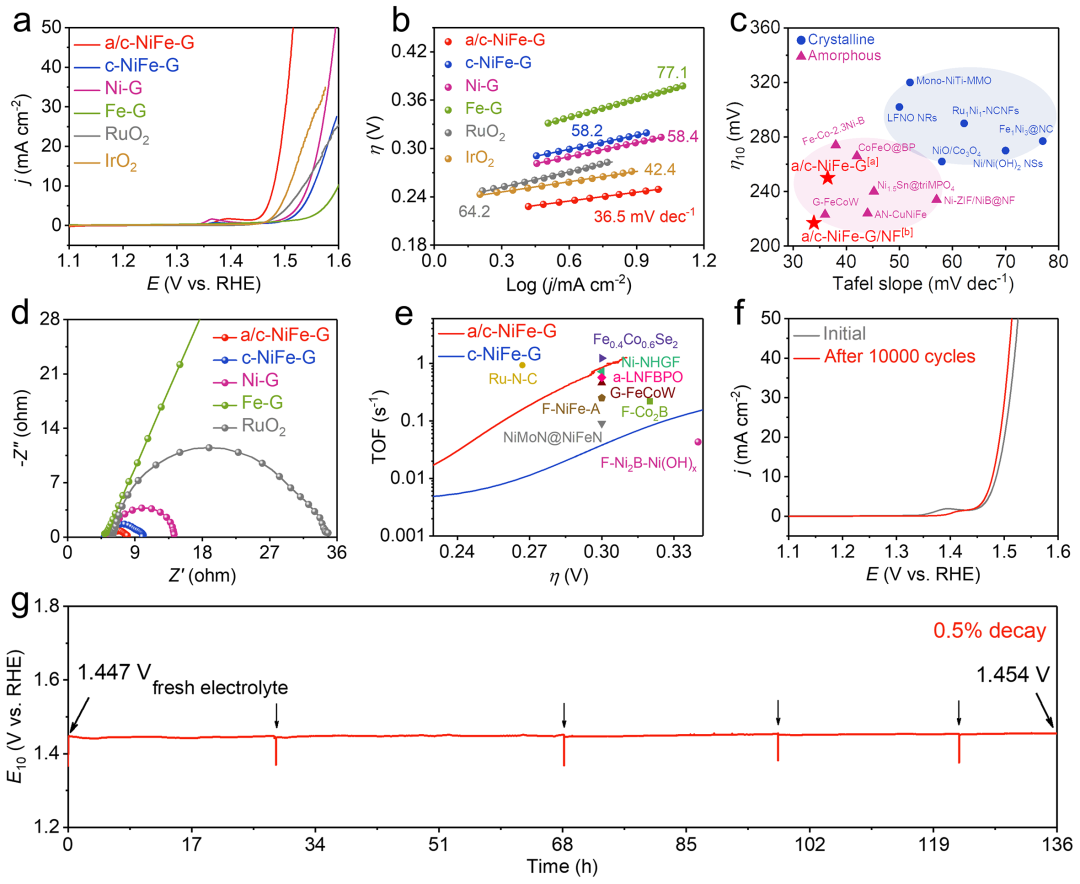

图3. 1 M KOH 中的电化学 OER 性能。(a) 在玻碳电极上测试的催化剂进行 80% iR 补偿的 LSV 曲线；(b) 相应 Tafel 图；(c) 性能对比图；(d) EIS Nyquist 图；(e) TOF对比图；(f) a/c-NiFe-G 在 10000 次 CV 循环前后的LSV曲线；(g) a/c-NiFe-G 负载于泡沫镍上的计时电位曲线。

要点四：结合OER循环测试后表征和DFT计算揭示OER性能增强机制

为了揭示OER的活性起源并阐明无定形/晶体异质相结构与OER性能之间的构效关系，通过电化学OER循环后样品的XRD、Raman、XPS、TEM等表征测试，表明a/c-NiFe-G会发生电化学OER自重构过程原位生成无定形/晶体Ni(Fe)OOH物种，该物种被认为是真正的催化活性中心。

DFT计算结果进一步表明，丰富的无定形/晶体异质相界面能够有效调控催化剂电子结构并优化OER中间体的能垒以增强催化活性。

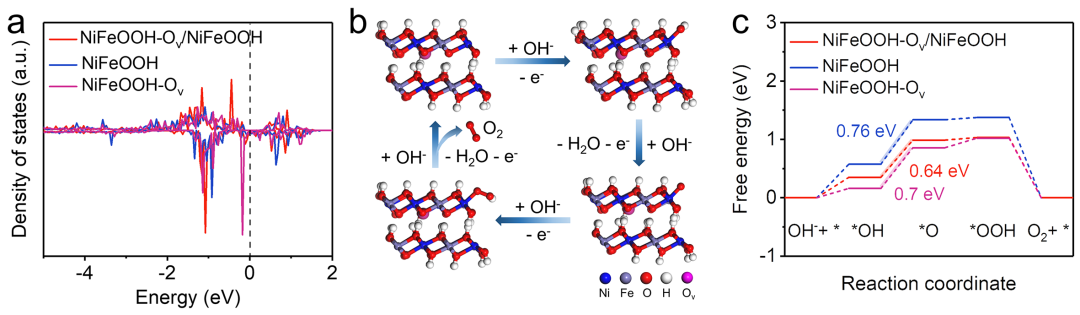

图4. DFT 计算结果。(a) 不同模型中Ni 3d轨道的PDOS；(b) 在碱性介质中 NiFeOOH-Ov/NiFeOOH的 OER 反应途径；(c) 平衡电位为 1.23 V 时 OER 的吉布斯自由能图。

总之，该工作开发了一种亚稳态无定形/晶体异质相结构的合成策略，这种简单、快速、高效的微波热冲击策略为纳米材料相工程提供了一条新的催化剂合成途径，并具有区别于传统催化剂的组成、结构和反应性，从而在能源存储与转换领域得到广泛应用。

文章链接

Zhichao Gong, Rui Liu, Haisheng Gong, Gonglan Ye*, Jingjing Liu, Juncai Dong, Jiangwen Liao, Minmin Yan, Jianbin Liu, Kang Huang, Lingli Xing, Junfei Liang, Yongmin He, and Huilong Fei*. Constructing a Graphene-Encapsulated Amorphous/Crystalline Heterophase NiFe Alloy by Microwave Thermal Shock for Boosting the Oxygen Evolution Reaction. ACS Catal. 2021, 11, 12284-12292.

https://pubs.acs.org/doi/10.1021/acscatal.1c03333

通 讯 作 者 简 介

费慧龙 教授。

湖南大学化学化工学院教授、化学生物传感与计量学国家重点实验室、先进催化教育部工程研究中心学术骨干、国家高层次人才计划入选者。费教授于2011年于中国地质大学（武汉）材料与化学学院获得学士学位；2015年于美国莱斯大学化学学院获得博士学位，师从世界著名化学家James Tour教授；随后于加州大学洛杉矶分校开展为期三年的博士后研究工作，合作导师是知名的化学家、材料学家段镶锋教授和黄昱教授。主要从事碳基纳米材料、低维纳米材料的可控制备及其在能源与环境催化中的基础应用研究，并取得了一系列突出的研究成果。近年来，共发表SCI 论文 50 余篇，其中 23 篇在 IF>10 的高质量学术期刊发表，12 篇入选 ESI 高被引论文，SCI 引用 7700 余次，H因子为 38，引用次数>100 次论文 11 篇，单篇最高引用 1050 次。在石墨烯负载单原子催化剂的可控制备、结构解析、电催化应用领域开展了较为深入的研究，相关研究成果以第一作者身份发表在Nat. Catal., Nat. Commun., Adv. Mater., Chem. Soc. Rev.等国际权威期刊，被 Nat. Energy，Science Daily，《科技日报》，《新华网》，《人民网》等国内外知名期刊和媒体报道与关注。

叶龚兰 副教授。

2013年至2017年于美国莱斯大学攻读博士学位，师从著名材料学家P. M. Ajayan教授。博士期间，共发表论文24篇，他引3300余次，H因子19。2017年至2019年任职于芯片制造公司英特尔（Intel, Chandler Campus, Arizona）并担任芯片封装与测试高级工程师一职。2019年3月入职湖南大学化学化工学院，主要研究领域为低维纳米材料的可控制备及其电催化和储能应用。
