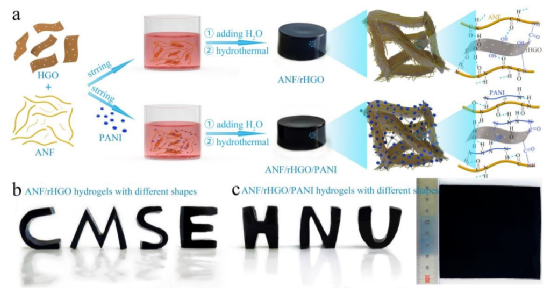

赋予具有新功能的高机械强度和热稳定性芳纶纳米纤维（ANF）将带来巨大的应用。最近，湖南大学科研团队提出了一种在组分之间产生共价键的策略，以通过溶剂交换凝胶化获得具有高机械性能的均匀 ANF/还原多孔氧化石墨烯 (ANF/rHGO) 和 ANF/rHGO/聚苯胺 (ANF/rHGO/PANI) 水凝胶和随后的水热处理。所制备的 ANF/rHGO 和 ANF/rHGO/PANI 水凝胶在 20.2 和 13.8 kPa 的高压缩强度下表现出优异的可恢复性，应变分别为 34.4% 和 30.6%，相比之下，应变为 92.5% 的可恢复性为~20 ANF 水凝胶的百分比。
此外，ANF/rHGO 和 ANF/rHGO/PANI 气凝胶分别具有 38.9-64.1 g g-1 和 24.5-44.0 g g-1 的快速和高吸油能力。真空干燥后获得的 ANF/rHGO 和 ANF/rHGO/PANI 薄膜分别具有 121.4 和 95.5 MPa 的高拉伸强度。此外，ANF/rHGO/PANI 薄膜通过控制 PANI 的掺杂水平表现出良好的可见光选择性吸收。ANF/rHGO/PANI 气凝胶薄膜通过冷冻干燥组装成柔性固态对称超级电容器，并提供 200 F g-1 的有利比电容、2500 次机械弯曲循环后理想的 98.9% 电容保持率和大约 100% 的电容即使在保持张力 15 小时后仍保持不变。具有如此优异性能的水凝胶、气凝胶和衍生薄膜有望用于去除油污、光学过滤器和柔性承载储能装置。

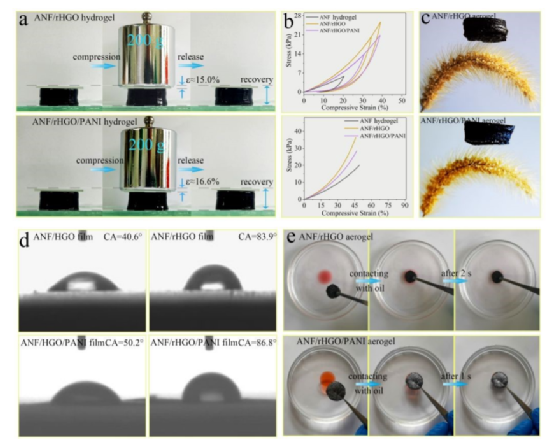

图 4. (a) ANF/rHGO 和 ANF/rHGO/PANI 水凝胶的压缩过程。(b) ANF、ANF/rHGO 和 ANF/rHGO/PANI 水凝胶的压缩应力-应变曲线。(c) ANF/rHGO 和 ANF/rHGO/PANI 气凝胶样品，显示出轻质特性。(d) ANF/HGO、ANF/rHGO、ANF/HGO/PANI 和 ANF/rHGO/PANI 薄膜的静态水接触角。(e) ANF/rHGO 和 ANF/rHGO/PANI 气凝胶的油吸附过程。

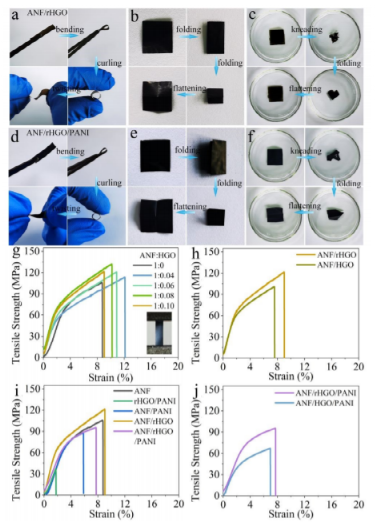

图 6. 数码照片展示了 (a-c) 柔性 ANF/rHGO 和 (d-f) ANF/rHGO/PANI 薄膜的各种机械状态（初始、弯曲、折叠、卷曲和扭曲以及在水中揉捏和折叠）。 (g) 具有不同 ANF 与 HGO 质量比的 ANF/rHGO 薄膜的拉伸应力-应变曲线，(h) ANF/rHGO和ANF/HGO 薄膜的比较，(i)制备的柔性薄膜和(j)比较 ANF/rHGO/PANI 和 ANF/HGO/PANI 薄膜样品。
相关论文以题为Mechanically strong multifunctional three-dimensional crosslinked aramid nanofiber/reduced holey graphene oxide and aramid nanofiber/reduced holey graphene oxide/polyaniline hydrogels and derived films发表在《Nanoscale》上。通讯作者是湖南大学钟文斌教授。
参考文献：doi.org/10.1039/D1NR03826E
原创文章，作者：石墨烯网，如若转载，请注明出处：http://www.graphene.tv/2021091045207/
