1
成果简介
本文，清华大学朱永法教授，江南大学Yang Lou（同为通讯作者）在《Nat Commun》期刊发表名为“Encapsulate α-MnO2 nanofiber within graphene layer to tune surface electronic structure for efficient ozone decomposition”的论文，研究提出一步水热工艺将有缺陷的α-MnO 2纳米纤维包裹在超薄石墨烯壳中，以获得适合臭氧催化分解的表面电子结构。
研究究发现，在独特的核壳结构中，MnO2的氧空位向附近石墨烯壳层的电子转移驱动了臭氧催化分解。由于界面电荷转移，由石墨烯壳层调节的合适局部功函数导致中间氧物种的快速分解。
2
图文导读

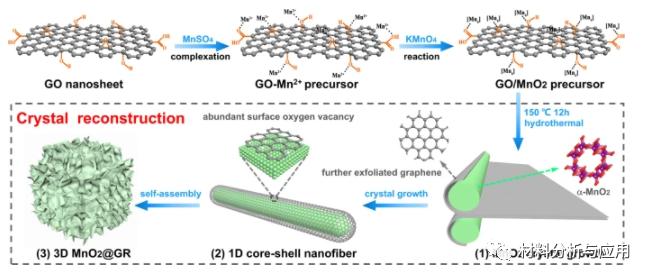

图1：3D分层MnO2@GR的制备流程。

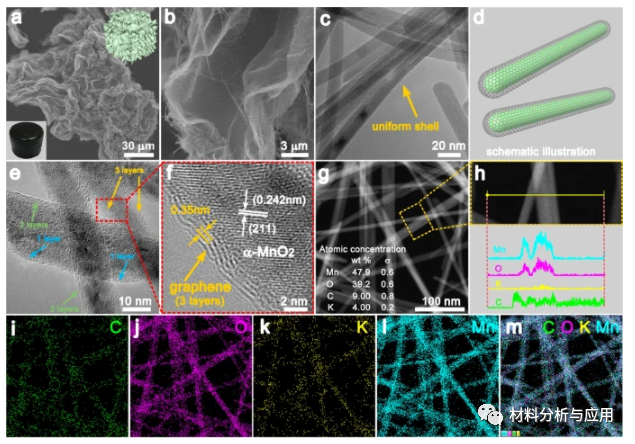

图2：3D分层 MnO 2@GR的形态。

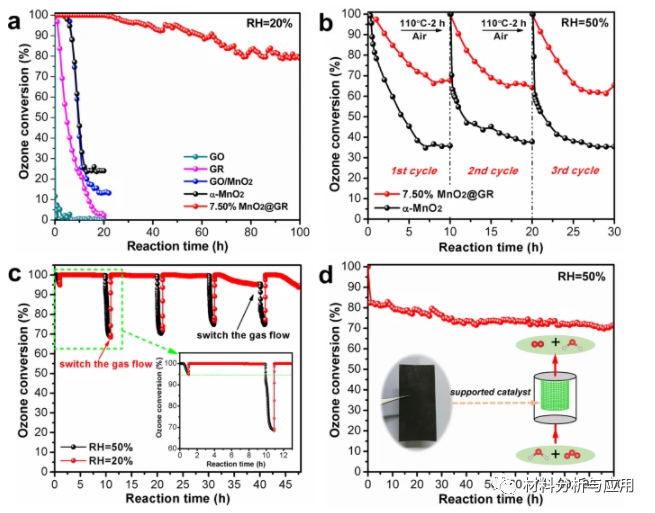

图3：3D分层 MnO2@GR 的高效臭氧转化。

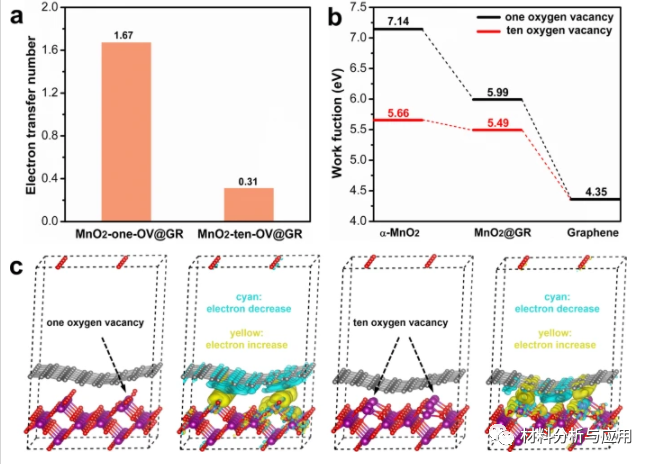

图4：MnO2@GR 中的局部电子结构。
图5：臭氧催化分解 MnO 2 @GR 的示意图。
3
小结
研究将超长的α-MnO2纳米纤维包裹在超薄的石墨烯外壳（只有1-3层）中，通过简单的水热过程进一步组装成一种3D多孔结构。这些发现为开发高效、稳定、廉价的催化剂提供了新的视角，并将促进锰基催化剂在臭氧分解中的实际应用。
链接：https://www.nature.com/articles/s41467-021-24424-x
本文来自 材料分析与应用，本文观点不代表石墨烯网立场，转载请联系原作者。
