单壁碳纳米管如何实现导电且增强的PA66？

目前的聚酰胺66（PA66）的导电性主要通过添加导电炭黑或多壁碳纳米管来实现。但是，达到要求的导电性，需要的碳黑或多壁碳纳米管的添加量也高，并且电阻不稳定，物理机械性能不稳定，冲击性能、加工性能明显降低。

由于单壁碳纳米管高长径比、高强度、高韧性、低添加量的特点，即可显著改善聚酰胺66（PA66）的抗静电性能，并降低对材料本身机械性能的影响。

应客户要求，OCSiAl根据客户产品配方，在尽可能不改变客户配方的基础上，实现了基于TUBALL™ MATRIX 808 beta的单壁碳纳米管导电增强聚酰胺66注塑优化方案。

测试结果均基于如下工艺流程：

1.将TUBALL™ MATRIX 808和PA66在双螺杆挤出机中共混的到TUBALL™ 单壁碳纳米管1wt% 含量的PA66 导电母粒；

2.添加玻璃纤维到PA66 树脂，通过挤出造粒的PA66（含玻纤30%）共混物;

3.将步骤1.母粒和步骤2.含纤维共混物粒子进行混合后，直接注塑形成最终产品。

在复合大于30% 玻璃纤维含量的PA66共混物配方中，添加TUBALL™ MATRIX 808 后抗静电性能的提升。

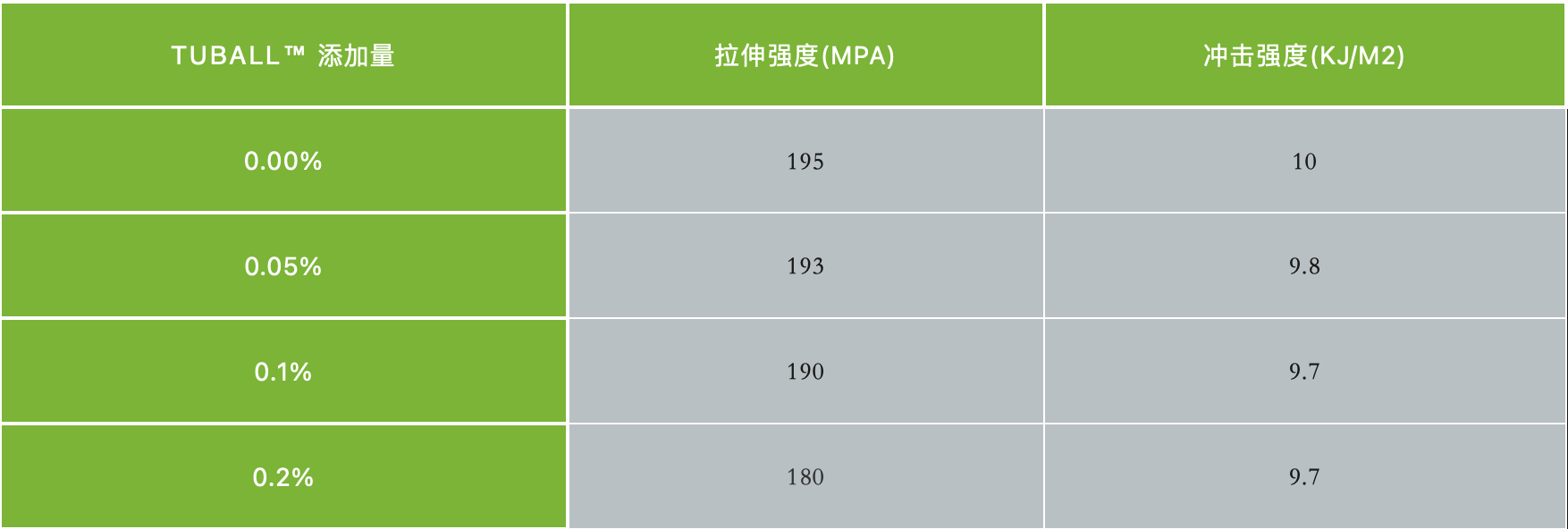

在PA66和30%GF共混物配方中，测试不同添加量的TUBALL™单壁碳纳米管对机械性能的影响。测试结果显示，添加单壁碳纳米管不影响材料加工性能，最高可应用于70%玻璃纤维含量的共混物。此外，类似的表现在PA6 (GF), PPA（GF）中也是一致的。

此外，客户关心的另一个问题就是着色问题，我们进行了不同的实验进行对比。

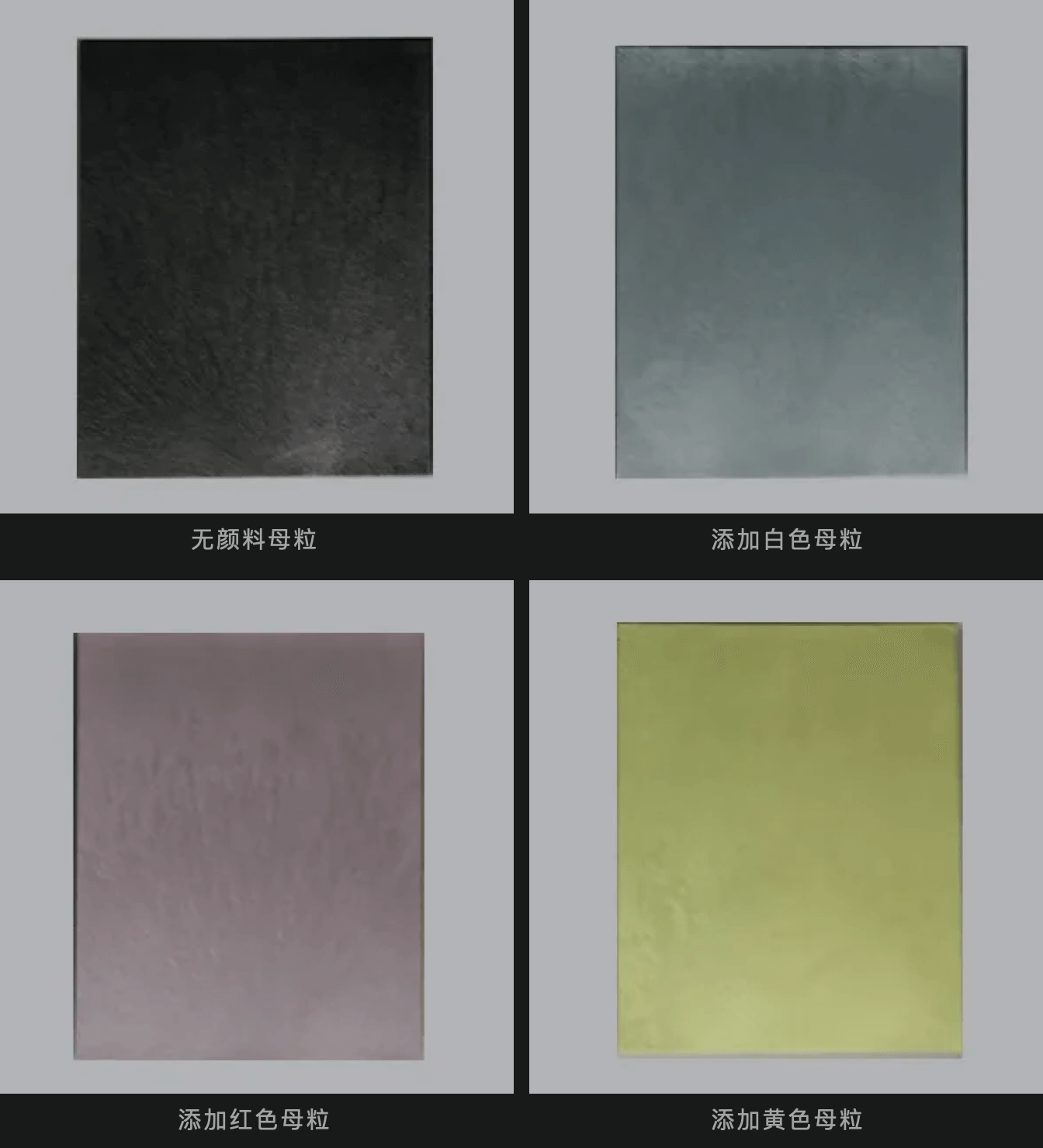

通过直接添加不同颜色的色母粒在配方中，测试结果显示，添加TUBALL™ MATRIX 808 beta 可实现彩色抗静电注塑件，但是不同的色母粒对电阻率的影响也不同。

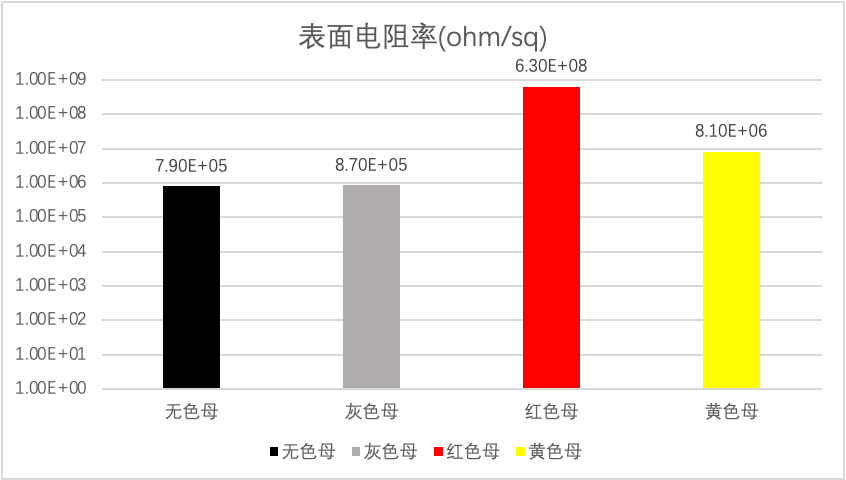

结果显示，红色母粒对电阻率的影响相对较大，灰色、黄色母粒对电阻的影响相对较小

TUBALL™ MATRIX 808 beta

为简化单壁碳纳米管在塑料领域的应用，OCSiAl开发了的独特的单壁碳纳米管预分散体添加剂TUBALL™ MATRIX 808 ，在超低用量下提供导电性，同时降低对基体的流变学和力学性能的影响。

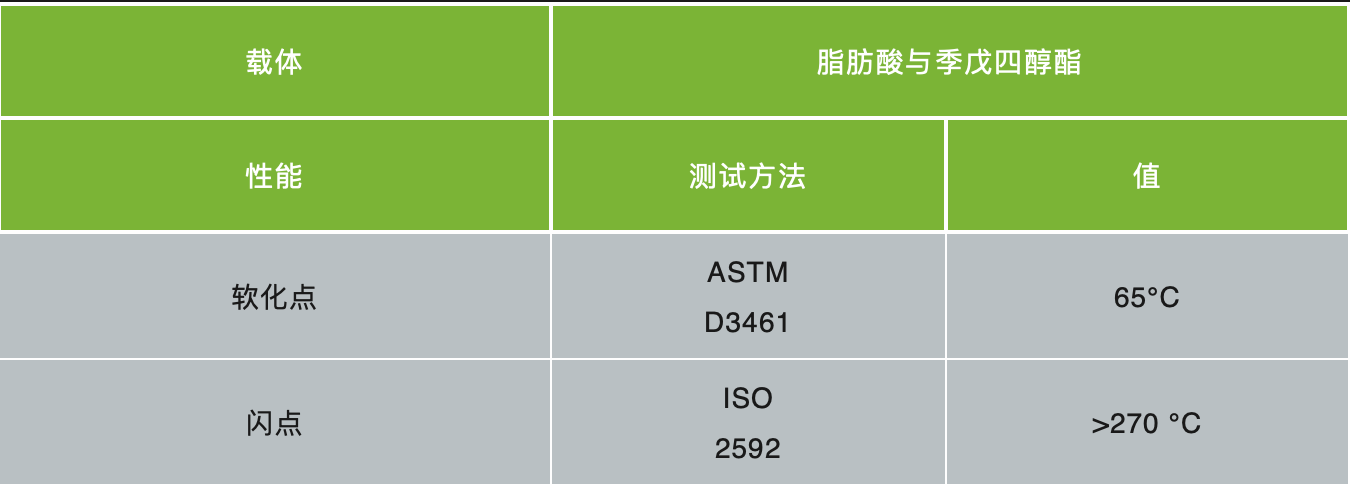

TUBALL™ MATRIX 808 beta 是一种基于TUBALL™单壁碳纳米管的预分散体，专为热塑性材料提供卓越的导电性，同时保持机械性能、降低对主体基材的影响。TUBALL™ MATRIX 808 beta 有粗粉和颗粒形式。

核心优势

• 始于0.05 wt.%的超低单壁碳纳米管添加量;
• 降低对机械性能的影响;
• 确保永久和均匀的导电性能，没有“盲点”;
• 不会显著增加主物料的粘度或密度。
