一、改性沉淀硫酸钡M-1000K1产品介绍
M-1000K1是云浮鸿志新材料有限公司采用全新的硫酸法工艺生产，用碳酸钡加硫酸进行反应，生成超细沉淀硫酸钡。采用偶联剂改性处理，过程严格控制各种参数，经过多道分级过滤，保证结晶粒子均匀。产品具有粒径分布范围窄、耐酸耐碱、没有硫化物、没有臭味、无黑点杂质、白度高、比表面积大、分散性好、透明度高、光泽度高、悬浮性好等特性。可广泛应用于各种涂料、油墨色浆，能显著提高制品表面光泽度、显色性、防沉性、耐水性，从而降低成本。
技术指标
| 项目 | 单位 | 指标 |
| 平均粒径 | µm | 1.0 |
| 白度 | % | 98 |
| 吸油量 | g/100g | 11 |
| 105℃挥发物 | % | ＜0.3 |
| L值 | % | 99 |
| pH | 8 | |
| 电导率 | µs/cm | ＜200 |
| 筛余物 | % | ＜0.001 |
产品优势
- 纯度高，耐酸碱，防腐性好，耐候性好。
- 比表面积低，容易润湿，表面能低，分散性好。
- 不同于普通工艺生产，几乎没有硫化物，没有气味。
- 粒径均匀，吸油量低，减少VOC，具有很好的流平性。
- 白度高，色中性，具有超高的光泽度，可减少制品色差。
- L值高，偏蓝相，具有空间位隔效应，能减少钛白粉用量。
- 杂质少，无黑点，无有害物质，能保证制品安全性和清洁性。
- 硬度适中，不含石英等杂质，可减少涂料研磨时间和损耗率。
建议添加量
M-1000K1最好添加5-25%
改性沉淀硫酸钡M-1000K1在涂料中替代钛白粉试验情况
改性沉淀硫酸钡M-1000K1用于白色体系
涂料配方工艺：先将丙烯酸树脂、钛白粉、沉淀硫酸钡、分散剂、消泡剂、二甲苯高速分散15-20分钟，再加入流平剂，然后中速分散5分钟后，过滤即好。（浆料：玻璃珠=1 ：1）
| 原料名称 | 配方A（%） | 配方B（%） | 配方C（%） |
| 丙烯酸树脂 | 60 | 60 | 57.5 |
| TEGO904W消泡剂 | 0.1 | 0.1 | 0.1 |
| BYK110分散剂 | 0.2 | 0.2 | 0.2 |
| BYK300流平剂 | 0.2 | 0.2 | 0.2 |
| R706钛白粉 | 25 | 22.5 | 25 |
| M-1000K1 | / | 2.5 | 2.5 |
| 二甲苯 | 15 | 15 | 15 |
性能对比
| 项目 | 配方A（%） | 配方B（%） | 配方C（%） |
| 光泽（60°） | 85.8 | 85.5 | 86.2 |
| 细度µm | 12.5 | 15 | 12.5 |
| A值 | -0.947 | -0.961 | -1.181 |
| B值 | -0.705 | -0.712 | -0.798 |
| L值 | 95.717 | 95.471 | 95.791 |
| 白度 | 95.595 | 95.622 | 96.002 |

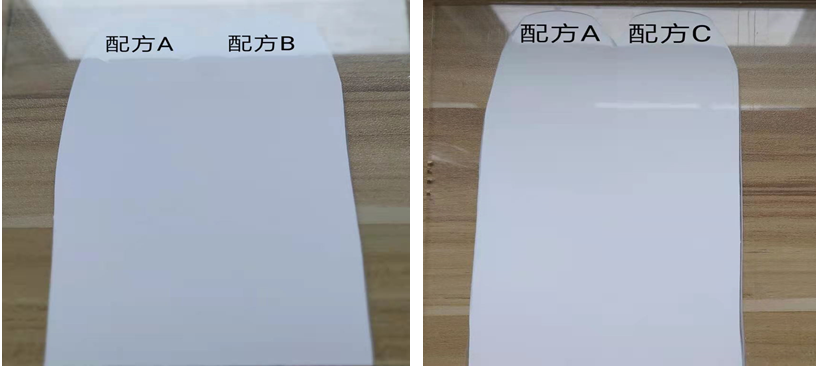

添加沉淀硫酸钡色泽对比

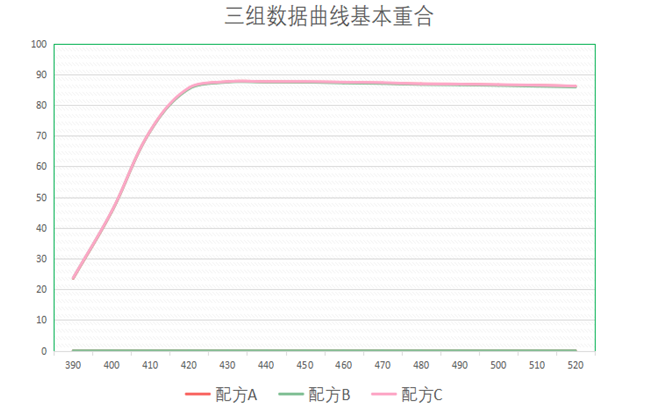

添加改性沉淀硫酸钡M-1000K1后的光谱吸收曲线变化图
试验总结
- 在适当范围内使用改性沉淀硫酸钡M-1000K1替代钛白粉，不会影响纯色色浆以及色漆的色浓度和遮盖力，可在一定程度上提高白色漆的白度，保色性佳。
- 改性沉淀硫酸钡M-1000K1分散性，润湿性好，不影响钛白粉分散的同时能促进漆膜颜色的均匀分布，不易浮色发花。
- 在白色体系中增加改性沉淀硫酸钡M-1000K1组分后，漆膜光泽度优异，保光性好。
目前鸿志新材改性超细沉淀硫酸钡M-1000K1产品已经进驻优料库，如需索样请扫描二维码提交索样信息。
本文来自买化塑，本文观点不代表石墨烯网立场，转载请联系原作者。
