开发高效的电磁微波吸收剂，并且具备有效的吸收带宽，重量轻，以解决日益严重的电磁污染，这仍然面临着巨大的挑战。这里，揭示了高度有序介孔碳包覆石墨烯复合材料在微波吸收领域中的巨大的潜力。有序的介孔碳复合材料具有明确的球形介孔，且均匀分布在石墨烯表面，直径约20 nm（石墨烯@中碳，缩写为G/MC）。这纳米复合材料具有高的BET表面积，高达316 m2 g-1。令人印象深刻的是，在900°C碳化后的G/MC纳米片（G/MC-900）具有出色的微波吸收能力，在仅5 wt％的超低填充量下，最大反射损耗（RL）为-66.1 dB，吸收带宽（EAB）为8.2 GHz（RL <-10 dB）。该微波吸收能力优于大多数报道的微波吸收材料，该工作使2D介孔碳纳米复合材料有望成为一种有前途的微波衰减材料。

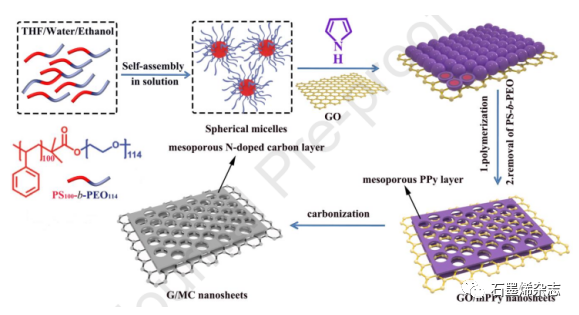

Figure 1. 2D G/MC纳米复合材料的合成路线示意图。

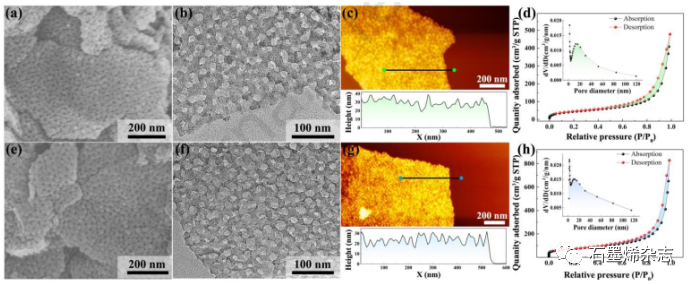

Figure 2. GO/mPPy的SEM图像（a），TEM图像（b），AFM高度分布图（c）和N2吸收脱附等温线（d）以及相应的孔径分布（插图）；G/MC-900孔的SEM图像（e），TEM图像（f），AFM高度分布（g）和N2吸收-解吸等温线（h）和相应的径分布（插图）。

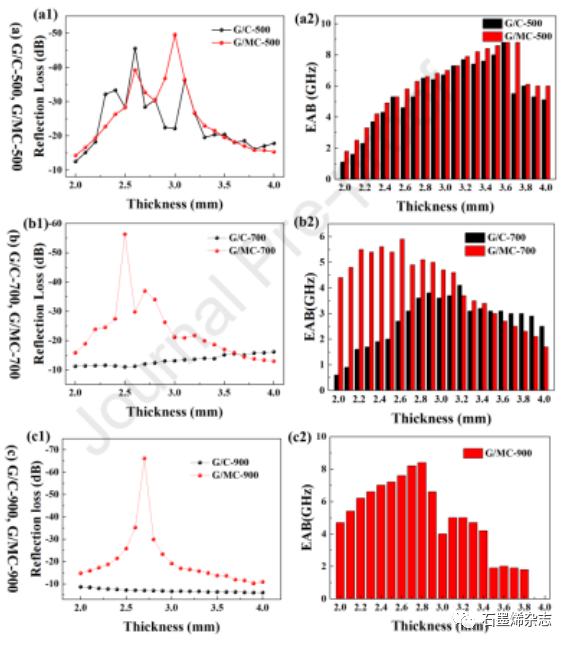

Figure 3．G/C和G/MC复合材料RL值（左图）和有效吸收带宽值（右图）。

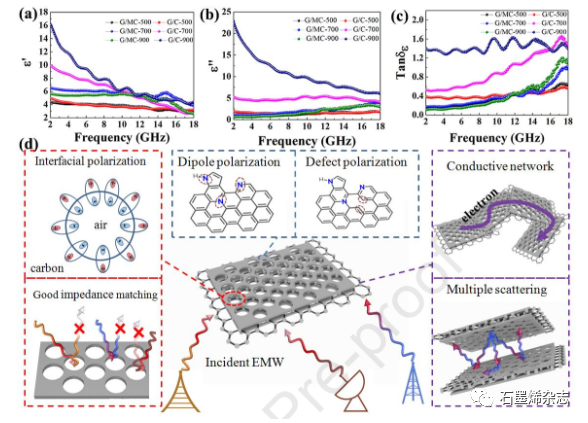

Figure 4．G/C和G/MC的介电常数的实部（a）和虚部（b）以及介电损耗切线（c）；G/MC-900复合材料的微波吸收机理示意图（d）。
该研究工作由复旦大学Renchao Che带领的团队于2021年发表在Carbon期刊上。原文：The Ordered Mesoporous Carbon coated Graphene as A High-Performance Broadband Microwave Absorbent。
本文来自石墨烯杂志，本文观点不代表石墨烯网立场，转载请联系原作者。
