石墨烯是已知的世上最薄、最坚硬、导热性及导电性最好的纳米材料,从2004 年被发明到2014 年产品导入一直备受关注。从专利研究的角度看,2018年中国石墨烯相关技术专利申请量最高,达到37521件,全球占比55%,位列第一梯队;美、韩、WO(世界知识产权组织)、日、欧专局、中国台湾均在1000件以上,位列第二梯队;印度、加拿大、德国、澳大利亚等国家或地区专利申请量相对较少,位列第三梯队。

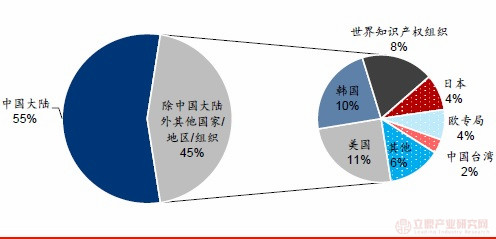

2018 年石墨烯技术专利数量国家/地区/组织分布
资料来源:公开资料
我国不仅在石墨烯相关专利申请数量上具有优势,还具有丰富的石墨资源可以为石墨烯产业发展提供资源基础。根据前瞻产业研究院数据,目前我国已查明晶质石墨储量5500 万吨,仅次于巴西的5800 万吨。我国的石墨资源中47%分布在黑龙江,19%分布在内蒙古。

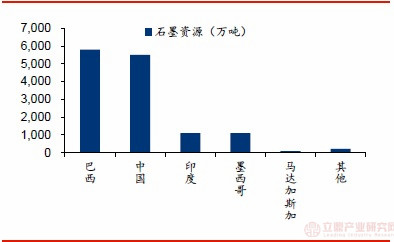

世界已查明石墨资源分布情况(截至19 年2 月)
资料来源:公开资料

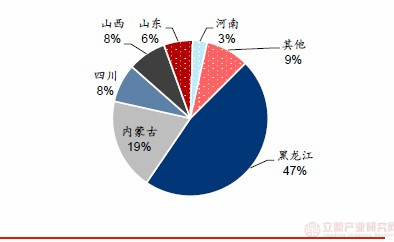

中国已查明石墨资源分布情况(截至19 年2 月)
资料来源:公开资料
具体到石墨烯导热膜产业,从分布来看,目前国内石墨烯导热膜产业已基本形成以长三角、珠三角和京津冀鲁区域为产业集群,多地分布式发展的产业格局。根据上海环盟数据,从产量来看,我国石墨烯导热膜行业产量从2014 年的17.80 万平米快速增长至2018 年的745.20 万平米。随着石墨烯导热膜行业规模的扩大,进入行业的企业数量不断增加,我国石墨烯导热膜行业内企业数量从2014 年的3 家增长至2018 年的14 家。

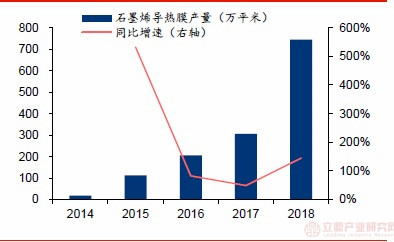

2014-2018 年中国石墨烯导热膜行业产量
资料来源:上海环盟

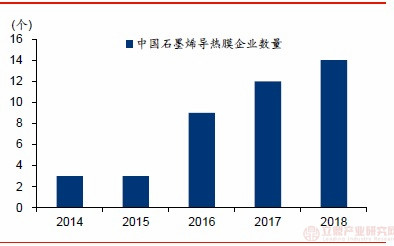

2014-2018 年中国石墨烯导热膜行业企业数量
资料来源:上海环盟
2019 年7 月发布的华为Mate 20X(5G)手机首次使用石墨烯散热膜用于手机散热,随后2020 年2 月发布的小米10 系列手机及2020 年3 月发布的华为P40 系列手机均采用了石墨烯散热膜。根据《中国化工信息》2020 年8 期,华为手机使用的石墨烯散热膜的供应商为富烯科技,对应的上游石墨烯供应商为常州第六元素。富烯科技的石墨烯散热膜产品厚度为30-100um,制备方法采用氧化石墨烯为前体,将氧化石墨烯浆料涂覆在钢带上,烘干后收集还原的氧化石墨烯,粉碎压制成膜,高温热处理形成石墨烯膜。
根据《中国化工信息》2020 年8 期,小米10 系列手机使用的石墨烯散热膜的供应商为东莞鹏威,对应的上游石墨烯供应商为小米产业基金投资的广东墨睿科技。东莞鹏威的石墨烯导热膜是与墨睿科技合作生产的,目前墨睿的产能是6 万平方米/月,到2020 年年底可达10 万平方米/月。合作生产的石墨烯导热膜可以做到55um 厚度,实现量产的铜基石墨烯散热膜价格比现有的人工石墨散热膜低30%,可以代替目前市场上普遍使用的双层17U及双层25U 叠加的人工石墨散热膜。
