2020年1月，小米基金投资了一家石墨烯公司，随后在小米新品发布会上宣布使用石墨烯超级散热器，引发热议。而华为最新发布的华为P40，也采用3D石墨烯散热膜及系统，再次将石墨烯导热膜在移动终端上的应用前景摆到消费者眼前。
石墨烯导热膜（散热膜）在电子产品中的使用并不是首次，石墨烯导热膜正在抢占国内移动终端散热膜市场。石墨烯导热膜是否会成为石墨烯产业化之路的先行者呢？
市场规模可达23亿美元
石墨烯导热膜比天然石墨的导热性能好，在手机散热市场有较强的竞争性。目前石墨烯导热膜分为纯粹的石墨烯导热膜和有基底涂覆的石墨烯导热膜。市场研究机构国际数据公司(IDC) 预计，到2023年全球5G手机出货量可达4亿部，占智能手机出货量的26%。石墨烯导热膜市场规模2～3年内可达到23亿美元。

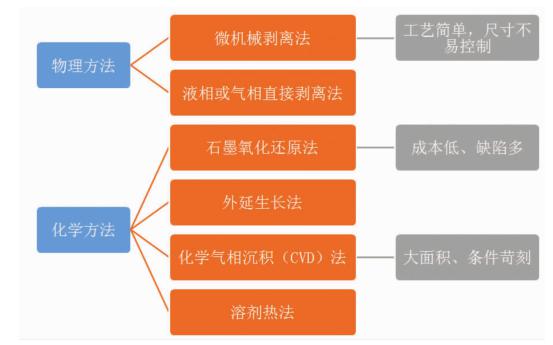

石墨烯导热膜的核心技术是石墨烯的批量化制备和石墨烯的分散，正是这两项技术瓶颈制约着石墨烯导热膜的产业化。
目前，国内市场上应用了石墨烯导热膜的手机有华为Mate20和小米10 ，分别由富烯科技和东莞鹏威提供，上游石墨烯供应商分别是常州第六元素和墨睿科技。
通过对富烯科技和东莞鹏威的石墨烯导热膜专利进行分析发现，富烯科技主要侧重于纯石墨烯导热膜的连续制备，东莞鹏威的石墨烯导热膜是石墨烯导热涂料涂覆到铜片或者复合膜上。
富烯科技的石墨烯导热膜产品厚度为30～100μm，可以与不同背胶、泡棉、铜箔、隔热材料等复合后再模切加工。制备方法采用氧化石墨烯为前体，将氧化石墨烯浆料涂覆在钢带上，烘干后收集还原的氧化石墨烯，粉碎压制成膜，高温热处理形成石墨烯膜。
东莞鹏威的石墨烯导热膜可以做到55μm的厚度，市场价格方面实现量产的铜基石墨烯散热膜价格比现有的人工石墨散热膜便宜30%，以代替目前市场客户普遍使用的双层17U及双层25U叠加的人工石墨产品，减少了模切工艺，提升了模切良率。除了铜基石墨烯导热膜外，还有复合材料基石墨烯导热膜，铜基石墨烯导热膜制备方法是将石墨烯散热浆料涂覆在铜箔层表面，经烘干后压延。铜箔也可以换成其他的复合膜，制备复合石墨烯导热膜。
东莞鹏威科技的导热膜是与墨睿科技合作生产的，目前墨睿的产能是6万平方米/月，到2020年年底可达10万平方米/月。按照1平方米可以应用到100台手机上计算，预计每年可满足1.2亿部手机的需求。除了墨睿，可提供石墨烯散热水性环保浆料的供应商还有常州第六元素、新奥、宝泰隆等。
手机散热膜性能对比分析
目前市场上电子产品中常用的散热材料是天然石墨散热膜、人工石墨散热膜和纳米碳散热膜。
天然石墨散热膜优点是相对便宜，缺点是散热能力较差，且受工艺限制最薄只能做到0.1mm。在手机轻薄化的发展进程中，天然石墨散热膜的市场占有率日益下降。美国的GRAFTECH是该行业中的领军企业。
人工石墨散热膜主流材料是人工石墨，通过高温炭化及高温石墨化聚酰亚胺薄膜制得。人工石墨受原材料聚酰亚胺的影响大，由于原材料聚酰亚胺价格高，制备工艺亦需要超高温度，工艺耗能大，因此导致人工石墨价格昂贵。此外，我国的低端聚酰亚胺薄膜已经基本满足国内需求，中高端聚酰亚胺薄膜依赖进口。人工石墨散热膜的行业集中度高，主要企业有日本松下、中国碳元科技等。
纳米碳散热膜的原材料是纳米碳材料（碳纳米管、碳纳米纤维、纳米碳球），使得纳米碳材料的散热功率跨度范围大，价格比人工石墨散热膜稍低，厚度最薄可以做到0.03mm。韩国SKC公司的纳米碳散热膜是行业标杆。
未来市场发展的趋势
5G时代对手机等移动终端的散热性能要求越来越高，石墨烯导热膜将会凭借优异的性能占据一席之地。石墨烯导热膜是石墨烯产业化的先行者，未来必将孕育属于石墨烯的杀手锏级应用。
