改装后效果肯定是明显的,主板的热量均匀散发并通过石墨烯散发到外壳上,不再是在摄像头下方一个位置发热,且手机降温的速度也快了不少。

本人不是专门修手机的,单纯的爱捣鼓,除了手上的这台iPhone X,从iPhone 5一直到 iPhone XR都拆过,感觉手机的主板不是完全和外壳贴合,其热量不能够充分的导出到外壳,于是给iPhone 6s主板加装石墨烯导热,其原理和电脑CPU一样。

为什么会有此教程,首先本人喜欢打游戏,玩王者荣耀都是用备用手机手上这台iPhone 6s玩,今年都要用最低特效、最低画质才能保证一直60帧,如果把画质、特效设置稍微高一点点,手机就很烫手,CPU降频、信号变差,然后就琢磨改装散热,把A9仅剩的性能全部发挥出来。

IT之家的朋友们,动手之前有几点千万要注意:

第一:拆屏幕的时候要小心,排线拉断很蛋疼。

第二:拆下来的螺丝一定要记住在哪个点上,因为螺丝长短大小不一,安装错误容易把主板打穿。

第三:还是那句话手残党不要搞。

改装后效果肯定是明显的,主板的热量均匀散发并通过石墨烯散发到外壳上,不再是在摄像头下方一个位置发热,且手机降温的速度也快了不少。

—————————————

下面改装开始:

所需物料:石墨烯导热贴(0.012mm) 、硅脂、屏幕防水胶、电池易拉胶。

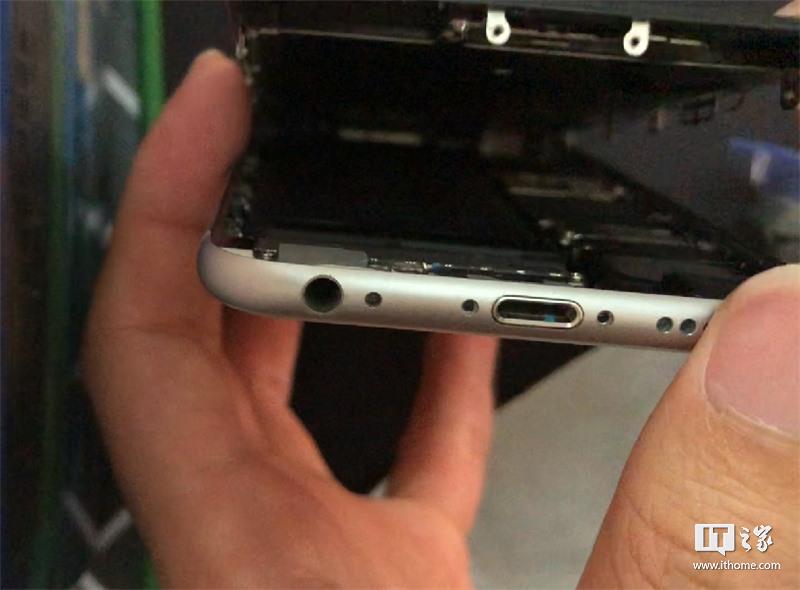

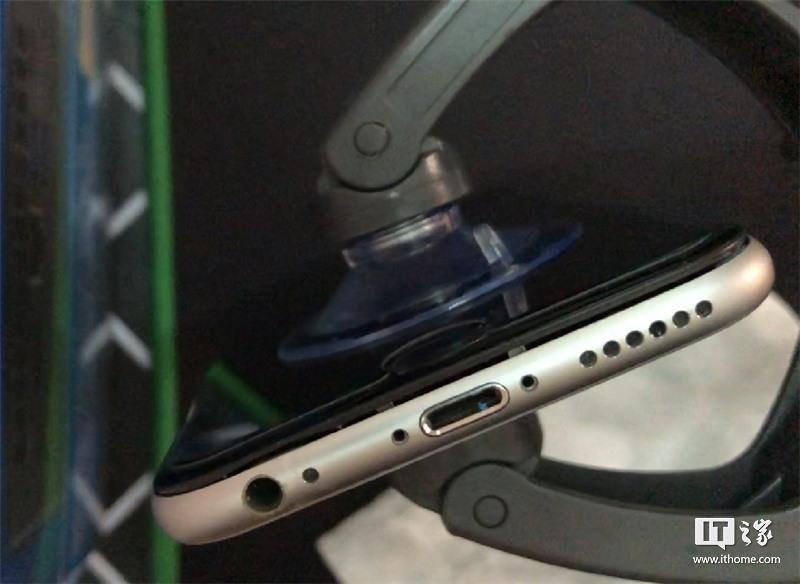

1、先把手机屏幕跟手机后壳进行分离。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

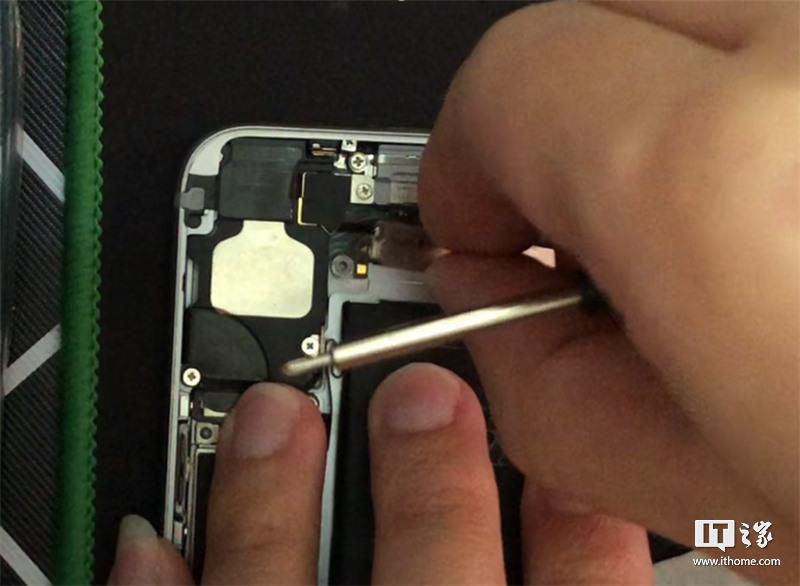

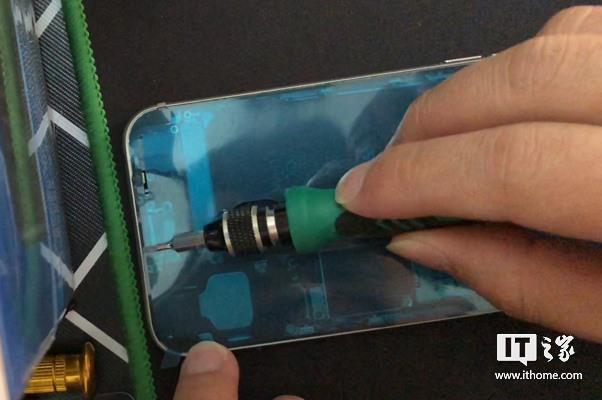

2、里面有密密麻麻的零件,各种螺丝各种金属挡板,都要一一拆开

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

3、可以看到有些螺丝大小、长短都是不一样,血的教训,之前拆苹果iPhone 5s的时候,上错螺丝把主板搞坏了,所以拆这些金属挡板一定要把位置摆放好

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

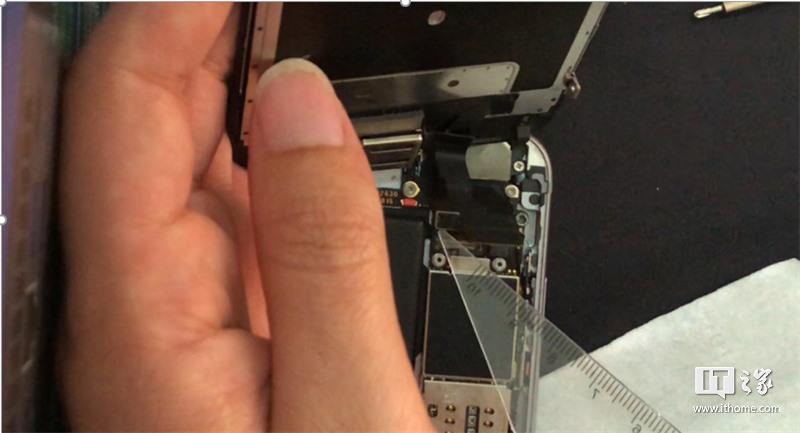

4、撬开屏幕的BTB连接器

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

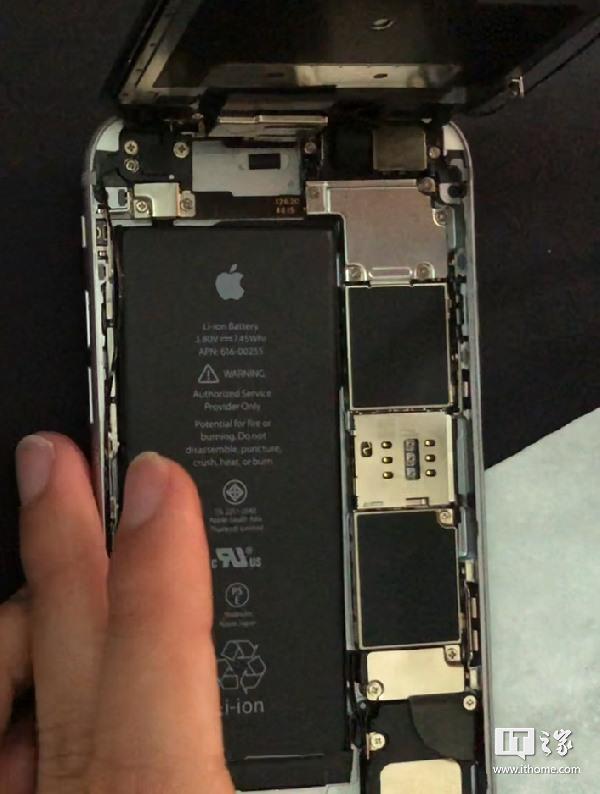

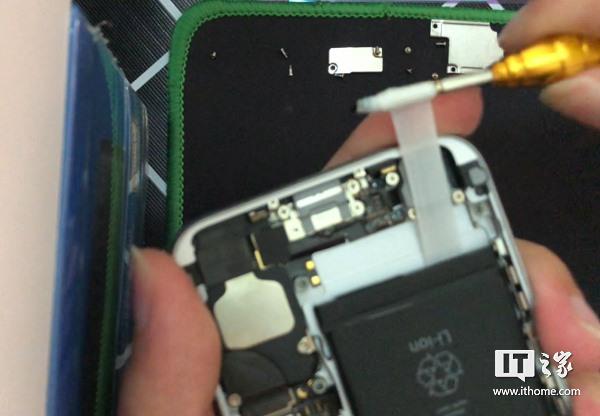

5、接下来拆卸马达,方面下面拉电池的易拉胶

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

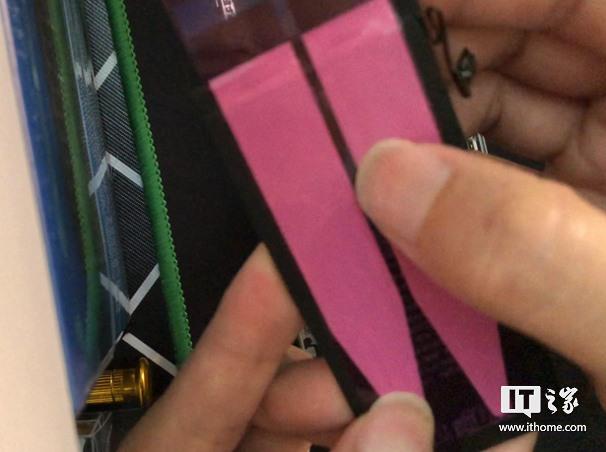

6、把电池易拉胶扯开,把电池给拿出来。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

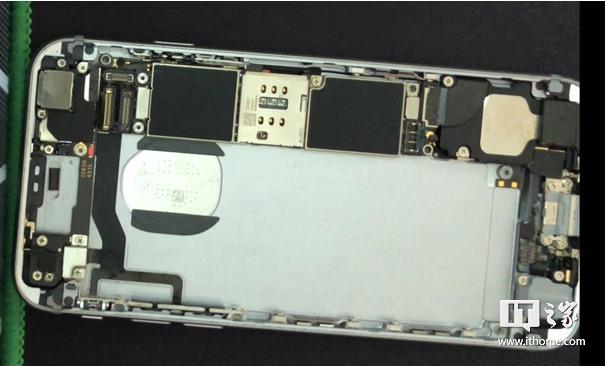

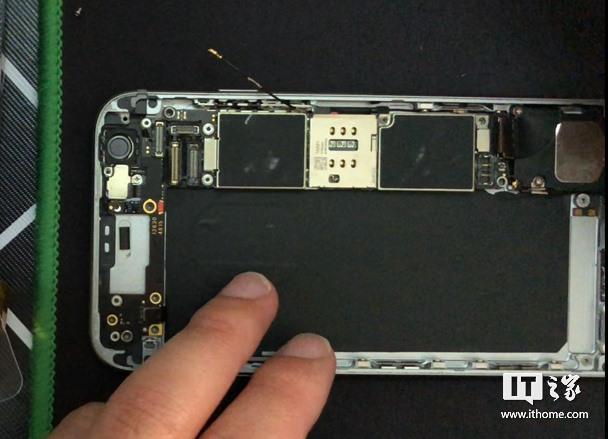

7、弄开后整个主板暴漏出来了。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

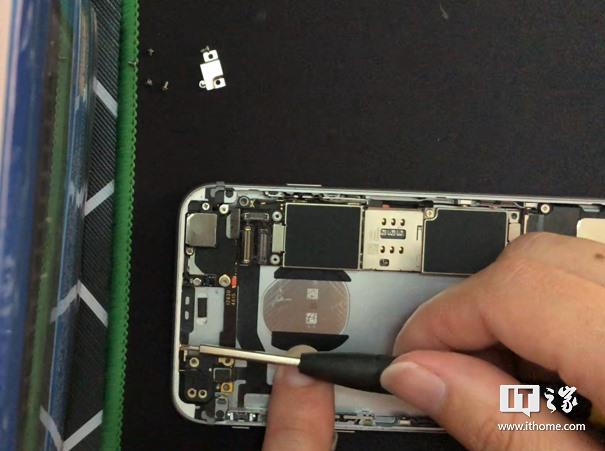

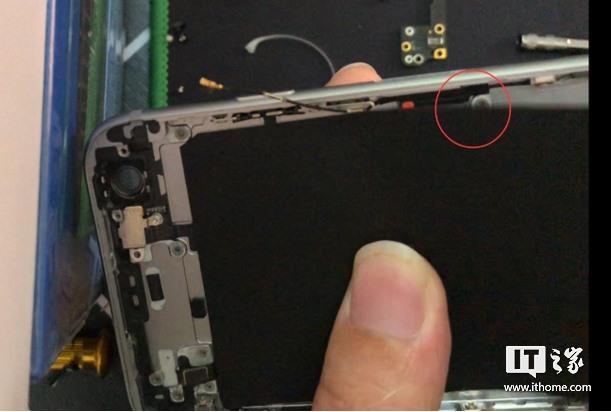

8、接下来把WIFI天线、NFC天线固定螺丝拿出来。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

9、位置要摆放好,可以类似我这样位置放好

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

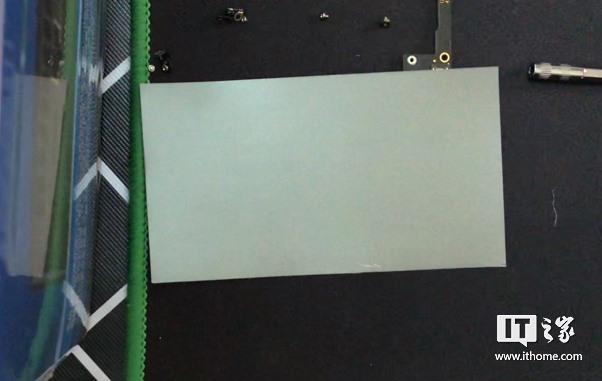

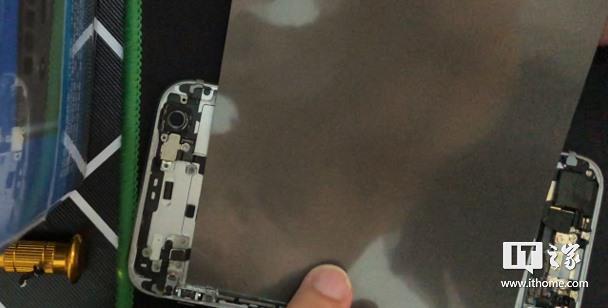

10、接下来把石墨烯放上来找位置。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

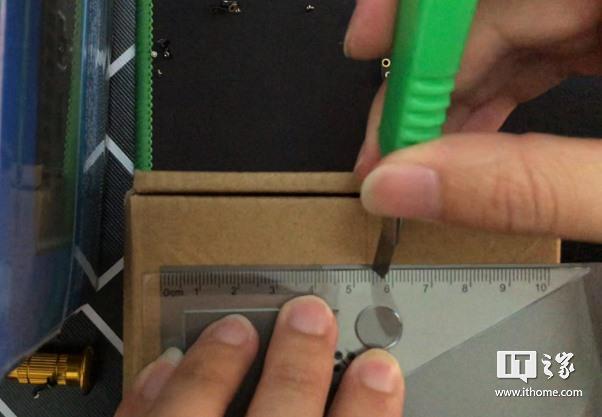

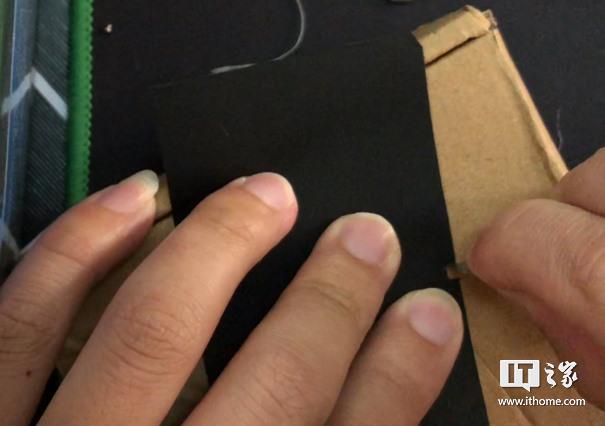

11、量好长度后开始切开

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

12、切成这种四方形后,接下来继续切

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

13、特别是有螺丝的地方

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

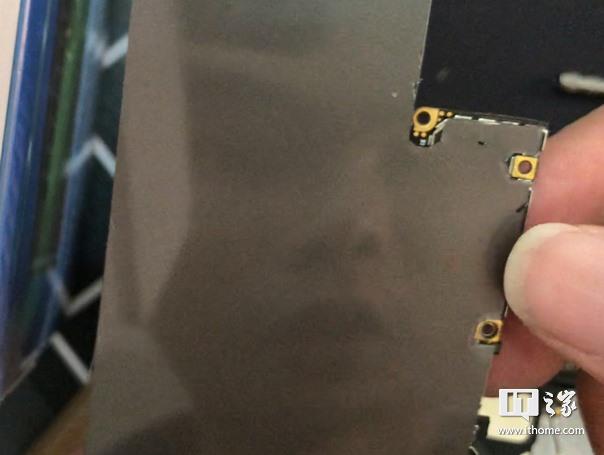

14、跟主板对比一下

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

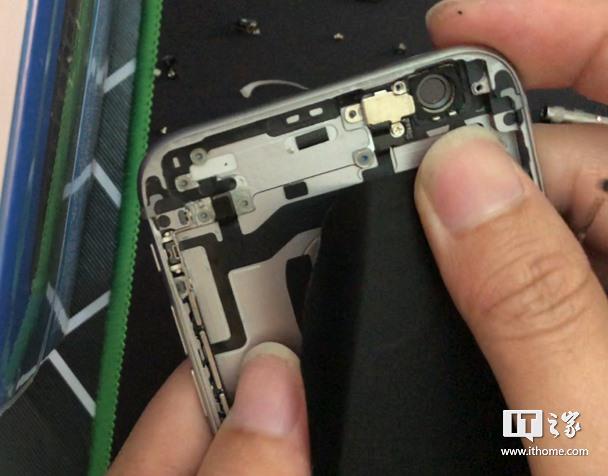

15、跟后壳对比一下

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

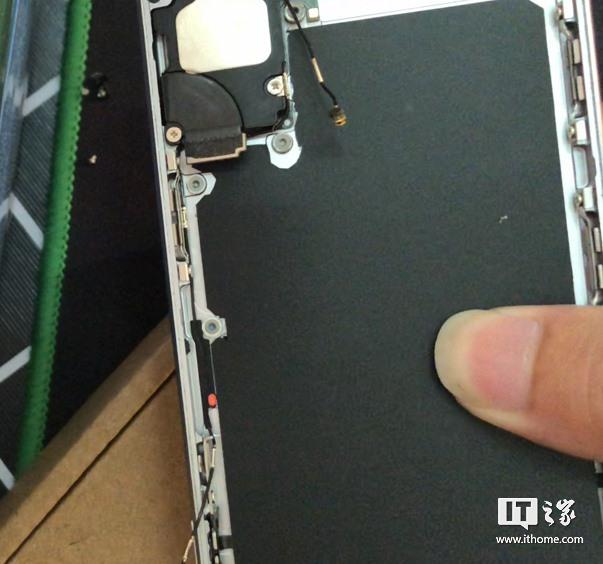

16、没啥问题了就开始贴起来了

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

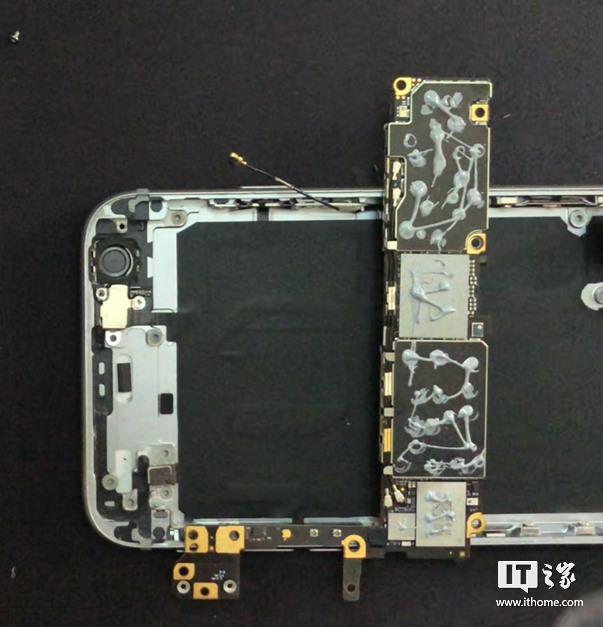

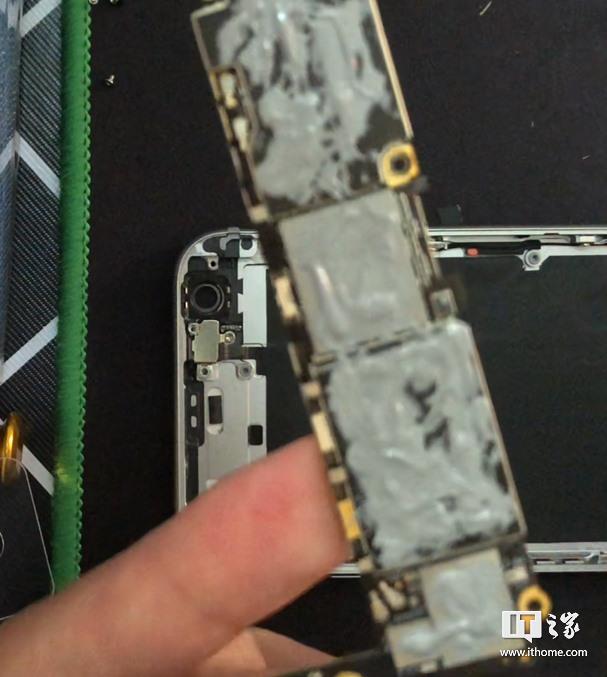

17、接下来给主板涂硅脂(注意:硅脂要购买导热系数高的,比较粘稠的,而且不导电的。我购买的是TC5688),主要需要涂抹的区域为主板背面的闪存、射频芯片、电源管理芯片区域,总之有屏蔽罩覆盖的地方都涂上就好。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

18、主板硅脂涂完后,把主板放到手机壳里,再把各零件都安装回去。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

19、贴上电池易拉胶

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

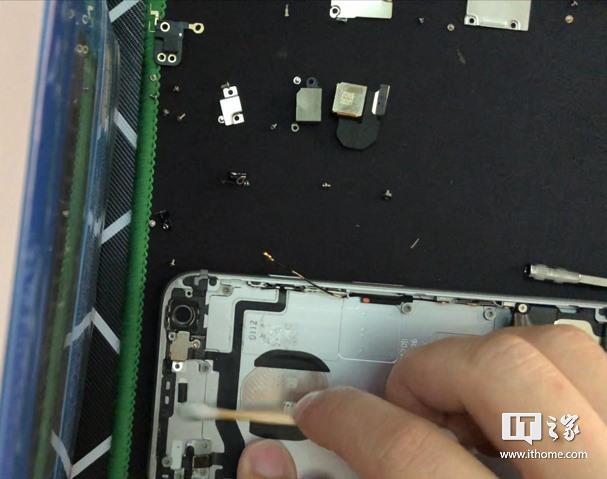

20、把防水胶圈贴上,注意在贴之前一定要清理干净残胶。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

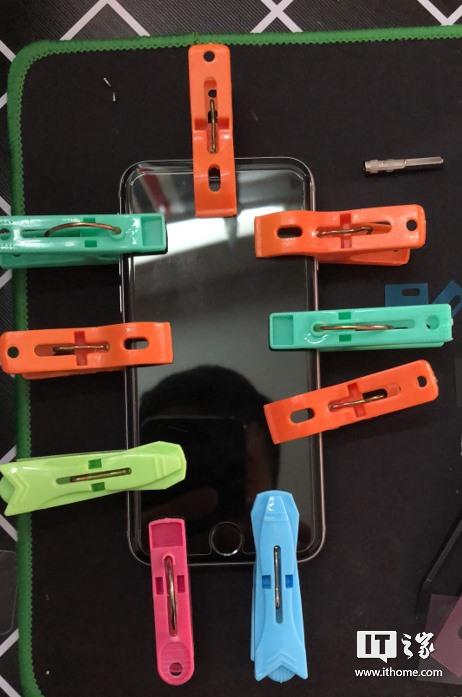

21、封胶有个小技巧,先贴好之后放到加热板 85摄氏度加热5分钟;然后再用扣具,压制到完全冷却;这样可以最大限度的还原防水胶,前提是你的胶要足够好。

【首发】 iPhone 6S 改装石墨烯散热,榨干苹果A9全部性能

日常使用过程尤其吃鸡类游戏中,你会发现手机摄像头下面,电源键旁边的位置的发热量要比之前高…因为主板和外壳中间有了导体,提高了散热效率,虽然没有实际数据对比,个人认为散热好了会省电,也会省机器,延长使用寿命,虽然这个提升效果有限,但还是有效的!

在乎拆机防不防水的就别考虑了!如果是三星的防水机我不会拆开,苹果防水也就那么回事儿…跟三星不是一个级别,很多原封的机器带着洗回澡或有个泳就进水了,这就是例子。所以不必太在乎苹果的防水。这只代表我个人看法!

一般好一些的散热硅脂都能用个两三年,使用手机的寿命也是两三年,三年过后手机性能也跟不上了。
