石墨烯散热技术已经被华为等厂商大规模应用在智能手机内部的散热系统中。此前，我们为大家介绍过厦门立琪电子有限公司推出的一款石墨烯外壳无线充电器，利用石墨烯复合材料的高导热性，可以有效解决无线充电器的散热问题，提高充电速度。
它具备散热性好、充电速度快、性价比高、使用方便、专利保护等优势。为了验证产品性能，今天要为大家带来的则是这款产品的详细评测。
一、立琪石墨烯无线充产品结构
首先科普一下石墨烯复合材料：它已经成熟量产，性价比高，对产品成本的影响有限；可注塑加工成型，产品的外观设计无局限性；可喷漆印刷，外观效果设计无局限性；产品因其散热性能好，触摸手感和金属一样，消费者可非常直观的感受到产品的优点，利于产品销售推广。

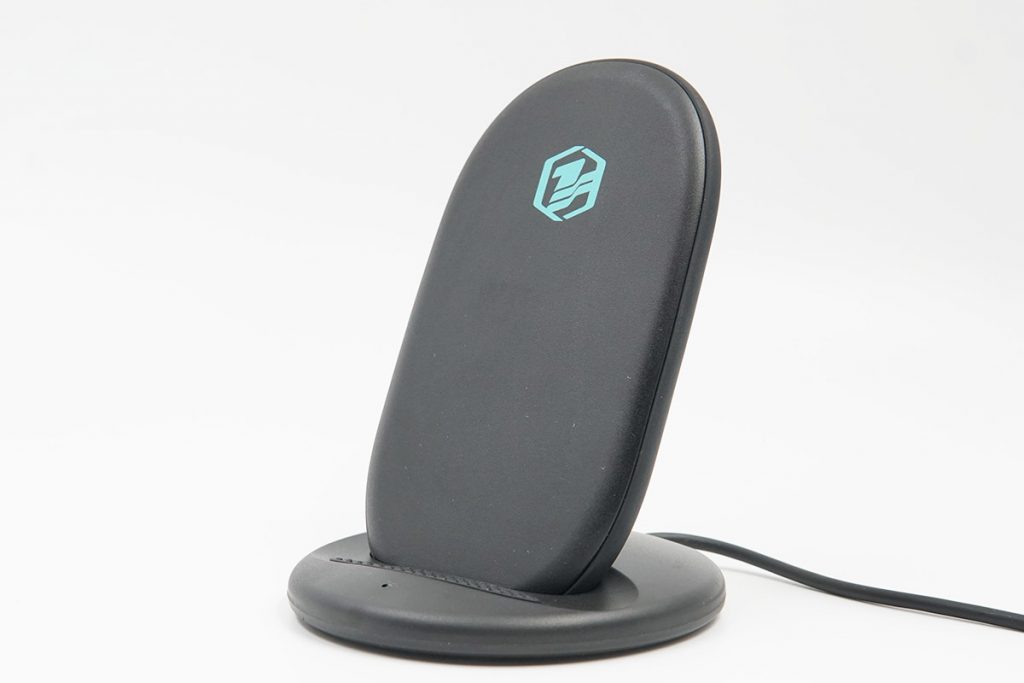

石墨烯无线充正面面板为石墨烯材质，摸上去是一种磨砂的质感。采用立式结构，由底座和立式面板两部分构成。一体式结构设计，本体与线材连为一体。
产品散热实现原理是，石墨烯材料具备高导热性能，能在一定程度上将充电时无线充电器和手机产生的热量带走，给手机降温。
此外，产品内部配备主动散热风扇，背部及底部设有进出风口，可配合石墨烯外壳，及时将工作时产生的热量带走，一起达到降温的目的。
二、无线充电协议鉴定测试
使用无线充电测试治具进行测试，QC3.0适配器作为供电输入，结果显示三个功率档位全部亮灯并显示PPP，代表三个档位都PASS，可以支持普通5W、苹果7.5W、三星10W无线充电。
iPhone XS无线充测试：ChargerLAB POWER-Z KM001便携式测试仪显示输入功率10.85W（9.16V1.18A），经过效率换算，实测达到苹果7.5W无线快充水平。
三星Galaxy S10+无线充测试：显示输入功率11.18W（9.17V1.22A），支持三星10W无线快充。
华为P30 Pro无线充测试：显示输入功率11.86W（9.17V1.29A），支持华为10W无线快充。
综上所述，立琪石墨烯无线充实测支持苹果、三星、华为等主流手机的无线快速充电。
三、全程无线充电测试
（左起：立琪石墨烯无线充、塑料机身无线充、金属铝材质无线充）
接下来进行全程无线充电测试，为了验证石墨烯和其他材料的区别，我们选择三款不同材质的立式无线充进行对比测试，分别为：石墨烯无线充（带风扇）、塑料机身无线充（带风扇）和金属铝材质无线充（不带风扇）。其中，第一款和第三款正面未开孔，外观一体性相对更好。
测试条件方面，手机机型选用iPhone XS，使用QC3.0电源适配器作为供电输入。环境温度25摄氏度，模拟消费者日常使用环境。使用ChargerLAB POWER-Z KM001便携式测试仪及其附带的PC客户端软件，对充电全程的输入端进行监测：从零电量关机状态充电至最终数值完全稳定的涓流充电状态。
1、石墨烯无线充
对于立琪石墨烯无线充电器，将测试数据汇总整理形成表格，可以看到：
经过短暂几分钟的时间，充电功率就飙升到10W左右的最高功率，而且可以看到平均10W左右的输入功率维持了足足有1个小时，代表苹果7.5W快充实打实的运行了长达一个小时。
至于充电时长：一个小时即可充入49%也就是近一半电量，3小时5分钟之后电流稳定在极小的数值，进入涓流充电。
2、塑料机身无线充
对于塑料机身无线充电器，将测试数据汇总整理形成表格，可以看到：
经过短暂几分钟的时间，充电功率就飙升到10W左右的最高功率，而且可以看到平均9W左右的输入功率同样也维持了足足1个小时。
至于充电时长：一个小时充入46%电量，3小时10分钟之后电流稳定在极小的数值，进入涓流充电。
3、金属铝材质无线充
对于金属铝材质立式无线充电器，将测试数据汇总整理形成表格，可以看到：
同样经过短暂几分钟的时间，充电功率就飙升到10W左右的最高功率，而且可以看到平均9W左右的输入功率维持了37分钟左右，随后进入上下波动状态。
至于充电时长：一个小时充入44%电量，3小时17分钟之后电流稳定在极小的数值，进入涓流充电。
综上小结，三款不同材质产品的充电对比结果揭晓：
关于快充时长，立琪石墨烯无线充电器10W的平均输入功率要稍高于另两者的9W，最高功率维持了足足有1个小时，这点至关重要，表示产品能在短时间内为手机补充足够的电量。
关于全程耗时，立琪石墨烯无线充电器的全程充电耗时略优于另两者，三者充电速度表现均处于市面主流水准。
四、温度测试
在以上全程无线充电期间（25℃室温环境），使用FLIR红外热成像仪测试手机机身温度，每隔一段固定时间进行监测，测得结果如下。
对于立琪石墨烯无线充电器：在充电1小时左右，功率开始下降期间，温度达到峰值，发现温度集中在背面摄像头附近，机身最高温度38.5℃左右，手感温热。
对于塑料机身无线充电器：在充电1小时12分左右，功率开始下降期间，温度达到峰值，发现温度集中在背面摄像头附近，机身最高温度37.5℃左右，手感温热。
对于金属铝材质立式无线充电器：在充电47分钟左右，功率开始下降期间，温度达到峰值，发现温度集中在背面摄像头附近，机身最高温度同样也为38.3℃左右，手感温热。
综上可以看到：
三者温度表现近似，其中塑料机身无线充采用开放式设计，面板表面布满出风口，从而让手机机身温度稍低于另两款一体性面板的产品。石墨烯外壳无线充和金属铝材质无线充温度几乎一致，表示可以达到金属般的散热效果。
五、总结
立琪石墨烯无线充电器，得益于石墨烯复合材料良好的导热特性，最高功率维持时长高达一小时的表现尤为突出，确实可在极短时间内为手机补充更多电量。产品配备石墨烯外壳+风扇主动散热+PCBA与线圈分离式的设计，这三大方面确保了产品有效解决无线充电器的散热问题，实现金属般的散热效果，从而达到提高充电速度和效率的目的。此外，产品性价比高，相比其他材料产品也有着自身独特的竞争力。
