氧化石墨烯（GO）膜具有卓越的分子渗透性能，在多个领域具有潜在应用价值。不过，氧化石墨烯膜的过滤尺寸∼9Å，这一尺寸大于许多盐类的水合离子，因此其在离子选择性渗透和海水淡化方面的应用受到限制。这是由于氧化石墨烯在水中溶胀，层间距∼13.5Å。因此，要减小其过滤尺寸，必须减小其层间距。
在这篇文章中，作者提出一种物理限域方法，实现精确可调地减少氧化石墨烯层间距。作者将氧化石墨烯放置在不同空气湿度下以不同程度地溶胀，使用环氧树脂将其固定，所得氧化石墨烯层间距可在∼9.8Å至 6.4Å 调整，因而实现调整滤过尺寸以阻挡水合离子通过。作者发现，氧化石墨烯的离子通透性符合阿伦尼乌斯方程，其能垒约为10–100kJmol–1（随层间距的不同而变化）。随着过滤尺寸的减小，离子渗透速率指数级衰减；但是水的通过所受影响很少，这是因为水分子进入氧化石墨烯层间的势垒很小，且在石墨烯毛细管中滑移长度较大。基于以上发现，作者使用一种简单可放大的方法（在GO中掺入石墨烯纳米片），制备了溶胀受到限制的石墨烯基膜，其 NaCl 过滤效率达到97%。

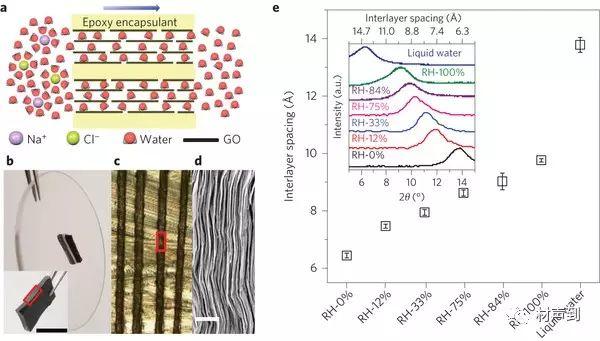

图1 物理限域的 GO 膜，其层间距可调

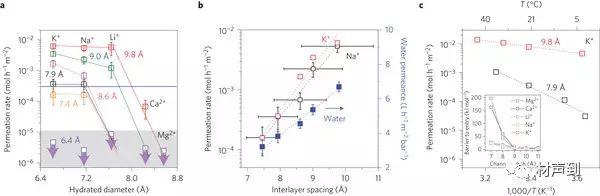

图2 可调的离子通透性

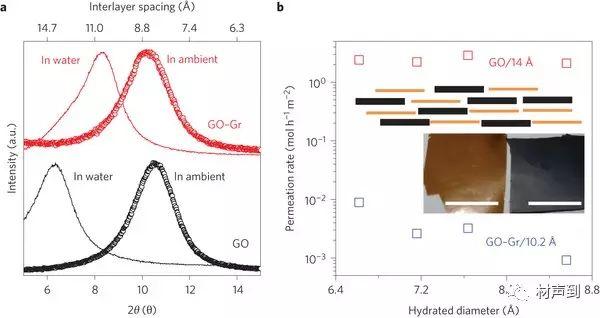

图3 溶胀受限的氧化石墨烯膜
本文来自材声到，本文观点不代表石墨烯网立场，转载请联系原作者。
