东华大学朱美芳教授研究团队：高性能的石墨烯储能纤维

当前，石墨烯纤维材料作为制备柔性电子器件的一种优选材料得到广大科研人员的关注，在柔性储能器件和智能传感器件等领域有着巨大的应用潜力。但由于石墨烯片层严重堆叠及其自身天然的疏水性带来比表面积小、与电解液亲和性不佳等缺点，极大地限制了石墨烯优异的理论电化学性能在宏观材料中的发挥。

为此，东华大学的朱美芳教授团队在前期的研究工作中开发了一种石墨烯溶液的非液晶纺丝方法，通过碱液调节溶液中石墨烯片层表面的带电性，使片层间产生强烈的静电排斥力，形成无序排列，规模化连续制备得到具有高电化学性能的多孔纯石墨烯纤维（Nano Energy, 2015, 15, 642），并取得了一系列的研究进展。该团队通过这种方法得到具有高强度、高亲水性及高电化学性能的聚乙烯醇/石墨烯杂化纤维（Journal of Power Sources, 2016, 319, 271）。他们进一步通过多组分杂化组装将带有赝电容特性的无机纳米粒子（例如MnO₂、MoO₃等）作为纳米活性组分，制备得到具有高电化学性能的杂化石墨烯纤维（Journal of Power Sources, 2016,306, 481; Carbon, 2017, 113, 151）。

近期，该团队在前期的工作基础上，利用纤维素纳米晶具有一维棒状刚性结构、表面富含亲水性基团的特点，将其作为纳米增强单元，通过上述纺丝方法，结合化学还原获得了多组分异质组装的rGO/CNC杂化纤维。研究发现，该策略获得的石墨烯杂化纤维具有多方面优势：第一，CNC的纳米棒状形态不仅能够与石墨烯片层形成插层结构，改善石墨烯纤维中石墨烯片层堆积严重的现象，而且还能抑制石墨烯片层在纤维成形过程中可能存在的弯曲和折叠，使其在纤维轴向上排列，从而形成有序的纳米孔道结构（如图1a所示），为电解质传输提供畅通无阻的纳米通道；第二，由于自身的刚性结构，CNC不会在石墨烯片层表面形成如同高分子链包覆的状态，在增强其性能的同时，维持石墨烯片层在纤维轴向的有效连接，保证杂化石墨烯纤维的高导电性（如图1b所示）；第三，CNC表面丰富的亲水性基团不仅能与石墨烯片层表面残留的含氧官能团（羟基、羧基、碳基等）形成强作用的氢键网络，有效增强其力学性（如图1c所示），而且其亲水性纳米单元能赋予石墨烯高亲水性（如图1d所示），有效提高纤维与电解质溶液的亲和性。

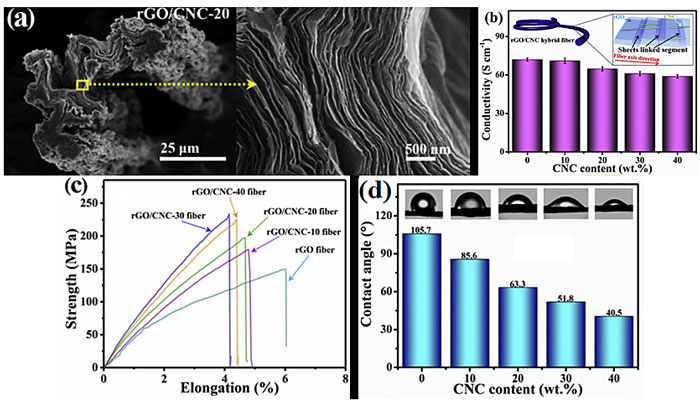

图1. 杂化石墨烯纤维的截面电镜图（a）、电导性（b）、力学性能（c）及其亲水性能（d）

随后，他们将得到的杂化石墨烯纤维组装成超级电容器，发现其具有优异的电化学性能，同时具备优异的串并联性及柔性（如图2a-b所示），在同类超级电容器中具有相对较高的能量密度和功率密度（如图2c所示）。因此，以上研究表明，该杂化石墨烯纤维作为柔性电极材料在可穿戴电子器件，特别是柔性超级电容器领域具有广阔的应用前景。这一成果近期发表在Carbon 上。

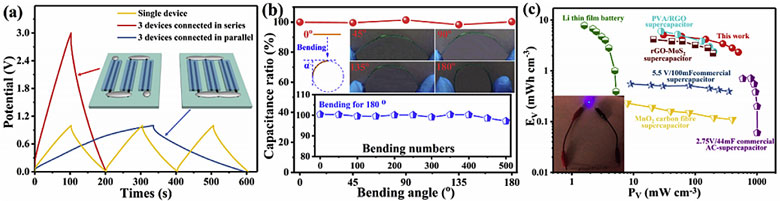

图2. 杂化石墨烯纤维制备得到超级电容器的串并联性（a）、弯曲测试（b）及其Ragone图（c）

该论文作者为：Guoyin Chen, Tao Chen, Kai Hou, Wujun Ma, Mike Tebyetekerwa, Yanhua Cheng, Wei Weng, Meifang Zhu

原文：

Robust, hydrophilic graphene/cellulose nanocrystal fiber-based electrode with high capacitive performance and conductivity

Carbon, 2018, 127, 218, DOI: 10.1016/j.carbon.2017.11.012

导师简介

朱美芳教授，东华大学材料科学与工程学院院长、纤维材料改性国家重点实验室主任，1986年获中国纺织大学化纤系工学硕士学位，并留校任教，1999年经东华大学与德国德累斯顿工业大学联合培养，获得工学博士学位；2005年9月至2009年12月任东华大学副校长，现任东华大学材料科学与工程学院院长与纤维材料改性国家重点实验室主任。

朱美芳教授长期从事有机无机杂化材料、纳米复合水凝胶材料、纤维成型加工与理论、生物质纤维及生物医用材料的基础研究及应用开发，获得了一系列重要的研究成果；主持科技部国家重点研发专项、国家“863”计划、自然科学基金重点项目、国家杰出青年基金和上海市基础研究重大项目等30余项，在Adv. Mater.、Adv. Energy Mater.、Adv. Funct. Mater.、Nano Energy、Chem. Commun. 等期刊发表论文230篇，编写专著7部（章），授权国家发明专利100余项；以第一完成人获国家科技进步二等奖、上海市科技进步一等奖等科技奖励10余项。
