在本次智能手机高峰论坛上，陈苗裙总经理就“石墨烯导热膜在柔性显示中的应用”这一主题发表了演讲。
陈苗裙总经理这一话题主要从三个方面讲述：
1、柔性显示发展概况
2、柔性显示中散热材料
3、石墨烯导热膜应用
一、柔性显示发展概况
1、柔性显示
柔性显示（Flexible Display，FD）是指具有可挠曲性的显示器件。
2. 柔性显示发展历程

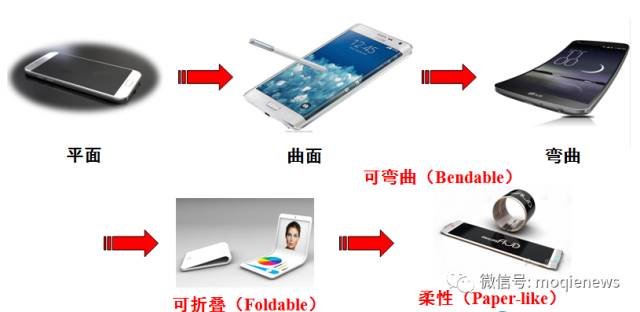

柔性显示经历了从最初的平面到曲面，曲面可弯曲，可折叠到最终的柔性的发展历程。
3. 柔性手机优点及问题
发展趋势：
柔性手机主要具有的特点有：轻、薄（0.01-0.1毫米） ；柔、便携（卷曲可隐藏） ；多功能、高集成度等 。
但是也存在一些亟待解决的问题：解析度、耐久性需要提高，柔性组装、柔性散热材料等问题。
二、柔性显示中散热材料

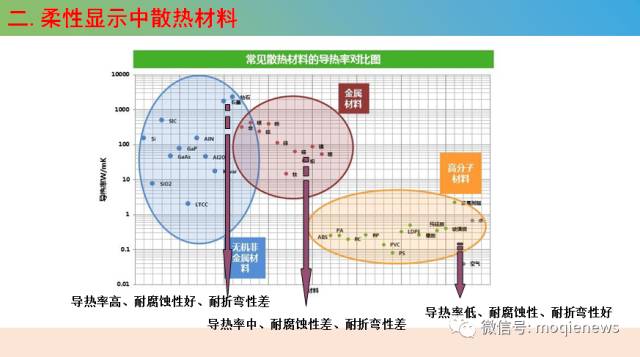

常见的散热材料都不是完美的，导热率不同，其腐蚀性和耐折弯性也不同。
经过对比天然石墨导热膜、人工石墨导热膜和石墨烯导热膜的优缺点，可以发现石墨烯导热膜在各方面的性能比其他两种都要好，但是工艺比较负责。
| 石墨类散热材料 | 优 点 | 缺 点 |
| 天然石墨导热膜 | 价格低 | 导热率一般（≤600 w/m·k）
折弯性能一般 |
| 人工石墨导热膜 | 导热率高（1000-1700 w/m·k） | 折弯性能一般
厚度、密度受限 原材料依赖进口 |
| 石墨烯导热膜 | 折弯性能优异
导热率高（1000-1700 w/m·k） 厚度、密度可控 原材料及工艺自主研发 | 工艺较复杂 |
三、石墨烯导热膜应用
1. 石墨烯介绍

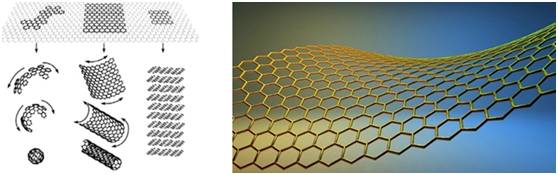

石墨烯（Graphene）是一种由碳原子以SP2杂化方式形成的蜂窝状平面薄膜，是一种只有一个原子层厚度的准二维材料。它的厚度大约为0.335nm，通常在垂直方向的高度大约1nm左右，是除金刚石以外所有碳晶体（零维富勒烯，一维碳纳米管，三维体向石墨）的基本结构单元。

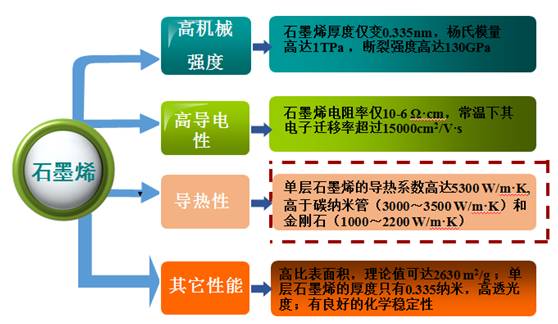

石墨烯具有以下特点：
高机械强度：石墨烯厚度仅变0.335nm，杨氏模量高达1TPa ，断裂强度高达130GPa
高导电性 ：石墨烯电阻率仅10-6 Ω·cm，常温下其电子迁移率超过15000cm2/V·s
导热性：单层石墨烯的导热系数高达5300 W/m·K,高于碳纳米管（3000～3500 W/m·K）和金刚石（1000～2200 W/m·K）
其它性能：高比表面积，理论值可达2630 m2/g ；单层石墨烯的厚度只有0.335纳米，高透光度；有良好的化学稳定性

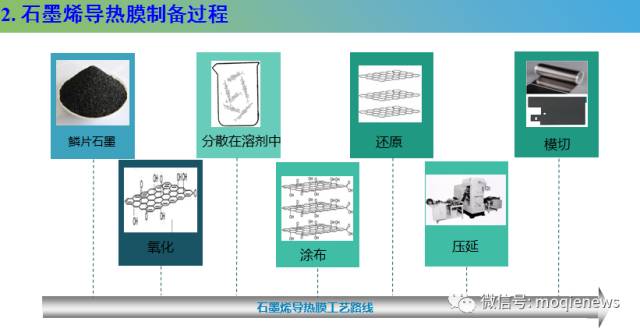

2. 石墨烯导热膜制备过程

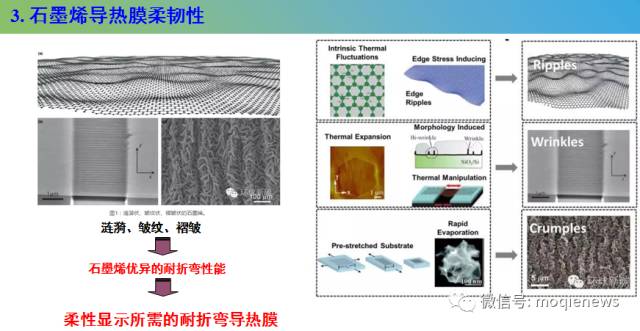

3. 石墨烯导热膜柔韧性
4. 石墨烯导热膜性能

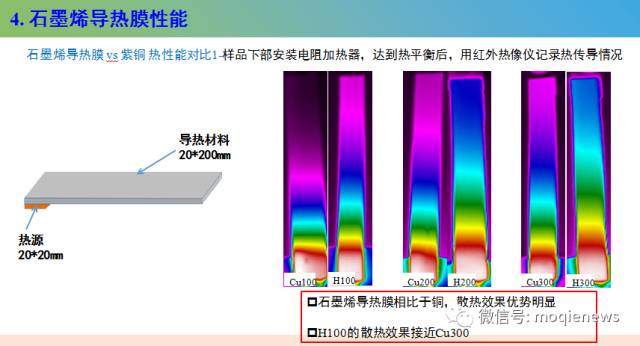

石墨烯导热膜 vs 紫铜 热性能对比1-样品下部安装电阻加热器，达到热平衡后，用红外热像仪记录热传导情况 .
石墨烯导热膜 vs 紫铜 热性能对比2-样品下部安装电阻加热器，达到热平衡后，用红外热像仪记录热传导情况

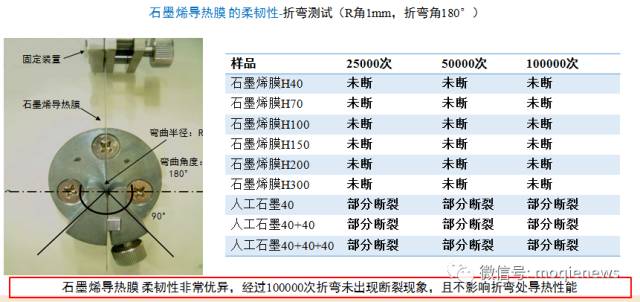

石墨烯导热膜 的柔韧性-折弯测试（R角1mm，折弯角180°）
石墨烯导热膜柔韧性非常优异，经过100000次折弯未出现断裂现象，且不影响折弯处导热性能
5. 石墨烯导热膜应用
Ø 石墨烯散热膜方案使手机最高温度降低近10℃，效果明显；

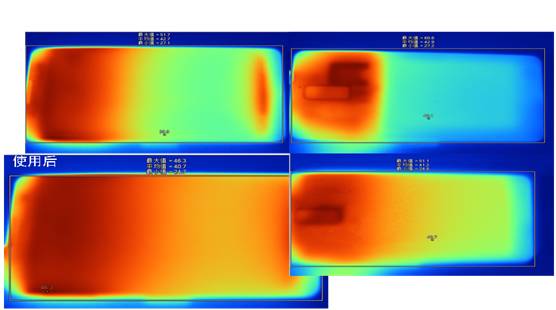

Ø 红外照片显示，整个手机热量集中于手机上半部分，热量很高，经过石墨烯散热膜的作用后，整个手机的热量分布有了比较大的改善。
非常感谢富烯科技股份陈苗裙总经理对于石墨烯导热膜在柔性显示中的应用主题的分享。
（图片来源于陈苗裙总经理演讲PPT）
本文来自模切之家，本文观点不代表石墨烯网立场，转载请联系原作者。
